Способ измерения резонансной частоты поляризованных пьезокерамических пластин
Патент 1273840
Авторы
Классы МПК
Способ измерения резонансной частоты поляризованных пьезокерамических пластин
Иллюстрации
Реферат
Изобретение относится к области электроизмерений. Может быть использовано для контроля резонансных частот поляризованных пьезокерамических пластин высокочастотных резонаторов. Цель изобретения - повьшение точности измерения. Предложенный способ заключается в следующем. На поляризованную пьезокерамическую пластину наносят электроды. Причем сопротивление проводящего слоя между максимально удаленными точками электрода должно быть больше половины резонансного сопротивления пьезоэлемента и меньше половины антирезонансного сопротивления пьезоэлемента. На пластину подают возбуждакицее напряжение постоянной амплитуды в точки на электроде, 9° ротивление Между которыми больше половины резонансного сопротивления пьезоэлемеита. Затем изменяют частоту возбуждающего напряжения и регистрируют частоты характерных сигналов реакции пьезокерамической пластины в (О виде напряжений в аналогичных точках. Данный способ позволяет получить обострение резонансного пика амплитудночастотной характеристики пьезокерамической пластины, что, в свою очередь, повышает точность измерения. ГС со оо N(;a

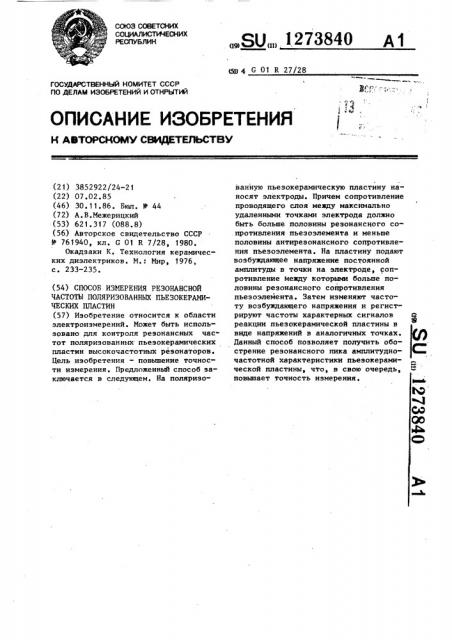

СОЮЗ СОВЕТСКИХ
СОЦИАЛИСТИЧЕСКИХ
РЕСПУБЛИН (ю 4 G 01 R 27/28
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
Н ASTOPCHOMV СВИДЕТЕЛЬСТВУ
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР
flO ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3852922/24-21 (22) 07.02.85 (46) 30.11.86. Бюл. В 44 (72) А.В.Межерицкий (53) 621.317 (088.8) (56) Авторское свидетельство СССР
Р 761940, кл. G 01 R 7/28, 1980.
Окадзаки К. Технология керамических диэлектриков. M. Мир, 1976, с. 233-235. (54) СПОСОБ ИЗМЕРЕНИЯ РЕЗОНАНСНОЙ
ЧАСТОТЫ ПОЛЯРИЗОВАННЫХ ПЬЕЗОКЕРАИИЧЕСКИХ ПЛАСТИН (57) Изобретение относится к области электроизмерений. Может быть использовано для контроля резонансных частот поляризованных пьезокерамических пластин высокочастотных резонаторов.
Цель изобретения — повышение точности измерения. Предложенный способ заключается в следующем. На поляризо„„SU„„1273840 А1 ванную пьезокерамическую пластину наносят электроды. Причем сопротивление проводящего слоя между максимально удаленными точками электрода должно быть больше половины резонансного сопротивления пьезоэлемента и меньше половины антирезонансного сопротивления пьезоэлемента. На пластину подают возбуждающее напряжение постоянной амплитуды в точки на электроде, сопротивление между которыми больше половины резонансного сопротивления пьезоэлемента. Затем изменяют частоту возбуждающего напряжения и регистрируют частоты характерных сигналов реакции пьезокерамической пластины в виде напряжений в аналогичных точках.
Данный способ позволяет получить обострение резонансного пика амплитудночастотной характеристики пьезокерамической пластины, что, в свою очередь, повышает точность измерения.
1273840
1 а
->
2 Р
Н где R
Р ySVRaq — резонансное сонротивление пьезоэлемента;
Н2К Я
1 SV (1+К /2)
Составитель С.Лебедев
ТехредМ.Ходаиич Корректор М.Пожо
Редактор Т.Митейко
Заказ 6471/42 Тираж 728 Подписное
ВНИИПИ Государственного комитета СССР по делам изобретений и открытий
113035 ° Москва, Ж-35, Раушская наб. ° д. 4/5
Производственно-полиграфическое предприятие, r.Óæãîðîä, ул. Проектная, 4
Изобретение относится к электроизмерениям и может быть использовано для контроля резонансных частот поляризованных пьезокерамических пластин высокочастотных резонаторов.
Цель изобретения — повышение точности измерения.
Принцип измерения заключается в следующем.
На поляризованную пьезокерамическую пластину наносят электроды, причем таким образом, чтобы сопротивление R проводящего слоя между максимально удаленными точками электрода удовлетворяло условию антирезонансное сопротивление пьезоэлемента;
S — - площадь электродов;
Н вЂ” расстояние между электродаMH
К вЂ” коэффициент электромеханической связи;
Я - добротность;
V — скорость звука;
4 — диэлектрическая проницаемость пьезок рамического материала.
Подают на пьезокерамическую пластину возбуждающее напряжение постоянной амплитуды, причем в точки на ,электроде, сопротивление между которыми больше К /2.
Изменяют частоту возбуждающего напряжения и регистрируют частоты характерных сигналов реакции пьезокерамической пластины в виде напряжений, причем в точках, электричес кое сопротивление между которыми больше Rр /2.
Предлагаемый способ позволяет получить обострение резонансного пика амплитудно-частотной характеристики пьезокерамической пластины, что повышает точность измерения.
Формула изобретения
Способ измерения резонансной частоты поляризованных пьезокерамических пластин, заключающийся в нанесении электродов на пластину, подаче на пьезокерамическую пластину и изменении частоты возбуждающего напряжения постоянной амплитуды, регистрации частот характерных сигналов реакции пьезокерамической пластины, отличающийся тем, что, с целью повышения точности измерений, наносят электроды таким образом, чтобы сопротивление R проводящего слоя между максимально удаленными точками электрода удовлетворяло условию
R R
- с Rc—
2 2
Н2 где R — — — — — резонансное соп-.
Р tt S 2 () ф ротивление пьезо"
30 элемента;
Н К2
К вЂ” — ц — — / антирезонансное сопротивление пьезоэлемента; S
Н вЂ” соответственно площадь электродов и расстояние между ними; К, Q V —соответственно коэффициент электромеханической связи, добротность и скорость звука; - диэлектрическая проницаемость пьезокерамического ма40 териала, прикладывают возбуждающее напряжение и снимают напряжение реакции в точках на электроде, электрическое соп4> ротивление между которыми больше
