Реферат



Изобретение относится к электротехнике . Цель - расширение функциональных возможностей устройства. Она достигается тем, что в устройство контроля изменения соотношения токов нагрузок или напряжений фаз сети трехфазного тока, содержащее датчики (по количеству фаз) и сигнализатор 4, введены потенциометры 8-1, 8-2, 8-3, фазовые катушки 5-1, 5-2, 5-3 с магнитопроводами (МП) 6-1,6-2,6-3, охваченные сигнальной катушкой 7, ось 9 которой совмещена с осью индикатора 10, выполненного из магнитного материала и упруго подвешенного на центрирующем подвесе 11 между МП 6-1, 6-2, 6-3 с возможностью смещения от оси 9. Устройство позволяет обеспечить непрерывный контроль соотношения токов нагрузок (или напряжений) фаз в сети трехфазного и индикации характера изменения (Л , соотношения контролируемых величин. с 1 3.п. ф-лы, 2 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК др 4 С 01 R 29/16

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н ABTOPCHOIVIV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3843897/24-21 (22) 17.01.85 (46) 30.11.86. Бюл. Р 44 (72) И.З.Койфман (53) 621.317.322(088.8) (56) Авторское свидетельство СССР

Р 373641, кл. G 01 R 25/00, 1971.

Авторское свидетельство СССР

У 1109846, кл. G 01 R 29/16, 1983.

Авторское свидетельство СССР

У 475564, кл. G 01 R 25/00, 1973. (54) УСТРОЙСТВО КОНТРОЛЯ ИЗМЕНЕНИЯ

СООТНОШЕНИЯ ТОКОВ НАГРУЗОК ИЛИ НАПРЯЖЕНИЙ ФАЗ СЕТИ ТРЕХФАЗНОГО ТОКА (57) Изобретение относится к электротехнике. Цель — расширение функциональных воэможностей устройства. Она достигается тем, что в устройство контроля изменения соотношения токов

„„SU„„1273847 А1 нагрузок или напряжений фаз сети трехфазного тока, содержащее датчики (по количеству фаз) и сигнализатор

4, введены потенциометры 8-1, 8-2, 8-3, фазовые катушки 5-1, 5-2, 5-3 с магнитопроводами (МП) 6-1,6-2,6-3, охваченные сигнальной катушкой 7, ось 9 которой совмещена с осью индикатора 10 выполненного из магнитного материала и упруго подвешенного на центрирующем подвесе 11 между

МП 6-1, 6-2, 6-3 с воэможностью смещения от оси 9. Устройство позволяет обеспечить непрерывный контроль соотношения токов нагрузок (или нап ряжений) фаз в сети трехфазного тока и индикации характера изменения, соотношения контролируемых величин.

1 3 и. ф лы, 2 ил, 1273847

Изобретение относится к электротехнике и может быть применено в устройствах, предназначенных для контроля симметрии (или заранее заданной асимметрии) фазных токов нагрузки (или напряжений) в сети трехфазного (ь ногофазного) тока.

Цель изобретения — расширение функциональных возможностей устройства путем обеспечения непрерывного контроля соотношения токов нагрузок или напряжений фаз в сети трехфазного тока и индикации характера изменения соотношения контролируемых величин.

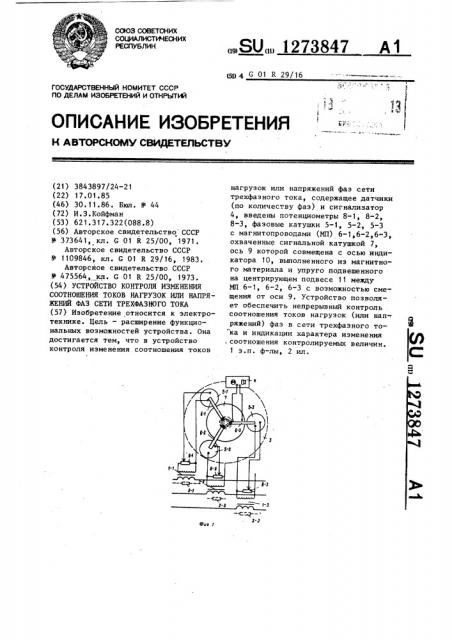

На фиг. 1 представлена блок-схема устройства, на фиг. 2 — конструкция индикатора.

Устройство контроля изменения со" отношения токов нагрузок или напряжений фаз сети трехфазного тока состоит иэ датчиков (по количеству фаэ), выполненных в виде измерительных трансформаторов 1-2, 1-2 и 1-3 или калиброванных резисторов (шунтов)

2-1, 2-2 и 2-3, анализатора 3 и сигнализатора 4. Анализатор 3 содержит входные фаэовые катушки 5-1, 5-2 и

5-3, которые соединены с выходами датчиков 1-1, 1-2 и 1-3 (или шунтов

2-1, 2-2 и 2-3). Каждая из катушек

5-1, 5-2 и 5-3 насажена на отдельный для каждой фазы магнитопровод 6"1, 6-2 и 6-3. Последние охвачены сигнальной катушкой 7, выход которой подключен к сигналиэатору 4. Катушка 7 является общей вторичной обмоткой трансформаторов, у которых первичными обмотками служат фазовые катушки 5-1, 5-2 и 5-3 ° Напряжение, вьдаваемое сигнальной катушкой 7 в сигнализатор 4, пропорционально равнодействующей токов (напряжений) в фазовых катушках 5-1, 5-2 и 5-3.

Для балансировки токов в катушках

5-1, 5-2 и 5-3 в случае присущей некоторым электрическим схемам неодинаковой нагрузки фаз предусмотрены потенциометры 8-1, 8-2 и 8-3, которыми при заранее заданной асимметрии уравниваются токи в катушках 5-1, 5-2 и 5-3. Кроме того, зти потенциометры позволяют смягчить требования к точности изготовления катушек 5- 1, 5-2 и 5-3 и магнитопроводов 6-1, 6-2 и 6"3. С осью 9 сигнальной катушки

7 совмещена ось индикатора 10, выполненного из магнитного материала, 5 !

55!

35 упруго подвешенная на центрирующем подвесе 11 между кагнитопроводами

6-1, 6-2 и 6-3 с возможностью смеще ния от оси 9. Для наглядности индикации предусмотрена шкала 12, для повышения чувствительности индикатора

10 сечение магнитопроводов 6-1, 6-2 и 6-3 вблизи индикатора уменьшено вырезами 13.

Устройство работает следующим образом.

При симметричной (или заданной асимметричной) нагрузке фаэ и сбалансированных токах в катушках 5-1, 5-2 и 5-3 напряжение, вьдаваемое сигнальной катушкой 7 и пропорциональное равнодействующей токов (напряжений) в фазовых катушках, равно нулю. При разбалансе нагрузок в фазах точки в катушках 5-1, 5-2 и 5-3 неодинаковы, и в сигнальной катушке 7 наводится напряжение, пропорциональное равнодействующей фазных токов, которое вьдается в сигналиэатор 4. Для индикации характера изменения соотношения контролируемых токов маГнитопроводы 6-1, 6-2 и 6-3 анализатора 3 расположены соответственно порядку чередования фаз в проводах контролируемой трехфазной (многофазной) сети и провернуты друг относительно друга на углы, равные углам сдвига фаз в контролируемой сети и симметрично относительно оси сигнальной катушки.

При равенстве токов в катушках

5-1 5-2 и 5-3 и магнитных потоков в магнитопроводах 6-1, 6-2 и 6-3 соответственно суммарный магнитный поток по оси сигнальной катушки 7 равен нулю, и ocb индикатора 10 совпадает с осью 9 сигнальной катушки

7. В случае нарушения соотношения контролируемых величин неравенство токов в катушках 5-1, 5-2 и 5-3 вызывает неравенство магнитных потоков в магнитопроводах 6-1, 6-2 и 6-3, и ось индикатора 10 отклоняется от оси

9 в сторону равнодействующей магнитных потоков в магнитопроводах 6-1, 6-2 и 6-3.

Сигнализатор 4 в зависимости от конкретных условий может быть выполнен механическим, звуковым, световым и т.п. и, кроме того, может выдавать управляющие команды.

Фиг. 2

Составитель Н.Михалев

Техред Л.Сердюкова Корректор Л.Патай

Редактор Т.Митейко

Тираж 728 Подписное

ВНИИПИ Гасударственного комитета СССР по делам .изобретений и открытий

113035, Москва,, Ж-35, Раушская наб,, д. 4/5

Заказ 6472/43

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4

3 12

Формула изобретения

1. Устройство контроля изменения соотношения токов нагрузок или напряжений фаз сети трехфазного тока, состоящего из датчиков по одному для каждой фазы, и сигнализатора, о т л и ч а ю щ е е с я тем, что, с целью расширения функциональных возможностей, в него введены три потенциометра, три фазовьи катушки с отдельными магнитопроводами и сигналь-, йая катушка, охватывающая все три магнитопровода, при этом выходы датчиков через потенциометры подключены к входам соответствующих фазовых

73847 4 катушек, а выход сигнальной катушки подключен к входу сигналиэатора °

2. Устройство по и. 1, о т л и— ч а ю щ е е с я тем, что магнито5 проводы с фазовыми катушками на них расположены соответственно порядку чередования фаз в проводах контролируемой сети и.повернуты относительно друг друга на углы, равные углам сдвига фаэ контролируемой сети, и симметрично оси сигнальной катушки, с которой размещена ось индикатора, выполненного нз магнитного материала и упруго подвешенного между маг15 нитопроводами с возможностью отклонения от оси сигнальной катушки.
