Устройство для укладки проводов в жгуты

Устройство для укладки проводов в жгуты

Иллюстрации

Показать все

Реферат



Изобретение относится к электротехнике , в частности к устройствам : для укладки проводов в жгут. Цель изобретения - расширение функциональных возможностей. Устройство содержит раскладывающую головку с укладочным пальцем 1, монтажный стой 3 и приспособления 4 для фиксации и накопления проводов. Приспособл ения 4 снабжены приводным элементом, выполненным в виде шарнирно установленного рычага 9, связанного с возвратной пружиной 11. Такое выполнение приспособления позволяет фиксировать провод при движении укладывающего пальца в двух направлениях, расширяя тем самым функциональные возможности. 2 ил. СП С го ч 4

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„SU„„1274008 А1 (51) 4 H 01 В 13/00, Н 05 К 13/06

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 3759 199/24-07 (22) 28.06.84 (46) 30.11.86. Бюп. У 44 (72) В.С.Токаренко, Э.А.Смородин и А.Г.Абрамова (53) 621.315 (088.8) (56) Авторское свидетельство СССР

Р 642776, кл. Н 01 В 13/00, 1979.

Авторское свидетельство СССР

В 1138837, кл. Н 01 В 13/00, 1983. (54) УСТРОЙСТВО ДЛЯ УКЛАДКИ ПРОВОДОВ

В ЖГУТЫ (57) Изобретение относится к электротехнике, в частности к устройствам

: для укладки проводов в жгут. Цель

Фиг 1

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ изобретения — расширение функциональных возможностей. Устройство содержит раскладывающую головку с укладочным пальцем 1, монтажный стой 3 и приспособления 4 для фиксации и накопления проводов. Приспособления 4 снабжены приводным элементом, выполненным в виде шарнирно устайовленного рычага 9, связанного с возвратной пружиной 11. Такое выполнение приспособления позволяет фиксировать провод при движении укладывающего пальца в двух направлениях, расширяя тем самым функциональные воэможности.

2 ил.

3 12

Изобретение относится к монтажу электро-радиотехнических устройств, а именно к устройствам для укладки проводов в жгут.

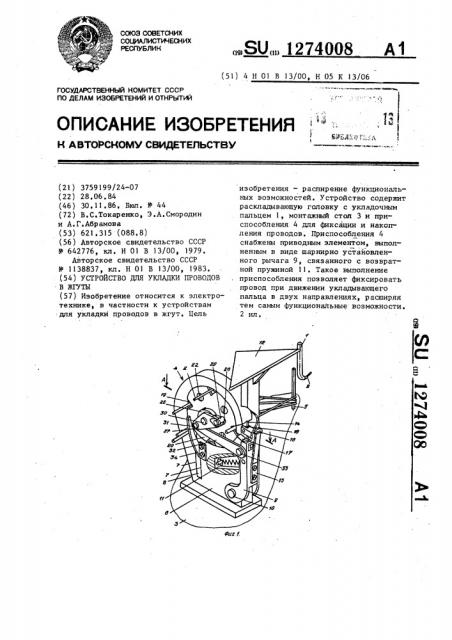

На фиг.l изображено устройство для укладки проводов в жгут, общий вид, на фиг.2 — разрез А-А на фиг.l.

Устройство для укладки проводов в жгут содержит двухкоординатную раскладывающую головку с укладочным пальцем 1, в полости которого располагается укладываемый провод 2, и монтажный стол 3, на верхней плоскости которого установлены приспособления для фиксации и накопления концов проводов 4 и трассировочные штыри 5.

В корпусе 6 каждого приспособления 4 выполнен накопительный канал

7, иа стыке которого укреплен зажимной элемент 8, выполненный в виде пластины иэ упругого материала, например иэ резины. Канал 7 вместе с зажимным элементом 8 образует накопитель проводов.

Приспособление 4 снабжено приводным элементом, который выполнен в виде шарнирно установленного на корпусе 6 рычага 9 с помощью шарнирной оси 10 и связанного с возвратной пружиной 11. На консольной части рычага 9 закреплен двухсторонний плоский кулачок 12, а в средней его части установлен дополнительный подпружиненный ползун 13 с пластиной

14, подпружиненной плоской пружиной

15, и ограничительная шайба 16.

В корпусе 6 каждого приспособления выполнен сквозной паэ со скосами 17 и 18, предназначенными для приема провода 2 в прорезь 19 толкателя 20, образующего механизм захвата и состоящего из двух дисков

21, скрепленных винтами 22, внутри которых между дисками 21 выполнены четыре паза 23, в каждом иэ которых установлена пружина 24 и ползун 25, предназначенные для удержания прово- да 2 от выскальзывания. На толкателе

20 закреплено храповое колесо 26, кинематически связанное с кронштейном 27 через храповую собачку 28, подпружиненную плоской пружиной 29 и установленную с возможностью доворота относительно оси 30.

Другим концом кронштейн 27 соеди нен через ось 31, качалку 32,, ось 33 с рычагом 9. К корпусу 6 прикреплен

74008 3 отсекатель 34, служащий для заталкивания провода 2 в накопительный канал 7 при шаговом повороте толкателя 20.

Устройство работает следующим образом.

Укладочный палец 1 с проводом 2, находящимся в его внутренней полости, подходит к приспособлению 4 и контактирует с одним из скосов кулачка 12, установленного на рычаге 9, и поворачивает его относительно оси 10.

В результате рычаг 9 через качалку

32, ось 31, кронштейн 27, храповую собачку 28 и храповое колесо 26 поворачивает толкатель 20 на угол, равный 90

После прохода укладочного пальца

l рычаг 9 под действием возвратной пружины ll возвращается в исходное положение, а провод 2 заталкивается полэуном 4 через направляющие скосы

17 и 18 корпуса 6 в прорезь 19 толкателя 20, где производится захват провода 2 с отжимом пружины 24 ползуна 25, При последующем проходе укладочного пальца 1 толкатель поворачивается, при этом пластина 14 через ползун 3 прижимает плоской пружиной

15 провод 2 и препятствует выпаданию последнего иэ прорези 19. Прижатый, пружиной 24 через ползун 25 к стенке корпуса 6 провод 2 переводится вверх в следующую позицию на угол, равный 90

Через два шаговых поворота толкателя 20 провод 2 заталкивается отсекателем 34 в накопитель проводов.

Предложенное устройство для укладки проводов в жгут позволяет фиксировать провод при движении укладывающего пальца в двух направлениях, расширяя тем самым функциональные возможности.

Формула из обр ет ения

Устройство для укладки проводов в жгуты, содержащее расположенную над монтажным столом двухкоординатную раскладывающую головку с укладочным пальцем и установленные на монтажном столе приспособления для фиксации и накопления концов проводов, каждое иэ которых содержит механизм захвата, выполненный в виде толкателя, установленного в корпусе

1274008 ка. г

Составитель В,Пуков

Редактор А.Долинич Техред N.1(оданич Корректор М.Шароши

Заказ 6483/51 Тираж 643 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб,, д. 4/5

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 с возможностью шагового поворота, кинематически связанный с толкателем приводной элемент, контактирующий с укладочным пальцем, и накопительный канал, о т л и ч а ю щ е е с я тем, что, с целью расширения функциональных воэможностей, каждое приспособление для фиксации и накопления концов проводов снабжено отсекателем проводов, выполненным в виде консольно закрепленной на корпусе напротив накопительного канала упругой пластины, толкатель механизма ! захвата проводов выполнен в виде уста.новленного в корпусе с радиальным зазором поворотного диска с радиальными пазами, в каждом иэ которых расположен подпружиненный полэун, а приводной элемент — в виде шарнирно установленного на корусе рычага, на консольной части которого закреплен двухсторонний плоский кулачок, а в

f0 средней части установлен дополнительный подпружиненный ползун, расположенный напротив радиального паза дис
