Устройство для крепления электронно-лучевой трубки с отклоняющей системой

Устройство для крепления электронно-лучевой трубки с отклоняющей системой

Иллюстрации

Показать все

Реферат



Изобретение относится к области электровакуумной и телевизионной техники . Цель изобретения - повьшение точности установки и надежности. Электронно-лучевая трубка (ЭЛТ) ,л;жимается к прокладке 8 упора 4. Бинтами 5 осуществляют наклон трубки до получения на экране растра оптимальной формы и размеров и фиксируют стакан 2 относительно корпуса 1. Включив магнитную систему 3, перемещают рукоятку 12 для получения.равномерного облучения экрана ЭЛТ ее отклоненным электронным лучом. Вновь перемещая рукоятку 12 в радиальном пазу планки 9, осуществляют вращение магнитной системы 3 до обеспечения горизонтального растра на экране ЭЛТ. Наличие кольца 7, образующего с наружной поверхностью кольцевого конического упора 4, щарового шарВ нира и другообразной планки 9 с па (Л зом обеспечивает радиальное перемещение ЭЛТ. 2 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСИИХ

РЕСПУБЛИК (19) (11) (51) 4 Н 01 7 29/00, 31/00

М

I !

7;) ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPCHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3628638/24-21 (22) 01.08.83 (46) 30.11.86. Бюл. № 44 (72) А.В. Шульженко (53) 621.385.832 (088.8) (56) Авторское свидетельство СССР № 259211, кл. Н Ol д 29/00, 1975.

Авторское свидетельство СССР № 1046796, кл. Н 01 J 9/00, 28.09.82. (54) УСТРОЙСТВО ДЛЯ КРЕПЛЕНИЯ ЭЛЕКТРОННО-ЛУЧЕВОЙ ТРУБКИ С ОТКЛОНЯЮЩЕЙ

СИСТЕМОЙ (57) Изобретение относится к области электровакуумной и телевизионной техники. Цель изобретения — повышение точности установки и надежности.

Электронно-лучевая трубка (ЭЛТ) прижимается к прокладке 8 упора 4. Винтами 5 осуществляют наклон трубки до получения на экране растра оптимальной формы и размеров и фиксируют стакан 2 относительно корпуса 1.

Включив магнитную систему 3, перемещают рукоятку 12 для получения,равномерного облучения экрана ЭЛТ ее отклоненным электронным лучом. Вновь перемещая рукоятку 12 в радиальном пазу планки 9, осуществляют вращение магнитной системы 3 до обеспечения горизонтального растра на экране

ЭЛТ. Наличие кольца 7, образующего с наружной поверхностью кольцевого конического упора 4, шарового шарнира и другообразной планки 9 с пазом обеспечивает радиальное перемещение ЭЛТ. 2 ил.

4 12740

Изобретение относится к электровакуумной и телевизионной технике, а именно к устройствам для установки электронно-лучевых трубок (ЭЛТ) с магнитным отклонением и электромаг- 5 нитных отклоняющих систем (ОС) на шасси видеоприборов.

Цель изобретения — повышение точности установки и надежности за счет осуществления радиальных перемеще- 10 ний ЭЛТ.

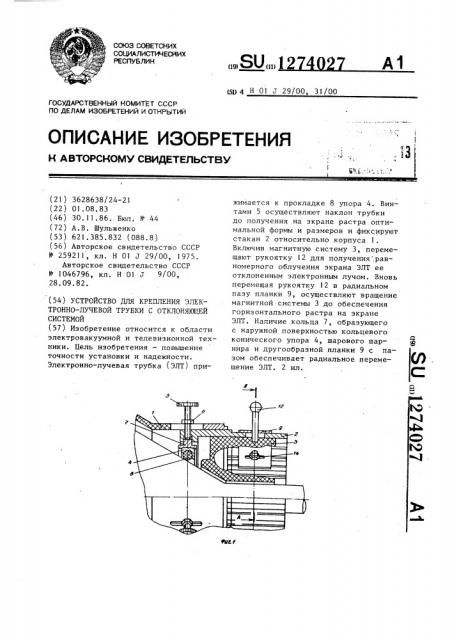

На фиг. 1 приведена конструкция устройства; на фиг. 2 — разрез А-А на фиг. 1.

Устройство содержит корпус 1 и 15 стакан 2 с магнитной. отклоняющей системой 3, кольцевой конический упор

4, установленный внутри стакана, элемент фиксации и регулирования в виде винтов 5 и гаек 6. В передней части 20 внутри стакана 2 установлено дополнительно кольцо 7 с возможностью радиальных перемещений и фиксации посредством винтов 5. Кольцо 7 составляет шаровой шарнир с коническим кольцевым упором 4, на котором укреплена кольцевая эластичная прокладка

8. На стакане 2 установлена дугообразная планка 9. В окне 10 стакана

2 и радиальном пазу 11 планки 9 уста- 30 новлена регулировочная рукоятка 12, жестко связанная с магнитной системой 3. В резьбовых отверстиях 13 стакана 2 и аксиальных пазах 14 планки 9 установлены элементы фиксации магнитной системы 3 и планки 9 в ви-, де винтов 15 и гаек 16. На наружной цилиндрической поверхности стакана

2 выполнены аксиальные радиаторные пазы 17, определяющие теплосъем с 40 этой поверхности пробегающим по ним воздухом.

Устройство работает следующим образом.

После установки ЭЛТ в корпус 1 45 ее коническая часть прижимается к прокладке 8 упора 4 под действием осевого усилия подпружинивания стакана 2 относительно корпуса 1. Манипулируя винтами 5, осуществляют наклон трубки до получения на ее люминесцентном экране растра оптимальной формы и размеров, при этом непрерывный кольцевой контакт прокладки 8 упора 4 с конической частью ЭЛТ не нарушается независимо от угла наклона ЭЛТ и ее технологических раэбросов размеров и соосности благодаря наличию шарового шарнира, заклинивание которого исключается ввиду расположения его центра в плоскости контакта трубки и прокладки. После этого фиксируют стакан 2, а тем самым и трубку относительно корпуса 1, прижатием к корпусу 1 гаек Ь. Запитывают током обмотки магнитной системы 3 и,перемещая рукоятку 12 (а тем самым планку 9 и магнитную систему 3) в аксиальном направлении относительно стакана 2, добиваются равномерного облучения люминесцентного экрана

ЭЛТ ее отклоненным электронным лучом, при этом винты 15 не должны упираться в магнитную систему 3, препятствуя ее перемещениям. В этом положении планку 9 фиксируют, прижатием к ней гаек 16. Затем, перемещая рукоятку 12 в радиальном пазу ll планки 9, осуществляют вращение магнитной системы 3 до обеспечения горизонтальности растра на экране ЭЛТ. Отпускают одну из гаек 16 и завинчивают винт 15, на котором она установлена, до упора в магнитную систему

3, после чего гайку 16 опять прижимают к планке 9. Указанную операцию повторяют со второй гайкой 16 и винтом 15.

Формула и з о б р е т ения

Устройство для крепления электронно-лучевой трубки с отклоняющей системой, содержащее корпус, стакан, подпружиненный относительно корпуса в осевом направлении с установленной в нем обоймой отклоняющей системы и кольцевой конический упор, связанный с корпусом и стаканом элементами фиксации и регулирования, о т— л и ч а ю щ е е с я тем, что, с целью повышения точности установки и надежности, устройство снабжено кольцом, установленным внутри стакана с возможностью радиальных перемещений и образующим с наружной поверхностью кольцевого конического упора шаровой шарнир,и дугообразной планкой с пазом, установленной на наружной поверхности стакана с возможностью перемещения вдоль его образующей, в котором выполнено сквозное окно, сопряженное с пазом, причем обойма. снабжена регулировочной рукояткой, установленной с возможностью азимутальных перемещений в окне стакана.!

274027
