Способ изготовления пористых металлических мембран

Способ изготовления пористых металлических мембран

Иллюстрации

Показать все

Реферат

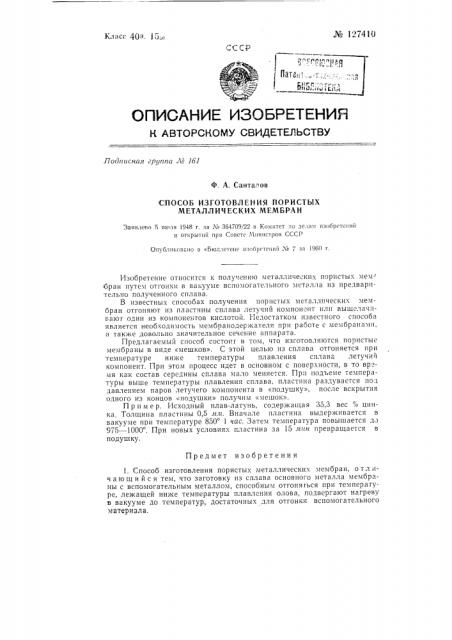

.% 127410

Класс 40а, 15зв

CCCP

1 Ы

r Пд 1 «,-7

ll 13г

1К33, и ь

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Подписная грцпла Ло 16l

Ф. А. Санталов

СПОСОБ ИЗГОТОВЛЕНИЯ ПОРИСТЫХ

МЕТАЛЛИЧЕСКИХ МЕМБРАН

Завалено Б июля 1948 г. за М 364709/22 в Комитет по делам изооретений и открытий при Совете Министров СССР

Оптбликоваио в «Бюллетеие изойретеиий Х 7 за 1960 г.

Предмет изобретения

1. Способ изготовления пористых металлических мембран, о т л ич а ю шийся тем, что заготовку из сплава основного металла мембраны с вспомогательным металлом, способным отгонягься при темперагуре, лежащей ниже температуры плавления олова, подвергают нагреву в вакууме до температур, достаточных для отгонки вспомогательного материала.

Изобретение относится к получению металлических пористых мем- бран путем отгонки в вакууме вспомогательного мсталла из предварительно полученного сплава.

В известных способах получения пористых металлических мембран отгоняют из пластины сплава летучий компон HT илп вышелачпкают один из компонентов кислотой. Недостатком известного способа является необходимость мембранодержателя при работе с мембранамп, а также довольно значительное сечение аппарата.

Предлагаемый способ состоит в том, что изготовляются пористые мембраны в виде «мешков». С этой целью из сплава отгоняется при температуре ниже температуры плавления сплава летччн11 компонент. При этом процесс идет в основном с поверхности, в то время как состав середины сплава мало меняется. Нр,1 подъеме температуры выше температуры плавления сплава, пластина раздувается по 1 давлением паров летучего компонента в «подушку», после вскрытия одного из концов «подушки» получим «мешок».

Л р и м е р. Исходный плав-латунь, содержащая 35,3 вес оо цинка, Толщина пластины 0,5 ня. Вначале пластина выдерживается в вакууме при температуре 850 1 час. Затем температура повышается дз

975--1000 . При новых условиях пластина за 15 ипн превращается в подушку.

Редактор M. !1. Шепелев Техред A. Л. Резник Корректор Л. И. Самсонова

Формат бум. 70Х108 /,а

Тираж 750

LlBTH при Комитете по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, М. Черкасский пер., д, 2/6.

Объем 0,18 изд, л.

Цена 4 коп.

Поди. к печ. 19.XII-61 г

Зак, 12552

Типография ЦБТИ Комитета по делам изобретений и открытий прн Совете Министров СССР, Москва, Петровка, 14. о

2. Прием осуществления способа по п. 1, отл и ч а ю щи и с я тем, что в качестве вспомогательного металла при изготовлении медных мембран применяют цинк, а при изготовлении серебряных мембран— цинк и кадмий.

3. Прием по пп. 1 и 2, о тл и ч а ю шийся тем, что меньшую часть вспомогательного металла отгоняют из листовой заготовки при температуре, лежащей ниже температуры плавления исходного сплава, с дальнейшим резким увеличением температуры выше температуры плавления исходного сплава для образования раздувания листов B виде подушки под давлением паров отгоняемого металла, с последующей обрезкой конца «подушки» для изготовления «мешка», дальнейшую отгонку вспомогательного металла производят в вакууме при температуре, лежащей1 ниже температуры плавления исходного сплава, образующего стенку «мешка».

4. Прием осуществления способа по пп. 1, 2, 3, отл ича ю щи йс я тем, что после образования мешка на листовой заготовке дальнейшее удаление вспомогательного металла производят с помощью растворителя, действующего избирательно.
