Цифро-аналоговый преобразователь

Цифро-аналоговый преобразователь

Иллюстрации

Показать все

Реферат



Изобретение относится к области автоматики и вычислительной техники и может быть использовано для преобразования цифровой информации в аналоговую . Цель изобретения - упрощение устройства. Цифроаналоговый преобразователь содержит переключатель 1, ключ 2, инвертор 3, устройство 4 выборки и хранения, выполненное на операционном усилителе 5, ключе 6, двух резисторах 7, 8 и конденсато-ре 9. 1 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19) (И) (59 4 Н 03 М 1/66

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3947500/24"24 (22) 24.05.85 (46) 30.11.86. Бюл. Ф 44 (72) С.И. Савчук (53) 681.325 (088.8) (56) Балакай В.Г. и др. Интегральные схемы аналого-цифровых и цифроаналоговых преобразователей. М.:

Энергия, 1978, с. 32, рис. 1-7.

Щербакова В.И., Грездова Г.И.

Электронные схемы на операционных усилителях. Киев: Техника, 1983, с. 185, 186, рис, !1.4. (54) ЦИФРОАНАЛОГОВ61Й ПРЕОБРАЗОВАТЕЛЬ (57) Изобретение относится к области автоматики и вычислительной техники и может быть использовано для преобразования цифровой информации в аналоговую. Цель изобретения — упрощение устройства. Цифроаналоговый преобразователь содержит переключатель

1, ключ 2, инвертор 3, устройство 4 выборки и хранения, выполненное на операциончом усилителе 5, ключе 6, двух резисторах 7, 8 и конденсато-. ре 9. 1 ил.

74158 где t„

12 — дительность такта; — сопротивление резисторов

7, 8; — емкость конденсатора 9.

RC = t. /1п2, т;е. когда !

При

1/2, Формула изобретения

Г

1т р,с кс

+... + сi„е +o„}(1- е ) U,„, Составитель H. Капитанов

Техред И.Попович

Корректор.В, Бутяга

Редактор Н. Слободяник

Заказ 6490/58

Тираж 816

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Иосква, 11(-35, Раушская наб., д. 4/5

Подписное

Производственно-полиграфическое предприятие, r.. Ужгород, ул. Проектная, 4

Изобретение относится к вычислительной и измерительной технике и может быть использовано для преобразования цифровой информации в аналоговую.

Цель изобретения — упрощение устройства.

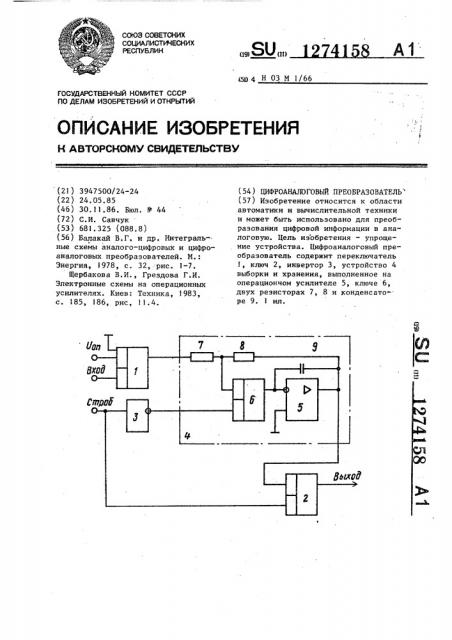

На чертеже представлена функциональная схема цифроаналогового преобразователя.

Цифроаналоговый преобразователь содержит переключатель 1, ключ 2, инвертор 3, устройство 4 выборки и хранения, выполненное на операционном усилителе 5, ключе 6, двух резисторах 7, 8 и конденсаторе 9.

Цифроаналоговый преобразователь работает следующим образом.

В исходном состоянии устройство

4 выборки и хранения (УВХ) переключено в режим хранения, а ключ 2 открыт, Цифровая информация, начинающаяся младшим разрядом и-разрядного последовательного кода, поступает на управляющий вход переключателя 1.

Сигнал управления устройством, поступая на управляющий вход ключа 2 и через инвертор 3 на ключ 6 УВХ, выклю" чает ключ 2 и включает ключ 6, переводя УВХ в режим выборки. При единичном значении i --го разряда входного кода а.= 1 на информационный

1 вход УВХ 4 воздействует опорное напряжение (1„, а при а;=0 информационный вход УВХ 4 подключается к шине нулевого потенциала. При этом напряжение на выходе УВХ 4 в конце и-го такта;принимает значение

1. t

-t1 1 с (, 1 т. ас

=- <1 (1-е )+(а -а )(1-Е )+

4ОЫХа

t Ь

-(-2) т

RC кс

+(о -О, )(1- Е ) ...+(а„-а„,)(1-е И0,„< или, я 1, (1- ) — -(И-3) — Rc йс

U =-(а е

4 ВЫХ.q

+а

-а з

/ h rl 1 Il 2 ,/2 + а /2 +а П +. +а / )О ь

1п По окончании и-го такта сигнал управления устройством переводит УВХ

4 в режим хранения и открывает ключ

2, в результате чего сформированная аналоговая величина поступает на вы15 ход устройства.

Цифроаналоговый преобразователь, содержащий первый ключ, переключатель, инвертор, вход которого соединен с управляющим входом первого ключа и является управляющей шиной, выход первого ключа является выходной шиной, управляющий вход переключателя является входной шиной, первый информационный вход переключателя является шиной опорного сигнала, а второй соединен с шиной нулевого потен3р циала, устройство выборки и хранения, выполненное на операционном усилите- . ле, втором ключе, двух резисторах и конденсаторе, включенном в цепь отрицательной обратной связи операцион35 НОГО усилителя Выход кОторОГО через первый резистор соединен с информационным входом второго ключа, который через второй резистор подключен к выходу переключателя, выход второго ключа соединен с инвертирующим входом операционного усилителя, неинвертирующий вход которого соединен с шиной нулевого потенциала, о т л ич.а .ю шийся тем, что, с целью

45 упрощения устройства, выход инвертора соединен с управляющим входом второго ключа, а выход операционного усилителя подключен к информационному входу первого ключа.
