№ 127442

Класс 42f, 1а, 42f, 6

СССР

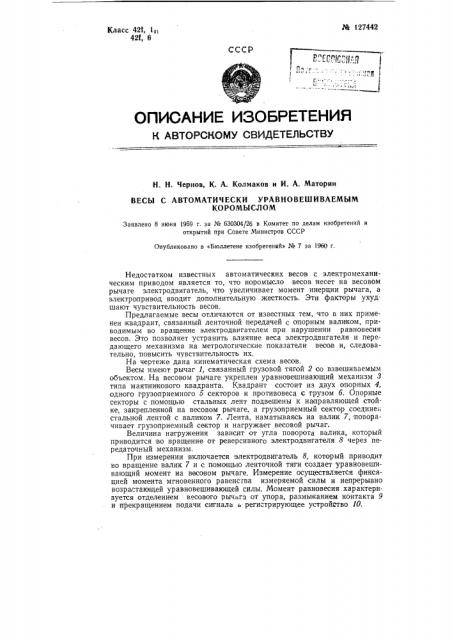

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Н. Н. Чернов, К. А. Колмаков и И. А. Маторин

ВЕСЫ С АВТОМАТИЧЕСКИ УРАВНОВЕШИВАЕМЫМ

КОРОМЫСЛОМ

Заявлено 8 июня 1959 г. за № 630304/26 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретеный» № 7 за 1960 г.

Недостатком известных автоматических весов с электромеханическим приводом является то, что коромысло весов несет на весовом рычаге электродвигатель, что увеличивает момент инерции рычага, а электропривод вводит дополнительную жесткость. Эти факторы ухудшают чувствительность весов.

Предлагаемые весы отличаются от известных тем, что в них применен квадрант, связанный ленточной передачей,с опорным валиком, приводимым во вращение электродвигателем при нарушении равновесия весов. Это позволяет устранить влияние веса электродвигателя и передающего механизма на метрологические показатели весов и, следовательно, повысить чувствительность их.

На чертеже дана кинематическая схема весов.

Весы имеют рычаг 1, связанный грузовой, тягой 2 со взвешиваемым объектом. На весовом рычаге укреплен уравновешивающий механизм 3 типа маятникового квадранта. Квадрант состоит из двух опорных 4, одного грузоприемного б секторов и противовеса с грузом б. Опорные секторы с помощью стальных лент подвешены к направляющей стойке, закрепленной на весовом рычаге, а грузоприемный сектор соедине; стальной лентой с валиком 7. Лента, наматываясь на валик 7, поворачивает грузоприемный сектор и нагружает весовой рычаг.

Величина нагружения зависит от угла поворота валика, который приводится во вращение от реверсивного электродвигателя 8 через передаточный механизм.

При измерении включается электродвигатель 8, который, приводит во вращение валик 7 и с помощью ленточной тяти создает уравновешивающий момент на весовом рычаге. Измерение осуществляется фиксацией момента мгновенного равенства измеряемой силы и непрерывно возрастающей уравновешивающей силы. Момент равновесия характеризуется отделением весового рычага от упора, размыканием контакта 9 и прекращением подачи сигнала ь регистрирующее устройство 10. № 127442

Предмет изобретения

Бесы с атоматически уравновешиваемым коромыслом, приводимым в равновесие реверсивным электродвигателем, управляемым контактами, размыкаемыми в момент равновесия коромысла, о т л и ч а ю щ и е с я тем, что, с целью устранения влияния веса электродвигателя и передающего механизма на чувствительность весов, электродвигатель кинематически связан с опорным валиком, соединенным ленточной передачей с уравновешивающим квадрантом, несущим противовес.

Комитет по делам изобретений и открытий при Совете Министров СССР

Редактор Н. С. Кутафина Гр 168

Поди. к печ. 25.III-60 r.

Тираж 980 Цена 25 коп.

Информационно-издательский отдел.

Объем 0,17 и. л. Зак. 2735

Типография Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Петровка, 14.
