Реферат



Изобретение относится к адсорбционной технике, может быть использовано в нефтеперерабатьшающей и других отраслях для разделения газовых и жидких смесей цеолитами и позволяет интенсифицировать процесс за счет упорядочения гидродинамики нисходящего потока адсорбента. Адсорбент содержит корпус 1, центральнзто подъемную трубу 2 с инжектором 3, конические перегородки 4, закрепленные меньшими основаниями на трубе 2, а большими - на корпусе 1, образующие контактные камеры 5, заполненные адсорбентом , перфорированные цилиндры 6 с коническими крьшками 7. Внутри контактных камер 5 установлены перфорированные цилиндры 8 с крышками 9 и трубами 10 для подвода реагентов. В нижней части трубы 2 смонтировано сопло 11. В верхней и нижней частях контактных камер 5 расположены распределительные устройства 12 и 13, выполненные в виде усеченных перфорированных конусов, закрепленных мeньшIiми основаниями на трубе 2 и имеющих зазор между большими основа (Л ниями и перфорированными цилиндрами с 6. 2 з.п. ф-лы, 1 1-ш. гчр sl 4 ч 4 00

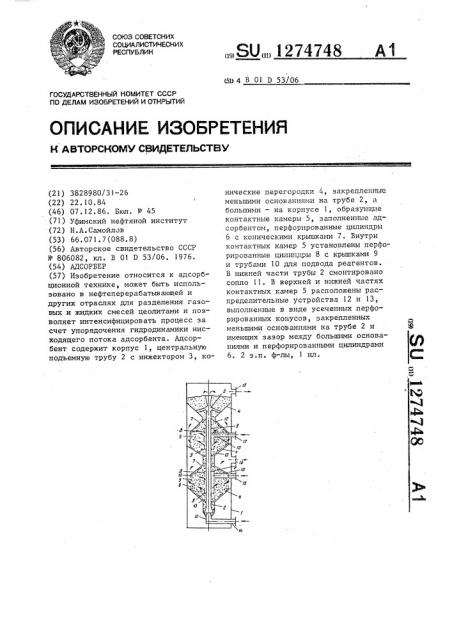

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (50 4 B 01 D 53/06

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСНОМЪ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ ХОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3828980/31-26 (22) 22.10.84 (46) 07.12.86. Бюл. Р 45 (71) Уфимский нефтяной институт (72) Н,А,Самойлов (53) 66.071.7(088.8) (56) Авторское свидетельство СССР

К - 806082, кл. В 01 D 53/06, 1976. (54) АДСОРБЕР (57) Изобретение относится к адсорбционной технике, может быть использовано в нефтеперерабатывающей и других отраслях для разделения газовых и жидких смесей цеолитами и позволяет интенсифицировать процесс за счет упорядочения гидродинамики нисходящего потока адсорбента. Адсорбент содержит корпус 1, центральную подъемную трубу 2 с инжектором 3, ко„„SU„„ i 274748 А1 нические перегородки 4, закрепленные меньшими основаниями на трубе 2, а большими — на корпусе 1, образующие контактные камеры 5, заполненные адсорбентом, перфорированные цилиндры б с коническими крышками 7. Внутри контактных камер 5 установлены перфорированные цилиндры 8 с крьппкамн 9 и трубами 1О для подвода реагентов.

В нижней части трубы 2 смонтировано сопло 11. В верхней и нижней частях контактных камер 5 расположены распределительные устройства 12 и 13, выполненные в виде усеченных перфорированных конусов, закрепленных меньшими основаниями на трубе 2 и имеющих зазор между большими основаниями и перфорированными цилиндрами б. 2 з.п. ф-лы, 1 ил.

i274748

10 ираж .663 HoPIIHcHQB

Проглзв.-полигр. пр-тие, г.

Изобретение относится к адсорбционной технике гл может быть использовано в нефтеперерабатывающей, химической и других отраслях промьппленности, в частности, при разделении газообразных и жицких смесей цеолитаЦель изобретения — интенсификация процесса за счет упорядочения гидродинамики нисходящего потока адсорбента.

На чертеже изображен предлагаемый адсорбер, продольный разрез.

Адсорбер содержит корпус 1, центральную подъемную трубу 2 с инжектором 3, кончческие перегородки 4, закрепленные меньшими основаниями на тру бе 2, а большими — на. корпусе 1, об-. разующие контактные камеры 5, заполненные адсорбентом, перфорированные цилиндры 6 с коническими крышками 7.

Внутри контактных камер 5 установлены перфорированные цилиндры 8 с крышками 9 и трубами 10 для подвода реагентов. В нижней части трубы 2 установлена сопло !1. В верхних частях контактных камер 5 расположены распределительные устройства 12, а в нижних — распределительные устройства 13, выполненные в ниде усеченных перфорированных конусов, закрепленных меньшими основаниями на трубе 2 и имеющими зазор между большими основаниями и перфорированными цилиндрами 6. Адсорбер имеет штуцеры 14-18 для ввода и вывода реагентов, Адсорбер работает следующим образом.

Очищенный продукт через штуцер 14 и сопло 11 поступает в трубу 2., зах ватывая и транспортируя регенерированный в нижней контактной камере адсорбент и одновременно охлаждая его.

Инжектор 3, подсасывая очищенньпл продукт из верхней контактной камеры, обеспечивает доохлажцение "адсорбента, который перемещаясь сверху вниз, при помощи распределглтельных конических устройств 12 равномерно распределяется по сечению контактных камер 5. Исходное сырье через штуцер 17, трубу

10 и перфорированный цилиндр 8 поступает в контактную камеру 5 в верхней части адсорбера, очищается с поВ"ИИПИ Заказ 6511/6

55 мощью адсорбента от нежелательных примесей и отвддится через инжектор

3 и штуцер 18, Десорбирующий агенттеплоноситель вводится через штуцер

l5, трубу 10, перфорированный цилиндр

8 в нижнюю контактную камеру и, проходя через (пой адсорбента, обеспечивает его рег енерацию, а затем отводится через штуцер 16.

Формула из обретения

1 ° Адсорбер, содержащий вертикальный цилиндрический корпус, центральную подъемную трубу с инжектором, перегородки, выполненные в виде усеченных опрокинутых конусов, закрепленных меньпплм основанием на трубе, а большим — на корпусе и делящих корпус на контактные камеры, перфорированные цилиндры с крышками, установленные коаксиально корпусу в контактных камерах и отделяющие их от корпуса, перфорированные стаканы с крьппками и трубами, штуцеры для ввода и вывода реагентов, о т л и ч а ю щ и йс я тем, что, с целью интенсификации процесса за счет упорядочения гидродинамики нисходящего потока адсорбента,, каждая контактная камера снабжена распределительными устройствами, выполненными в виде опрокинутых усеченных пербовивованных конусов, установленных в верхней и нижней ее частях большими основаниями на расстоянии друг от друга и перфорированного цилиндра и закрепленных меньшими основаниями на подъемной трубе, при этом отверстия перфорации усеченных конусов превышают по размеру в 10-20 раз частицы адсорбента и расположены на поверхности конусов так, что суммарная площадь отверстий перфорации на любом кольцевом элементе конусов равна площади проекции этого кольцевого элемента на горизонтальную плоскость.

2. Адсорбер по п.l, о т л и ч а юшийся тем, что крьппка верхнего перфорированного цилиндра выполнена в виде усеченного конуса.

3. Адсорбер по пп.l и 2, о т л и— ч а ю шийся тем, что угол конусности всех конических элементов конструкции превьппает угол естественного откоса адсорбента.
