Устройство для гидрофобизации строительных изделий

Устройство для гидрофобизации строительных изделий

Иллюстрации

Показать все

Реферат



Изобретение относится к области строительства, а именно к производству строительных изделий. Для повышения производительности устройство гидрофобизации строительных изделий снабжено трубчатой камерой, расположенной коаксиально пропиточной камере и с зазором для свободного прохода воздухаi Снаружи трубчатой камеры намотан нагревательный элемент в виде спирали, а внутрц смонтированы рельсы для размещения вагонеток с изделиями. Мехду рельсами смонтирована испарительная емкость для гидрофобизирукяцей жидкости . На внутренней стороне одной из крышек пропиточной камеры по центру г установлен вентилятор, на другой СП крышке - измерительно-регулирующая аппаратура 2 ил.

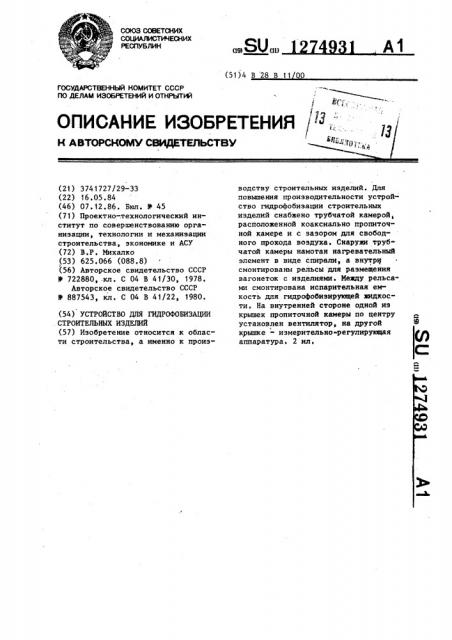

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСГ1УБЛИН ае Ои

А1 (51)4 В 28 В 11 0

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И OTHPblTPM

c g(ОПИСАНИЕ ИЗОБРЕТЕНИЯ, ц;,"

К ASTOPGHOMY СВИДЕТЕЛЬСТВУ @ .ч "0" с

° с

° °

° ° (21) 3741727/29-33 (22) 16.05.84 (46) 07.12.86. Бюл. У 45 (71) Проектно-.технологический институт по совершенствованию органиэации, технологии и механизации строительства, экономике и АСУ (72) В.P. Михалко (53) 625.066 (088.8) (56) Авторское свидетельство СССР

I 772222888800,,кл . С 04 В 41/30, 1978.

Авторское свидетельство СССР

Р 887543, кл. С 04 В 41/22, 1980. (54) УСТРОЙСТВО ДЛЯ ГИДРОФОБИЗАЦИИ

СТРОИТЕЛЬНЫХ ИЗДЕЛИЙ (57) Изобретение относится к области строительства, а именно к производству строительных иэделий. Для повышения производительности устройство гидрофобизации строительных изделий снабжено трубчатой камерой, расположенной коаксиально пропиточной камере и с зазором для свободного прохода воздуха. Снаружи трубчатой камеры намотав нагревательный элемент в виде спирали, а внутри смонтированы рельсы для размещения вагонеток с изделиями. Между рельсами смонтирована испарительная емкость для гидрофобизирующей лидкости. На внутренней стороне одной из крышек пропиточной камеры по центру установлен вентилятор, на другой крышке — измерительно-регулирующая аппаратура 2 ил.

1 12

Изобретение относится к строительству и может найти применение в производстве строительных материалов и изделий.

Цель изобретения — повьппение производительности.

На фиг. 1 показано устройство для гидрофобизации строительных иэделий, общий вид в разрезе; на фиг.2 — то же, поперечный разрез.

Устройство состоит из теплоизолированной герметичной проточной камеры 1 с крьппками 2 и 3. Крышка 2 несет на себе измерительно-регулирующую аппаратуру 4, а на крышке 3 с внутренней стороны в центре установлен вентилятор 5 и подводящий 6 и отводящий 7 трубопроводы. Внутри .камеры 1 коаксиально расположена трубчатая камера 8, установленная так, что между ней и корпусом 1 по всему сечению имеется зазор для свободного прохода воздуха. Снаружи трубчатой камеры 8 намотан нагревательный элемент 9 в виде спирали, а внутри смонтированы рельсы 10 для размещения вагонеток с иэделиями 11.

Между рельсами 10 смонтирована испарительная емкость 12, соединенная с подводящим трубопроводом 6.

Устройство работает следующим образом.

При открытой крышке 2 иэделия 11, уложенные на вагонетки, подаются в трубчатую камеру 8. Закрывается крышка 2 и включаются нагревательные элементы 9 и вентилятор 5. Производится сушка иэделий 11, при этом влажный воздух может удаляться через отводящий трубопровод 7 свободно в атмосферу или с подключением к вакуум-насосу (не показан). При достижении необходимой влажности изделий 11 трубопровод 7 подключают к вакуумной системе и внутри камеры

1 создают вакуум 0,9-1,0 кгс/см2, одновременно в испарительную емкость

12 через подводящий трубопровод 6

74931 3

ЭО

Э5

45 подается гидрофобизирующая жидкость

ГКЖ-94. в объеме, необходимом для создания определенной концентрации

5-14 г/м внутри герметичной камеры 1. Жидкость„ находящаяся в испарительной емкости 12, сразу начинает переходить в парообразное состояние эа счет температуры 80-100 С, обеспеченной нагревательными элементами 9, и интенсивного перемешивания воздуха вентилятором 5. Причем воздух и пары гидрофобизирующего вещества прогоняются внутри трубчатой камеры 8, где находятся изделия 11, ударяются в крьппку 2 и устремляются в пространство, образованное зазором между камерой 1 и трубчатой камерой

8, где, соприкасаясь с нагревательным элементом 9, достигают определенной температуры и снова попадают под действие вентилятора 5, который направляет пары и воздух в трубчатую камеру 8 на изделия 11. Таким образом за счет действия постоянной температуры, постоянной концентрации паров во всех зонах трубчатой камеры 8 обеспечивается высокое качество пропитки строительных иэделий 11.

Формула из обре те ни я

Устройство для гидрофобизации строительных иэделий, содержащее герметичную пропиточную камеру,соединенную с вакуум-системой и емкостью для пропиточного состава с подводящим трубопроводом, нагреватели, о т л и ч а ю.щ е е с я тем, что, с целью повьппения производительности, устройство снабжено трубчатрй камерой, расположенной коаксиально пропиточной камере, и вентилятором, причем нагреватели размещены на внешней стороне трубчатой камеры, а емкость для пропиточного состава расположена в нижней части трубчатой камеры.

1274931 б юг. Г
