Котельная установка

Котельная установка

Иллюстрации

Показать все

Реферат



СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

А2 (19) Я1) ОПИСАНИЕ ИЗОБРЕТЕНИЯ,.;

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

П абубоциая

ЮУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

110 ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (61) 1038701 (21) 3879397/24-06 . (22) 04.04.85 . (46) 07.12.86. Бюл. Ф 45 (71) Государственный проектный институт строительного машиностроения (72) А,В. Друцкий, К.Г. Головач, Ю.Г. Родин и А.И. Милютин (53) 621. 187,36(088.8) (56) Авторское свидетельство СССР

В 1038701, кл. F 22 В 37/54, 1982. (54) КОТЕЛЬНАЯ УСТАНОВКА (57) Изобретение относится к области теплоэнергетики и является усовершенствованием изобретения по (5)) 4 Р 22 В 37 54 Р 28 С 3 08 а. с. Ф 1038701. Цель иэобретения— повышение надежности .работы котель ной установки путем уменьшения отложений на стенках газохода. В rasoходе 1 над впрыскивающим устр-вом

6 установлено дополнительное впрыскивающее устр-во, выполненное в виде коллектора 12 с соплами 13, направленными на стенки газохода 1.

Коллектор 12 подключен к поддону 8, в к-ром собирается,неиспарившаяся продувочная вода. Вода из поддона 8 направляется в коллектор 12 и, стекая в виде пленки по стенкам газохода 1, защищает их от возможного отложения солей. 1 ил.

Котельная установка работает следующим образом.

При работе котла неиспарившуюся в сепараторе 3 продувочную воду с помощью впрыскивающего устройства 6 распыляют в газоходе 1. При испарении воды в потоке дымовых газов относительная влажность дымовых газов увеличивается до 70-1007, а темпераСоставитель В.Князев

Техред A.Êðàâ÷óê

Редактор Н.Тупица

Корректор Т. Колб

Заказ 6547/28

Тираж 398 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб,, д. 4/5.

Производственно-полиграфическое предприятие, r Ужгород, ул, Проектная, 4

Изобретение относится к теплоэнергетике, может быть использовано в устройствах котельных установок и является усовершенствованием устройства по авт.св, В 1038701

Цель изобретения — повышение надежности работы котельной установки путем уменьшения отложений на стенках газохода.

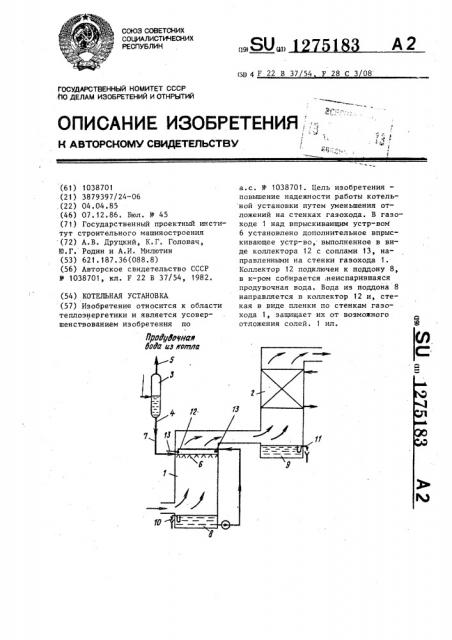

На чертеже представлена котельная установка.

Котельная установка содержит котел (не показан) с газоходом 1, в котором установлен экономайзер .2, и сепаратор 3 продувочной воды котла с патрубками 4 и 5 отвода воды и пара соответственно, причем последний подключен к потребителю пара. В газоходе 1 установлено впрыскивающее устройство 6, подключенное трубопроводом 7 к патрубку 4 отвода воды из сепаратора 3.. Газоход 1 снабжен поддонами 8 и 9 со сбросными трубопроводами 10 и 11 соответственно. В газоходе 1 над впрыскивающим устройством

6 установлено дополнительное впрыски,вающее устройство, выполненное в виде коллектора 12 с соплами 13, направленными на стенки газохода 1.

Коллектор 12 впрыскивающего устройства подключен, например, к поддону 8.

75183 3 тура уменьшается до температуры, при. ближающейся к температуре мокрого термометра. Впрыск продувочной воды организуется так, чтобы обеспечить ее испарение до 90-95Х. Оставшаяся неиспарившаяся вода с содержащимися в ней солями и загрязнениями собирается в поддоне 8 и удаляется по трубопроводу 10.

fÎ На поверхности экономайэера 2 происходит конденсация водяных паров, содержащихся в дымовых газах, и -.за счет теплоты конденсации водяных паров нагревается жидкость в эконоt5 майзере 2. Конденсат с поверхности экономайзера 2 стекает в поддон 9.

Для предотвращения образования отложений на стенки гаэохода 1 соплами

jf3 подают воду, забираемую из поддо. на 8, которая содержит значительное количество щелочи. Вода, стекающая по стенкам газохода 1 в виде пленки, уменьшает вероятность перехода солей, содержащихся в продувочной воде, в

25 твердое фазовое состояние, что способствует уменьшению "зарастания" гйзохода 1.

Формула и з обретения

Котельная установка по авт,св. Ф 1038701, о т л и ч а ющ а я с я тем, что, с целью повышения надежности работы путем уменьшения отложений на стенках газохода, она содержит дополнительное впрыскивающее устройство в виде коллектора с соплами, расположенного в газоходе над первым впрыскивающим устройством, подключенного к одному из поддонов и направленного соплами на стенки газохода.
