Распределитель хладагента

Распределитель хладагента

Иллюстрации

Показать все

Реферат



Изобретение относится к холодильной технике и позволяет улучшить эксплуатационные х-ки распределителя. Патрубок 2 входа хладагента (X) установлен тангенциальноаксиально . Патрубки выхода объединены обш ,им коллектором 5, расположенным соосно с конической вставкой 3. При таком выполнении X перемешается в зазоре 4 за счет осевой составляюш.ей. Тангенциальная составляющая скорости способствует активному перемешиванию X и препятствует расслоению паровой и жидкой фаз. 3 ил.

СОЮЗ СОВЕТСКИХ

СО1.1ИАЛИСТИЧЕСКИХ

РЕСПУБЛИН

„„SU„„1275199 (gg 4 Р 28 D 3 04 F 25 В 39 02

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

I Д

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3949010/23-06 (22) 22.07.85 (46) 07.12.86. Бюл. № 45 (71) Специальное конструкторско-технологическое бюро компрессорного и холодильного машиностроения (72) Г. М. Шеховцов (53) 621.575 (088.8) (56) Авторское свидетельство СССР № 158896, кл. F 28 D 3/04, 1962.

Авторское свидетельство СССР № 1048289, кл. F 28 D 3/04, 1982. (54) РАСПРЕДЕЛИТЕЛЬ ХЛАДАГЕНТА (57) Изобретение относится к холодильной технике и позволяет улучшить эксплуатационные х-ки распределителя. Патрубок 2 входа хладагента (Х) установлен тангенциальноаксиально. Патрубки выхода объединены общим коллектором 5, расположенным соосно с конической вставкой 3. При таком выполнении Х перемещается в зазоре 4 за счет осевой составляющей. Тангенциальная составляющая скорости способствует активному перемешиванию Х и препятствует расслоению паровой и жидкой фаз. 3 ил.

1275199

Формула изобретения

Составитель Н. Олейник

Редактор H. Тупица Текред И. Верес Корректор И.Муска

Заказ 6549/29 Тираж 589 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5 филиал ППП «Патент», г. Ужгород, ул. Проектная, 4

Изобретение относится к холодильной технике, к распределителям хладагента для секционных испарителей холодильных установок.

Цель изобретения — улучшение эксплуатационных характеристик.

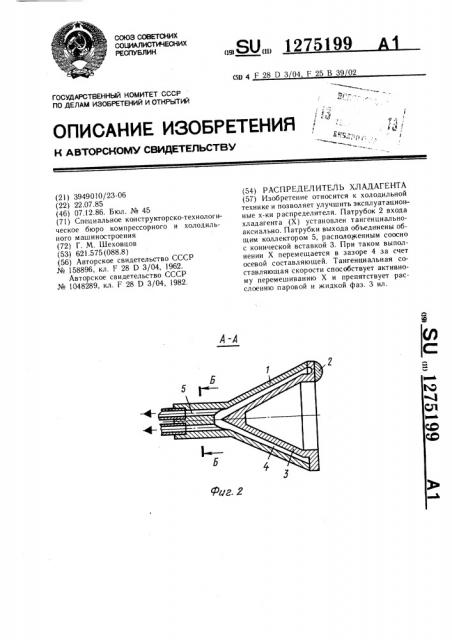

На фиг. 1 схематично изображен распределитель; на фиг. 2 — сечение А- — А на фиг. 1; на фиг. 3 — сечение Б — Б на фиг. 2.

Распределитель содержит корпус 1 с входным патрубком 2, установленным тангенциально-аксиально, коническую вставку

3, образующую с корпусом зазор 4, коллектор 5 выхода с патрубками 6 выхода, расположенными соосно конической вставке 3.

Распределитель хладагента работает следующим образом.

Поток хладагента, войдя в зазор 4 между корпусом 1 и вставкой 3, перемещается к патрубкам 6 выхода за счет осевой составляюшей. Тангенциальная составляющая скорости способствует активному перемешиванию хладагента и препятствует расслоению паровой и жидкой фаз. Двигаясь по винтовой линии, поток хладагента в вершине конической вставки 3 достигает патрубков

6 выхода и как бы ввинчивается в их отверстия.

Распределитель хл адагента, содержащий корпус, в котором со щелевым зазором установлена коническая вставка, и подключенные к зазору патрубки входа и выхода хладагента, отличающийся тем, что, с целью улучшения эксплуатационных характеристик патрубок входа хладагента установлен тангенциально-аксиально, а патрубки выхода обьединены об цим коллектором, расположенным соосно с конической вставкой.
