Светопроекционный дальномер

Светопроекционный дальномер

Иллюстрации

Показать все

Реферат



Изобретение относится к геодезическому приборостроению, в частности к устройствам для измерения расстояния до труднодоступных объектов. Цель изобретения - сокращение времени измерений путем линеаризации зависимости измеряемого расстояния от величины отсчета. В проекционном блоке дальномера неподвижное зеркало 3, выполненное полупрозрачным, пропускает часть светового потока на проекционный объектив 14 и оборачивающие зеркала 15 отсчетного блока, формирующие в плоскости равномерной стеклянной щкалы 17 изображение светящейся щтрихмарки - лампы 1 накаливания. Другая часть потока системой зеркал 2, 3 и объективом 4 проецируется на поверхность объекта, измеряемое расстояние до которого определяется по шкале 17 в момент точного фокусирования , регистрируемый блоком 9 наведения. Совмещение изображения штрихмарки с приемной диафрагмой осуществляется перемещением каретки 10 с подвижными зеркалами 2 и 7. Оптическая ось объектива 14 про ходит через точку, оптически сопряженную с точкой на оси дальномера, соответствуюО ) щей среднему значению измеряемого параллактического угла. 2 ил. ю 01 ю

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (59 4 G 01 С 3 00

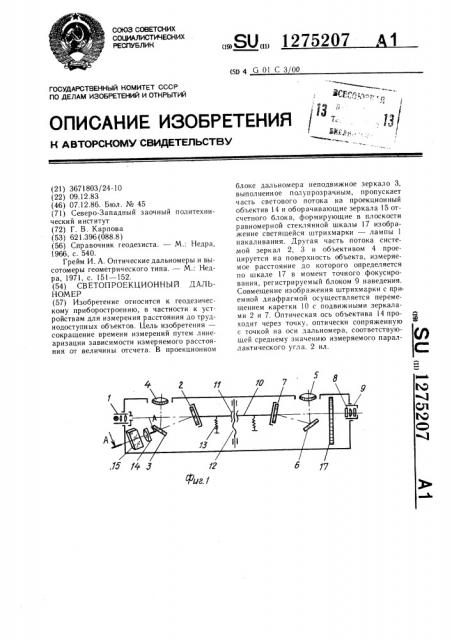

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTOPCHOMY СВИДЕТЕЛЬСТВУ

1Г

Фиг. /

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3671803/24-10 (22) 09.12.83 (46) 07.12.86. Бюл. № 45 (71) Северо-Западный заочный политехнический институт (72) Г. В. Карпова (53) 621.396 (088.8) (56) Справочник геодезиста. — М.: Недра, 1966, с. 540.

Грейм И. А. Оптические дальномеры и высотомеры геометрического типа. — М.: Недра, 1971, с. 151 — 152. (54) СВЕТОПРОЕКЦИОННЫЙ ДАЛЬНОМЕР (57) Изобретение относится к геодезическому приборостроению, в частности к устройствам для измерения расстояния до труднодоступных объектов. Цель изобретения— сокращение времени измерений путем линеаризации зависимости измеряемого расстояния от величины отсчета. В проекционном

Л0„„1275207 блоке дальномера неподвижное зеркало 3, выполненное полупрозрачным, пропускает часть светового потока на проекционный объектив 14 и оборачивающие зеркала 15 отсчетного блока, формирующие в плоскости равномерной стеклянной шкалы 17 изображение светящейся штрихмарки — лампы 1 накаливания. Другая часть потока системой зеркал 2, 3 и объективом 4 проецируется на поверхность объекта, измеряемое расстояние до которого определяется по шкале 17 в момент точного фокусирования, регистрируемый блоком 9 наведения.

Совмещение изображения штрихмарки с приемной диафрагмой осуществляется перемещением каретки 10 с подвижными зеркалами 2 и 7. Оптическая ось объектива 14 проходит через точку, оптически сопряженную с точкой на оси дальномера, соответствующей среднему значению измеряемого параллактического угла. 2 ил.

1275207

Формула изобретения

40

Фиг.z

Составитель В. Лыков

Редактор Н. Тупица Техред И. Верес Корректор И. Муска

Заказ 6549(29 Тираж 670 Подписное

ВНИИПИ Государственного комитета СССР но делам изобретений и открытий! 13035, Москва, Ж вЂ” 35, Раушская наб., д. 4)5

Филиал ППП «Патент», r. Ужгород, ул. Проектная, 4

Изобретение относится к геодезическому приборостроению, в частности к устройствам для измерения расстояний до труднодоступных объектов, а также дпя измерения размеров и формы крупногабаритных деталей в машиностроении.

11ель изобретения — сокращение времени измерений путем линеаризации зависимости измеряемого расстояния от величины отсчета.

На фиг. 1 изображена оптическая схема светопроекционного дальномера с равномерной шкалой расстояний; на фиг. 2 — — разрез А — А на фиг. 1.

Дальномер содержит проекционный и приемный блоки. Проекционный блок состоит из осветителя 1 (лампа накаливания с прямолинейной нитью), оптического преобразователя в виде системы плоских зеркал 2 и 3, а также объектива 4. Приемный блок состоит из объектива 5, оптического преобразователя из двух зеркал 6 и 7, приемной диафрагмы 8 и блока 9 наведения.

Зеркала 2 и 7 закреплены на каретке 10, перемещающейся по точным направляющим

11 под действием винта 12 и пружин 13 параллельно оптическим осям объективов 4 и 5, т. е. параллельно оси симметрии дальномера. Зеркало 3 (в проекционной ветви) выполнено полупрозрачным (80% световой энергии отражается, а 20% пропускается).

В проекционном блоке установлен также проекционный объектив 14, оборачивающая система из зеркал 15 и 16 и равномерная стеклянная шкала 17.

Устройство работает следуюгцим образом.

Светящийся штрих — прямолинейная лампа 1 накаливания через систему зеркал 2 и 3 и объектив 4 проецируется на участок поверхности объекта, расстояние до которого измеряется. Отраженный от поверхности световой поток через объектив 5 и систему зеркал 6 и 7 создает в плоскости приемной диафрагмы 8 изображение штрихм арки. 1. При этом часть светового потока, проходящая через полупрозрачное зеркало 3, посредством проекционного объектива 14 и оборачивающих зеркал 15 и 16 создает в плоскости равномерной стеклянной шкалы 17 изображения светящейся штрих15

30 марки. Значение измеряемого расстояния определяется непосредственно по шкале 17 в момент точного фокусирования, который определяется блоком 9 наведения.

Если поверхность, до которой измеряется расстояние, перемещается в новое положение, то изображение светящейся марки смещается вдоль главного луча проецирующего пучка и для совмещения изображения марки 1 с приемной диафрагмой необходимо переместить каретку 10 с подвижными зеркалами 2 и 7 на величину, соответствующую измеряемому расстоянию.

Измеряемое расстояние и величина перемещения подвижных зеркал 2 и 7 связаны функциональной зависимостью гиперболического вида, вытекающей из законов геометрической оптики. Однако измеряемое расстояние D связано с отсчетом по шкале Эв устройстве линейной зависимостью

Р)(МРш, где К вЂ” постоянная, Светопроекционный дальномер, содержащий осветитель, блок наведения, симметрично расположенные проекционный и приемный оптические блоки, каждый из которых выполнен в виде объектива, подвижного и неподвижного зеркал, причем подвижное зеркало жестко закреплено на каретке, установленной с возможностью перемещения по оси симметрии дальномера, а также отсчетный блок, отличающийся тем, что, с целью сокращения времени измерений путем линеаризации зависимости измеряемого расстояния от величины отсчета, неподвижное зеркало проекционного блока выполнено полупрозрачным, отсчетный бпок выполнен в виде проекционного объектива, первого и второго оборачивающих зеркал и равномерной стеклянной шкалы, закрепленной параллельно оси симметрии дальномера, причем оптическая ось проекционного объектива проходит через точку, оптически сопряженную с точкой на оси симметрии дальномера, соответствующей среднему значению измеряемого параллактического угла.

4-4
