Устройство для отбора проб потока смеси

Устройство для отбора проб потока смеси

Иллюстрации

Показать все

Реферат



СОЮЗ СОВЕТСНИХ

СОРИА ЛИСТИЧЕСНИХ

РЕСПУБЛИН

ÄÄSUÄÄ 275262 А1

up 4 а О» 1/18

ОПИСАНИЕ ИЗОБРЕТЕНИЯ:

К АВТОРСКОМ У СВИДЕТЕЛЬСТВУ

f4

Чб

t0

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3937192/24-26 (22) 23.07.85 (46) 07.12.86. Бюл. У 45 (71) Черниговское отделение Украинского научно-исследовательского геолого-разведочного института (72) В,B.Mèøêoâ, А.И.Дзюбенко. и Я,В.Савчук (53) 543,053(088;8) (56) Авторское свидетельство СССР

В 579553, кл. G 01 N 1/10, 1977, Газоконденсатные системы и методы их изучения. Труды УкрНИГРИ вып.EGHI. -M.: Недра, 1974, с. 10. (54) УСТРОЙСТВО ДЛЯ ОТБОРА ПРОБ ПОТОКА .СМЕСИ (57) Изобретение относится к устройствам для отбора проб, в частности проб газоконденсатных смесей при исследовании скважин на гаэоконденсатность, и может найти применение в газовой, нефтяной, химической и других отраслях промышленности, позволяет обеспечить высокую достоверность проб при уменьшении металлоемкости оборудования и снижении трудоемкости работ за счет устранения влияния на структуру потока инерционных сил.

Положительный эффект достигается путем выделения представительной части потока с помощью центробежного устройства 2, выполненного в виде вкладыша 3 с винтовыми отверстиями

1275262 предназначен для отбора пробы, При этом число каналов равно числу винтовых отверстий вкладыша 3. 3 ил, Изобретение относится к устройствам для отбора проб, в частности проб газоконденсатных смесей при исследовании скважин на газоконденсатность, и может быть использовано для взятия проб газожидкостных и других смесей, транспортируемых по трубам в!газовой, нефтяной, химической и других отраслях промышленности, Целью изобретения является повышение достоверности проб при исследовании газоконденсатных смесей с высоким содержанием жидкой фазы за счет устранения влияния на структуру потока инерционных сил, и снижение трудоемкости исследования скважин, а также металлоемкости применяемого оборудования.

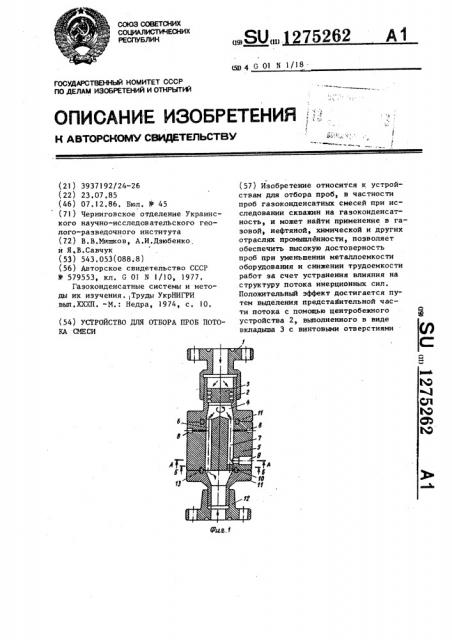

На фиг. 1 изображено устройство, продольный разрез; на фиг, 2 — разрез А-А на фиг. 1, на фиг, 3 — разрез Б-Б на фиг. 1, Устройство .состоит иэ входного патрубка 1 с соединительным фланцем центробежного устройства 2, выполненного в виде вкладыша 3 с винтовыми отверстиями и камеры 4„ пробоотборного элемента 5 с круговой системой разделительных каналов 6 и

7 и радиальными каналами 8 и 9, предназначенными соответственно для подсоединения измерительного прибора (дифференциально о манометра) и отвода части газожидкостного потока на сепаратор, заглушки 10, выходного патрубка 11 с соединительным фланцем 12.

Длина камеры 4 центробежного устройства определяется из условия

L» 2П — г длина камеры; средний радиус камеры; суммарная площадь отверстий вкладыша, свободная от прохода смеси; где L

1 и камеры 4 цилиндрической формы, и круговой системы каналов 6 н 7 равного диаметра, один иэ которых

S — площадь поперечного сечения г камеры.

Выполнение данного условия необходимо для формирования на входе в пробоотборный элемент кольцевой структуры потока.

Для обеспечения полной кольцевой симметрии потока смеси перед входом в разделительные каналы 6 и 7 вкладыш

1О 3 центробежного устройства выполнен так, что количество винтовых отверстий равно количеству разделительных каналов. Все каналы 6 и 7 имеют одинаковые диаметры.

15 Герметичность устройства обеспечивается самоуплотняющимися резьбовыми соединениями и уплотнительными кольцами 13 из мягкого металла.

Устройство работает следующим об2О разом.

Вся газоконденсатная смесь, движущаяся по трубопроводу, через патрубок 1 поступает в центробежное устройство 2 и, совершая вращатель25 но-поступательное движение в камере,, равномерно распределяется по каналам 6 и 7. Часть потока смеси из канала 7 через радиальный канал

9 отводится на сепаратор, а каналы

6 направляют потоки смеси снова в трубопровод. В каналах устанавливается равенство кинематических и динамических характеристик потоков смеси, которое, в свою очередь, обеспечивает равенство соотношений компонентов и фаэ в каждом канале, Контроль равенства осуществляется с помощью дифференциального манометра,подсоединяемого к каналам 8.

Использование изобретения в процессе исследования скважины на газоконденсатность позволяет значительно снизить трудоемкость работ и металлоемкость оборуцования при сохранении высокой достоверности отбираемых проб ° При этом также повышается безопасность ведения работ эа счет

1275262

Формула изобретения

4-А

Составитель С.Бражников

Редактор Н.Марголина Техред Л.Олейник Корректор E.Ñèðoõìàí

Заказ 6552/32 Тираж 778 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская .наб., д. 4/5

Производственно †полиграфическ предприятие, r. Ужгород, ул. Проектная, отбора меньших количеств смеси природного газа и конденсата.

Устройство для отбора проб потока смеси, включающее корпус с входным и выходным патрубками и фланцами и пробоотборный элемент, о т л ич а ю щ е е с я тем, что, с целью 10 повышения достоверйости пробы за счет устранения влияния на структуру потока инерционных сил, оно снабжено камерой с размещенным в ней вкладышем с винтовыми отверстиями, а пробоотборный элемент выполнен в виде круговой системы разделительных каналов равного диаметра, один из которых предназначен для отбора пробы, причем количество разделительных каналов пробоотборного элемента равно числу винтовых отверстий вкладыша.
