Интерферометрический газоанализатор

Интерферометрический газоанализатор

Иллюстрации

Показать все

Реферат



Изобретение относится к оптическому приборостроению и можетбыть использовано при создании интерферометрических газоанализаторов. Цель изобретения - снижение погрешности измерений , обусловленной влиянием внешних факторов, которая достигается путем формирования опорной интерференционной картины, изменение положения которой зависит только от влияния внешних факторов. Интерферометрический газоанализатор содержит источник излучения, две светоделительные плоскопараллельные пластины, сравнительную и рабочую кюветы, отражатель, два объектива, две многоэлементные фотоприемные линейки и блок обработки информации. 1 шт. (Л с

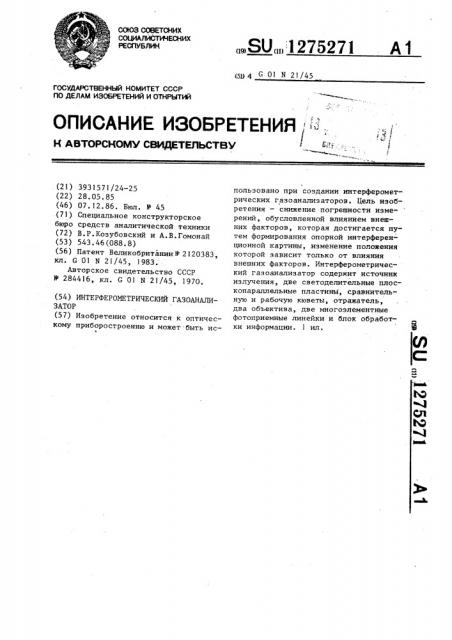

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСН ИХ

РЕСПУБЛИН

„„SU„„1275271

А3 д11 4 G 01 N 21/45

ОПИСАНИЕ ИЗОБРЕТЕНИЯ -, К ABTOPCKOMY СВИДЕТЕЛЬСТВУ

1 1 с

Ы

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3931571/24-25 (22) 28.05.85 (46) 07.12.86. Бюл. У 45 (71) Специальное конструкторское бюро средств аналитической техники (72) В.P.Êîçóáîâñêèé и А.В.Гомонай (53) 543.46(088.8) (56) Патент Великобритании 9 2120383, кл. G 01 N 21/45, 1983.

Авторское свидетельство СССР

9 284416, кл. С 01 N 21/45, 1970. (54) ИНТЕРФЕРОМЕТРИЧЕСКИИ ГАЗОАНАЛИЗАТОР (57) Изобретение относится к оптичес— кому приборостроению и может быть использовано при создании интерферометрических газоанализаторов. Цель изобретения — снижение погрешности измерений, обусловленной влиянием внешних факторов, которая достигается путем формирования опорной интерференционной картины, изменение положения которой зависит только от влияния внешних факторов. Интерферометрический газоанализатор содержит источник излучения, две светоделительные плоскопараллельные пластины, сравнительную и рабочую кюветы, отражатель, два объектива, две многоэлементные фотоприемные линейки и блок обработки информации. 1 ил.

ll 12

Изобретение относится к оптическому приборостроению и может быть использовано при создании интерферометрических газоанализаторов, сигнализаторов.

Цель изобретения - снижение погрешности измерений, обусловленной влиянием внешних факторов, путем формирования опорной интерференционной картины.

На чертеже изображена схема интерферометрического газоанализатора.

Газоанализатор состоит иэ источника 1 излучения, первой 2 и второй 3 светоделительных плоскопараллельных пластин, сравнительной 4 и рабочей 5 кювет, отражателя 6, первого 7 и второго 8 объективов, многоэлементных фотоприемных линеек 9 и 10 и блока 11 обработки информации, содержащего блок 12 считывания информации, реверсивный счетчик 13, блок 14 масштабного умножения, индикатор 15.

Интерферометрический газоанализатор работает следующим образом.

Параллельный световой поток от источника 1 попадает на плоскопараллельные светоделительные пластины 2 и 3, при отражении от которых образуются три параллельных световых пучка, два из которых (o, Б) проходят через сравнительную кювету 4, а тре тий (В) — через рабочую кювету 5.

Отражаясь от отражателя б, лучи повторно проходят через те же кюветы, и снова попадают на светоделительные пластины 2 и 3. При отражении от передней поверхности пластины 3 и поверхности раздела пластин 2 и 3 интерферируют лучи а, 6, прошедшие только сравнительную кювету 4. При отражении от задней поверхности пластины 2 и передней поверхности пластинь1 3 интерферируют лучи a, S причем луч 6 проходит через рабочую кювету 5. Интерференционные картины с помощью объективов 7 и 8 проектируются на соответствующие фотоприемные линейки 9 и 1О, Положение интерференционной картины от лучей а,о на фотоприемных линейках 9 и 10 зависит только от геометрических параметров интерферометра, подверженных влиянию

75271

2 температуры и других внешних факторов. Положение же интерференционной картины, образованной от лучей о,,5 зависит еще и от разности коэффициентов преломления газов, находящихся в сравнительной и рабочей кюветах.

Положение интерференционной картины на каждой фотоприемной линейке считывается блоком 11. Разница в положе-!

О нии этих интерференционных картин зависит только от концентрации и показателя преломления газа, находящегося в рабочей кювете, и при известном показателе преломления преобразует15 ся блоком 11 в концентрацию анализируемого газа.

В результате введения в интерферометрический газоанализатор опорного

20 канала он становится свободным от влияния параметров окружающей среды, приводящих к изменению геометрических размеров интерферометра, и обладает более высокой стабильностью по25 казаний.

Ф о р м у л а и з обретения

Интерферометрический газоанализаgp тор, содержащий последовательно расположенные на оптической оси источник излучения:, первую светоделительную пластину, рабочую и сравнительную кюветы, отражатель, два объектива, два фотоприемника и индикатор, отличающийся тем, что, с целью снижения погрешности измерений, обусловленной влиянием внешних факторов, в него дополнительно введе4 ны вторая светоделительная плоскопараллельная пластина, два блока считывания информации, реверсивный счетчик, блок масштабного умножения, причем вторая светоделительная пластина установлена непосредственно за первой, в качестве фотоприемников использованы многоэлементные фотоприемные линейки, соединенные с соответствующими блоками считывания информации, выходы которых подключены к входам реверсивного счетчика, а выход последнего через блок масштабноrо умножения соединен с индикатором, 1275271

Составлитель О.Голубев

Редактор А.Козориз Техред Л.Олейник Корректор С.Сирохиан

Заказ 6552/32

Тираж 778 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раутская наб., д. 4/5 производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, Г
