Изобретение относится к a;"òoìàтике н телемеханике, а именно к разделу регулирования уровня воцы., на.пример, на гидротехнических каналах или оросительных системах. 5

Целью изобретения является повышение надежности устройства при наличии волнения поверхности нижнего бъефа„

1О

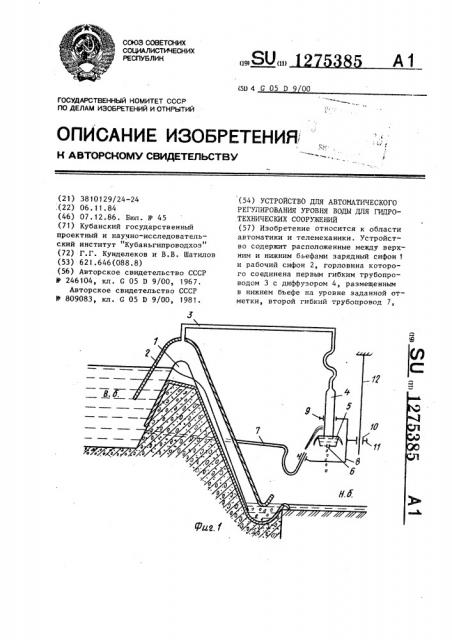

На фиг. 1 изображено устр зйс .. во в момент подачи воды в верхний бьеф; на фиг. 2 — то же, в момент включе-ния в работу и заполнении нижнего бьефа; на фиг. 3 — то же„ 1з момент выключения при заполненном нижнем бьефе; на фиг. 4 — сифоны устройства изометрия.

Устройство содержит зарядный сифон 1, рабочий сифон 2, горловина,, которого соединена первым гибким трубопроводом 3 с диффузором ч, размещенным в нижнем бьефе на уро;зне заданной отметки. Под диффузором 4 размещена чашеобразная емкость 5 со сливным каналом б. В чашеобразной емкости 5 размещен нижнии торец диффузора. Устройство содержит второй гибкий трубопровод 7, входной патрубок которого размещен в дон30 ной части верхнего бьефа, а выходной патрубок под диффузором ч и встречно ему, причем он укрепл:ен в вилке 8 при помощи стопорных бол-тов 9. Вилка 8 установлена в обой-. ме 10 со стопорным болтом 11 што-

1 ком 12. Сифоны 1 и 2 соединены отверстием 13.

Устройство работает следующим образом. Я

Через зарядный сифон 1, второй гибкий трубопровод 8 в н1ижний бьеф гидросооружения постоянно перелива-. ется вода из верхнего бьефа. При. этом воздух из полос.ти рабочего сифона 2 выносится через зарядное от— верстие 13 зарядным сифоном t в нижний бьеф. Благодаря тому, что живое сечение диффузора 4 перекрывается горизонтом воды в емкости 5, пополняемой фонтанирующей из выходного патрубка второго гибкого трубопровоца 7 воцой, в полости рабочего сифона 2 создается некоторое разряжение, уровень воды в горловине рабочего 2 сифона поднимается и осуществляется ее перелив через горловину рабочего сифона 2 в накний бьеф. После выноса водой воздуха из полости рабочего сифона 2 последний начинает рабо-. тать полным сечением. При заполнении водой нижнего бьефа до заданной отметки выходной патрубок второго гибкого трубопровода 7 оказывается ниже уровня воды и энергия фонтанчика гасится слоем воды над ним.

Воца из чашеобразной емкости 5 через сливной канал 6 сливается, отверстие диффузора А приоткрывается и подсасываемый из атмосферы воздух через первый гибкий трубопровод 3 прохоцит в полость рабочего сифона 2 и понижает в нем разряжение.

Расход воды,, перетекающей по рабо.чему сифону 2, при этом уменьшается.

При понижении уровня воды в н вкнем бьефе фонтанчик из выходного патрубка второго гибкого трубопровода ? вновь залива.ет воду в емкость 5 и поверхность воды перекрывает отверстие диффузора 6. При этом в пол:ости рабочего сифона 2 ьновь возрастает разряжение и расход воды через него увеличивается и т.д. При необходимости изменения отметки воды в нижнем бьефе стопорный болт 11 на обойме 12 ослабляется и вилка 8 с закрепленными на ней с помощью з 1275385 4 стопорных болтов 9 диффузором и ем- которого размещен в донной части костью 5 перемещается вдоль штока верхнего бьефа, а выходной патрубок—

12 и закрепляется на требуемой вы- под диффузором и встречно ему, о т— соте стопорным болтом 11. л и ч а ю щ е е с я тем, что, с

@ о р м у л а и з î б р е т е н и я целью повышениЯ наДежности УстРойства

Устройство для автоматического при наличии волнения поверхности нижрегулирования уровня воды для гидро- него бьефа, оно содержит чашеобразтехнических сооружений, содержащее ную емкость со сливным каналом, в расположенные между верхним и нижним которой размещен нижний торец диффубьефами,зарядный сифон и рабочий 0 зора, причем выходной патрубок втосифон, горловина которого соединена рого гибкого трубопровода размещен первым гибким трубопроводом с диффу- с возможностью наполнения чашеобраззором, размещенным в нижнем бьефе на ной емкости, а его ось расположена уровне заданной отметки, второй гиб- под углом к выходному патрубку перво" кий трубопровод, входной патрубок 5 го гибкого трубопровода.
