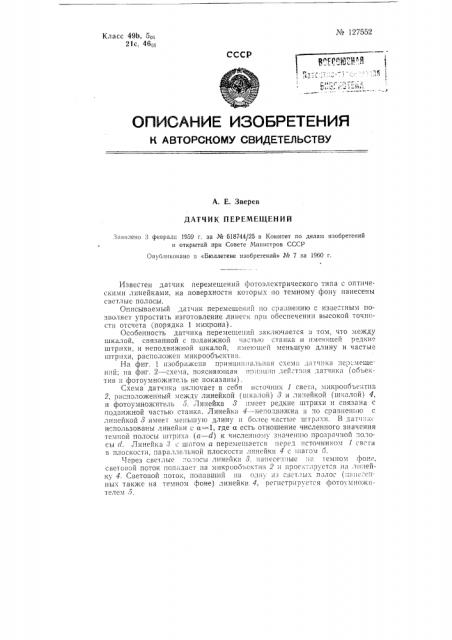

1(аждь?й раз, когда световой поток одновременно проходит через светлые полосы обеих линеек, возникает импульс тока, который далее поступает HB систему отработки станка. Перемещение линейки 8 справа налево (или наоборот) вызывает перемещение светового потока в обоих направлениях.

Если первоначально световой поток проходил через точку А линейки 8 и точку Б линейки 4, то при дальнейшем перемещении светлой полосы линейки 8 в точки В, Г и т. д. световой поток будет занимать на линейке 4 последовательно положения Д, Е и т. д. Это перемещение светового потока по линейке 4 происходит до тех пор, пока светлая полоса (точка А) линейки 8 не займет положения Ж. Световой поток, прошедший поочередно все положения, через которые прошла точка А линейки 8, в положении Ж будет проектироваться вне геометрических размеров линейки 4. Когда в положении К светлая полоса (точка А) линейки 8 будет выходить из светлой полосы линейки 4 в точке Л, тогда

HB TIoJI0&KeI?pIe светлой полосы (TO?KB А), ?? H Ét??? 8 будет выходить pip) гая светлая полоса (точка М) линейки 8.

Следовательно, световой поток вернется в первоначальное положе ние и в данный момент будет проходить через светлую полосу (точка ,W) линейки 8 и светлую полосу (точка Б) линейки 4.

Таким образом, процесс прохождения световым потоком светлых полос линейки 4 непрерывен, и каждый раз при прохождении очередной светлой полосы световой поток фиксируется фотоумножителем 5. Точность отсчета системы определяется точностью изготовления линеек, которая может быть осуществлена, например, по методу технологии деления линеек по слою поливинилового спирта с колларголом (коллоидальным серебром).

Предм ет изобретения

Датчик перемещений фотоэлектрического типа с оптическими линейками, на поверхности которых по темному фону нанесены светлые полосы, отличающийся тем, что, с целью упрощения изготовления линеек при обеспечении высокой точности отсчета, между шкалой, связанной с подвижной частью станка и имеющей редкие штрихи, и неподвижной шкалой, имеющей меньшую длину и частые штрихи, расположен микрообъектив,
