Реферат



Изобретение предназначено для использования в звуковоспроизводящей аппаратуре для понижения шума и позволяет повысить качество шумопонижения . Напряжение на выходе амплитудного детектора 7 приводит к перестройке частоты среза управвх г ляемого фильтра 1 нижних частот в высокочастотную область. Среднечастотные компоненты сигнала проходят через полосовой фильтр 8, корректирукщий усилитель 9, пороговое устройство 10, сглаживаются интегратором 11 и поступают на вход амплитудного детектора 7, увеличивая аопротивление резистора 13, а значит, и длительность разряда конденсатора 12. Поэтому при воспроизведении программ с широким спектром и большой спектральной плотностью в области высоких частот конденсатор 12 не успевает разряжаться. Управляющее напряжение на входе управляемого фильтра 1 (О нижних частот становится стабильным, (Л соответствуя максимальной полосе пропускания. Переходные искажения будут минимальны. 1 ил. Вых

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК

А1 (19) (11) (50 4 С 11 В 5/00 (ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н A8TOPCKOMV СВИДЕТЕЛЬСТВУ

1j

I

Т., (21) 3882162/24-10 (22) 10.04.85 (46) 07.12.86. Бюл. У 45 (72) О.В. Зайцев . (53) 681.84(088.8) ых

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (S e) Авторское свидетельство СССР

У 532881, кл. G 11 В 5/00, 1976.

Авторское свидетельство СССР

И 538499, кл. С 11 В 5/00, 1975.

Радио, 1981, В 4, с. 42. (54) УСТРОЙСТВО ШУМОПОНИЖЕНИЯ (57) Изобретение предназначено для использования в звуковоспроиэводящей аппаратуре для понижения шума и позволяет повысить качество myMoпонижения. Напряжение на выходе амплитудного детектора 7 приводит к перестройке частоты среза управляемого фильтра 1 нижних частот в высокочастотную область. Среднечастотные компоненты сигнала проходят через полосовой фильтр 8, корректирукиций усилитель 9, пороговое устройство 10 сглаживаются интегратором 11 и поступают на вход амплитудного детектора 7, увеличивая сопротивление резистора 13, а значит, и длительность разряда конденсатора 12.

Поэтому при воспроизведении программ с широким спектром и большой спектральной плотностью в области высоких частот конденсатор !2 не успевает разряжаться. Управляющее напряжение на входе управляемого фильтра 1 нижних частот становится стабильным, соответствуя максимальной полосе пропускания. Переходные искажения будут минимальны. 1 ил.

12755

Изобретение относится к приборостроен -ю и предназначено для использования в звуковоспроизводящей аппаратуре для понижения шума.

Цель изобретения — повышение качества шумопонижения путем уменьшения переходных искажений и снижения чувствительности к импульсным помехам.

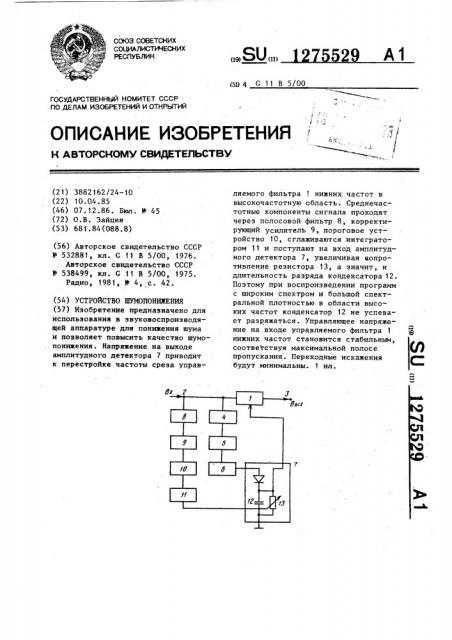

На чертеже представлена блок †схема устройства шумопонижения.

Устройство шумопонижения содержит управляемый фильтр 1 нижних частот, входную 2 и выходную 3 шины, фильтр 4 верхних частот, усилитель

5, первое пороговое устройство б, амплитудный детектор 7, полосовой фильтр 8, корректирующий усилитель

9, второе пороговое устройство 10, интегратор 11, конденсатор 12, управляемый резистор 13. амплитудного детектора, в качестве которого может использоваться транзистор. При этог" постоянная времени детектирования под действием управляющего напряже- 25 ния изменяется в пределах от 20-50 мс до 500 — 1 с. Постоянная времени интегратора 11 7 5-20 мс.

Частота среза фильтра 4 верхних частот 1ц выбирается в 1,5-3 раза ЗО выше минимальной частоты среза управляемого фильтра 1 нижних частот; Полоса пропускания полосового фильтра

8 в высокочастотной области должна ограничиваться значением fa, ее низкочастотная граница определяется со- . отношением где А — уровень шума относительно

tu номинального уровня сигнала, дб;

К вЂ” требуемое превышение сигнала над шумом для маскироВки шу- 45 ма различными частотами, дб/октаву.

Корректирующий усилитель 9 должен обеспечивать завал АЧХ относительно по мере приближения к f„ .

Устройство шумопонижения работает следующим образом °

При отсутствии на входе 2 устройства полезного сигнала управляющее напряжение на выходе детектора 7 соответствует минимальному значению частоты среза управляемого фильтра 1 нижних частот, и высокочастотные шу29

2 мы при прохождении через него ослабляются. При наличии на входе устройства сигнала его высокочастотные составляющие проходят через фильтр 4 верхних частот, усилитель 5, ограничиваются по минимуму пороговым устройством 6 и заряжают конденсатор

12 амплитудного детектора 7.

Появившееся на выходе амплитудного детектора 7 напряжение приводит к перестройке частоты среза управляемого фильтра 1 нижних частот в высокочастотную область. Среднечастотные компоненты сигнала проходят через полосовой фильтр 8, корректирующий усилитель 9, пороговое устройство 10, сглаживаются интегратором 11 и поступают на управляющий вход амплитудного детектора 7, увеличивая сопротивление резистора 13, а значит и длительность разряда конденсатора 12.

Поэтому при воспроизведении программ с широким спектром и большой спектральной плотностью в области высоких частот (например, эстрадной музыки) конденсатор 12 за промежуток времени между появлениями высокочастотных составляющих не будет успевать разряжаться, управляющее напряжение на входе управляемого фильтра 1 нижних частот будет оставаться относительно стабильньж, соответствуя максимальной полосе пропускания и переходные искажения будут минимальны.

При воспроизведении программ с меньшей спектральной плотностью в области высоких частот (симфоническая и камерная музыка, пение) высокочастотные составляющие, уровень которых соизмерим с уровнем шумов, не проходят через пороговое устройство 6 и частота среза минимальна.

Среднечастотные компоненты сигнала на выходе интегратора 11 не могут изменить частоту среза управляемого фильтра 1 нижних частот, благодаря чему исключается модуляция шума.

При наличии на входе устройства импульсных помех среднечастотные и высокочастотные составляющие каждого выброса приводят к появлению напряжений на выходах амплитудного детектора 7 и интегратора 11, причем по окончании выброса спустя время iz напряжение на управляющем входе детектора 7 падает и через время Е,, я „C управляемый фильтр 1 нижних частот перестраиваФормула изобретения

Устройство шумопонижения, содержащее управляемый фильтр нижних частот, подключенный между входной и выходной шинами, амплитудный детектор, выход которого соединен с управляющим входом управляемого фильтСоставитель А. Ерошкевич

Техред Л.Сердюкова Корректор М. Демчик

Редактор И. Дербак

Заказ 6568/45 Тираж 543 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб.,д. 4/5

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4

f 3 1 ется вниз по частоте. Если длительность выброса меньше, интегратор 11 не успевает сформировать на выходе напряжение и по окончании выброса управляемый фильтр 1 нижних частот перестраивается вниз спустя б / /

BpeMH 1 миц Так как ьо и (4 м гут быть значительно меньше времени спада слуховых ощущений, кратковременное появление шума не будет замечено. Аналогично устройство работает при воспроизведении речи, "вырезая" шумы из пауз.

275529 4 ра нижних частот, последовательно соединенные фильтр верхних частот и усилитель, причем вход фильтра верхних частот подсоединен к входной шине, о т л и ч а ю щ е е с я тем, 1 что, с целью повышения качества шумопонижения путем уменьшения переходных искажений и снижения чувствительности к импульсным помехам, в не10 ro введены первое и второе пороговые устройства, последовательно соединенные полосовой фильтр и корректирующий усилитель, интегратор, при этом вход первого порогового устройства подсоединен к выходу усилителя, а его выход — к входу амплитудного детектора, вход, полосового фильтра подсоединен к входной шине, а выход корректирующего усилителя — к входу второго порогового устройства, выход которого соединен через интегратор с управляющим входом амплитудного детектора.
