Устройство для управления накопителями на магнитной ленте

Устройство для управления накопителями на магнитной ленте

Иллюстрации

Показать все

Реферат



Изобретение относится к приборостроению и позволяет увеличить количество управляемых накопителей на магнитной ленте. В процессе записи отсчитывается каждый записанный на . магнитную ленту код, с шин 7 записываются коды циклического контроля. формируемые блоком 8 формирования и контроля кодов, вместе с блоком 9 постоянной памяти, в котором записаны соответствующие управляющие команды. Одновременно с записью производится считывание информации с магнитной ленты одного из накопителей через блок 6 согласования сигналов, а считанные коды контролируются блоком 8 формирования и контроля кодов и блоком 4 управления записью-считыванием. Запись заканчивается при считьшании кодов циклического и продольного контроля . После этого через блок 6 согласования сигналов снимается соответствующий управляющий сигнал, а Ф все временные интервалы разгона, ос (Л танова обрабатываются с помощью блока 5 формирования временных интервалов . 1 ил. /

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„SU„„12 55 (5!) 4 G 11 В 27/10

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ

ОПИСАНИЕ ИЗОБРЕТЕНИЯ 3

Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ЯЫс — - " (21) 3887737/24-10 (22) 02.04.85 (46) 07.12.86. Бюл. Н - 45 (72) А.P.Êàçàêîâ и В.Е.Салин (53) 534.852 (088.8) (56) Авторское свидетельство СССР

N - 824184, кл. G 06 Р 3/04, 1979.

Устройство управления магнитными накопителями 15 ВВМЛ-10-001 (И9

МЗ.857.040 ТУ). (54) УСТРОЙСТВО ДЛЯ УПРАВЛЕНИЯ НАКОПИТЕЛЯМИ НА ИАГНИТНОЙ ЛЕНТЕ (57) Изобретение относится к приборостроению и позволяет увеличить количество управляемых накопителей на магнитной ленте. В процессе записи отсчитывается каждый записанный на . магнитную ленту код, с шин 7 записываются коды циклического контроля, формируемые блоком 8 формирования и контроля кодов, вместе с блоком 9 постоянной памяти, в котором записаны соответствующие управляющие команды.

Одновременно с записью производится считывание информации с магнитной ленты одного иэ накопителей через блок 6 согласования сигналов, а считанные коды контролируются блоком 8 формирования и контроля кодов и блоком 4 управления записью-считыванием.

Запись заканчивается при считывании кодов циклического и продольного контроля.. После этого через блок 6 согласования сигналов снимается соответствующий управляющий сигнал, а все временные интервалы разгона, останова обрабатываются с помощью блока 5 формирования временных интервалов 1 ил

Для записи информации на блок 1 оперативной памяти через первый блок

2 согласования сигналов с первых шин

3 поступает записьгваемая информация, начальный адрес памяти 3ВМ (не показана) и код команды записи. Блок 4 управления записью-считыванием анализирует информацию, считанную из второго порта блока 1 оперативной памяти, и при получении в его заданном адресе кода команды записи подает через второй блок 6 согласования сиг55

1 12755 Изобретение относится к приборостроению, а именно к устройствам для управления накопителями на магнитной ленте.

Цель изобретения — увеличение количества управляемых накопителей на магнитной ленте.

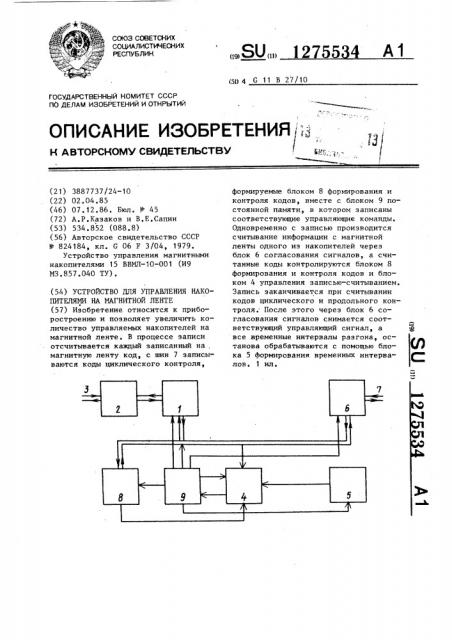

На чертеже приведена структурная схема устройства для управления накопителями на магнитной ленте. 10

Устройство для управления накопителями на магнитной ленте содержит блок 1 оперативной памяти, соединенный первым портом через первый блок 2 согласования сигналов с первыми ши- 15 нами 3, вторым портом — с входом блока 4 управления записью-считыванием, подключенного выходом к входу формирователя 5 временных интервалов и к входу второго блока 6 согласования сигналов, соединенного с вторыми шинами 7, и блок 8 формирования и контроля кодов, подсоединенный выходом к одному из входов блока 4 управления записью-считыванием и соответствую- 25 щими входами и выходами к соответствующим выходам и входам второго блока 6 согласования сигналов.

Кроме того, устройство для управления накопителями на магнитной ленте содержит блок 9 постоянной памяти, причем он включен между выходом и входом блока 4 управления записьюсчитыванием и входами блока 8 формирования и контроля кодов и блока 5 формирования временных интервалов, подключенного выходом к одному из входов блока 4 управления эаписьюсчитыванием, соединенного другим из входов с одним из выходов блока 8 формирования и контроля кодов, при этом блок 9 постоянной памяти подключен соответствующими выходами к состветствующим входам блока 1 оперативной памяти и второго блока 6 согласования сигналов.

34

2 налов и вторые шины 7 на один из накопителей (не показаны) соответствующий управляющий сигнал. После заданного времени ожидания разгона магнитной ленты, определяемого формирователем 5 временных интервалов, информация через первые 3 и вторые 7 шины поступает из ЭВМ на один иэ накопителей через заданные формирователем 5 временных интервалов промежутки времени.

В процессе записи отсчитывается каждый записанный на магнитную ленту код, а когда все коды записаны на магнитную ленту с вторых шин 7 записываются коды циклического контроля, формируемые блоком 8 формирования и контроля кодов, совместно с блоком

9 постоянной памяти, в котором записаны соответствующие управляющие команды. Одновременно с записью производится считывание информации с магнитной ленты одного из накопителей через второй блок 6 согласования сигналов, а считанные коды контролируются блоком 8 формирования и контроля кодов и блоком 4 управления записьюсчитыванием. В конце записанной и считанной информационной зоны осуществляется проверка записанных накопителем кодов циклического и продольного контроля. Запись заканчивается при считывании этих контрольных кодов. После этого через второй блок 6 согласования сигналов снимается соответствующий управляющий сигнал, а все временные интервалы разгона, останова, периоды между записываемыми кодами отрабатываются при помощи блока S формирования временных интервалов.

Кроме того, устройство может отрабатывать макрокоманды, которые записываются в блок 1 оперативной памяти через первый блок 2 согласования сигналов, после чего на вторых шинах формируется соответствующий управляющий сигнал и анализируется состояние накопителя на магнитной ленте и ожидается окончание режима перемотки. Затем начинается процесс пропуска первой информационной эоны, после чего происходит установка адреса памяти ЭВМ и запускается режим чтения информации с магнитной ленты одного из накопителей в память ЭЙМ, после которого на первых шинах 3 формируется команда в ЭВМ стартовать

Составитель В.Добровольский

Техред Л.Сердюкова Корректор С.йекмар

Редактор И.Дербак

) Заказ 6568/45 Тираж 543 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, г.ужгород, ул. Проектная, 4

3 1275 с заданного адреса. В конце каждого режима производится анализ на обнаФ ружение ошибки, при обнаружении которой отработка микрокоманды останавливается. 5

Формула изобретения

Устройство для управления накопи- 1Î телями на магнитной ленте, содержащее блок оперативной памяти, соединенный первым портом через первый блок согласования сигналов с первыми шинами, вторым портом с входом блока управления записью-считыванием, подключенного выходом к входу формирователя временных интервалов и к входу второго блока согласования сигналов, соединенного с вторыми шинами, и блок о формирования и контроля кодов, подсоединенный выходом к одному иэ входов блока управления записью-считыва534 4 нием и соответствующими входами и выходами к соответствующим выходам и входам второго блока согласования сигналов, отличающееся тем, что, с целью увеличения количества управляемых накопителей на магнитной ленте, в него введен блок постоянной памяти, причем блок постоянной памяти включен между выходом и входом блока управления записью-считыванием и входами блока формирования и контроля кодов и блока формирования временных интервалов, подключенного выходом к одному иэ входов блока управления записью-считыванием, соединенного другим из входов с одним из выходов блока форми,рования и контроля кодов, при этом блок постоянной памяти подключен соответствующими выходами к соответствующим входам блока оперативной памяти и второго блока согласования сигналов.
