Устройство для защиты потребителя от напряжения обратной полярности при включении питания

Устройство для защиты потребителя от напряжения обратной полярности при включении питания

Иллюстрации

Показать все

Реферат



Изобретение относится к электротехнике , в частности к релейной защите. Цель изобретения - расширение функциональных возможностей уст- , ройства. При подключении источника с полярностью + на полюсе 22 ток протекает через элемент защиты 21,,, диод 11 и обмотку реле В, которое срабатьюает, замыкая контакты 13 и 20 На выводы 14 и 17 потребителя 1 подается напряжение соответствующей полярности. При подключении источника с другой полярностью ток протекает через диод 5, обмотку реле 2, элемент защиты 21. Реле 2 срабатывает, замыкая контакты-16 .и 19. На выводы 14 и 17 потребителя 1 подается напряжение той же полярности . При поступлении на вход .устройства кратковременных пиковых перенапряжений обратной полярности, когi да реле 2 не успевает сработать,а реле 8 отпустить, эти перенапряжеСЛ ния закорачиваются диодом 5 н не проходят на вход потребителя 1. 1 ил,

СОЮЗ СОВЕТСКИХ

СОЦИАЛ ИСТИЧЕСНИХ

РЕСПУБЛИК

„„SU„„12?5625 А1 (51)4 Н 02 Н 3 18

ОПИСАНИЕ ИЗОБРЕТЕНИЯ, (р ;f

Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3886032/24-07 (22.) 19.04.85 (46) 07.1 2.86. Бюл. Р 45 (72) Е.П.Тютюнник и В.Л,Пинский (53) 621.316.925(088.8) (56) Сизых Г.Н. Электропитание устройств связи. — М.: Радио и связь, 1982, рис. 16,10.

Заявка ФРГ Р 2236846, кл. 2) cL 32, 1974. (54) УСТРОЙСТВО ДПЯ ЗАЩИТЫ ПОТРЕБИТЕЛЯ ОТ НАПРЯЖЕНИЯ ОБРАТНОЙ ПОЛЯРНОСТИ ПРИ ВКЛЮЧЕНИИ ПИТАНИЯ (57) Изобретение относится к электротехнике, в частности к релейной защите. Цель изобретения — расширение функциональных воэможностей уст- . ройства. При подключении источника с полярностью "+" на полюсе 22 ток протекает через элемент защиты 21,, диод ll и обмотку реле 8, которое срабатывает, замыкая контакты 13 и

20. На выводы 14 и 17 потребителя

1 подается напряжение соответствующей полярности. При подключении источника с другой полярностью ток протекает через диод 5, обмотку реле 2, элемент защиты 21. Реле 2 срабатывает, замыкая контакты 16 и

19, На выводы 14 и 17 потребителя 1 подается напряжение той же полярности, При поступлении на вход .устройства кратковременных пиковых перенапряжений обратной полярности, когда реле 2 не успевает сработать,а реле 8 отпустить, эти перенапряжения закорачиваются диодом 5 и не проходят на вход потребителя 1. 1 ил.

1 127

Изобретение относится к электротехнике и предназначено для использования в устройствах электропитания потребителей, для которых недопустима подача питания обратной полярности.

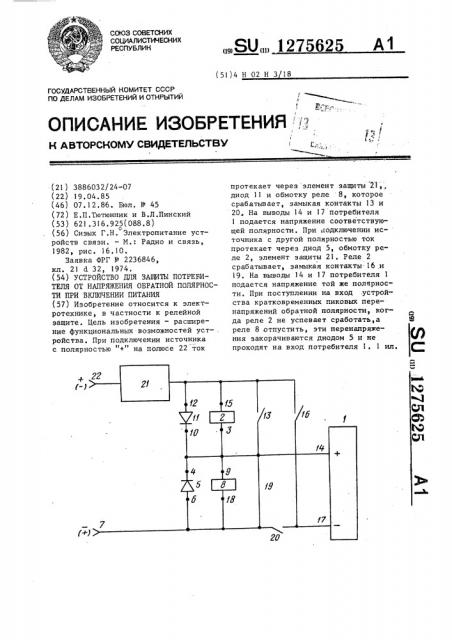

Цель изобретения — расширение функциональных возможностей путем обеспечения защиты от пиковых перенапряжений обратной полярности, повышение надежности и экономичности, На чертеже представлена схема устройства.

Устройство для защиты потребителя 1 от напряжения обратной полярности при включении питания содержит первое реле 2, обмотка которого первым выводом 3 соединена с первым выводом 4 первого диода 5> вторым выводом 6 подключенного к первому полюсу 7 источника питания, второе реле 8, обмотка которого первым выводом 9 соединена с первым выводом 10 второго диода 11, вторым выводом 12 подключенного через первый замыкающий контакт 13 второго реле 8 к первому выводу 14 потребителя 1. Второй вывод 15 обмотки 2 первого реле соединен с вторым выводом 12 второго диода ll и через первый замыкающий контакт 16 первого реле 2 - с вторым выводом 17 потребителя 1, Первые выводы 3 и 9 соответственно обмоток 2 и 8 первого и второго реле ,подключены к первому выводу 14 потребителя, второй вывод 18 обмотки

8 второго реле соединен с вторым выводом 6 первого диода 5, через второй замыкающий контакт 19 первого реле 2 — с первым выводом 14 потребителя 1, через второй замыкающий контакт 20 второго реле 8 — с вторым выводом 17 потребителя 1. В устройстве имеется элемент 21 максимальной токовой защиты, выполненный, напри мер, в виде плавкого предохранителя, .включенный между вторым полюсом 22 источника питания и BTopbIM выводом

15 обмотки 2 первого реле.

Устройство работает следующим образом.

При подключении источника с полярностью "+" на полюсе 22 ток протекает через элемент 21 защиты, ди.од 11 и обмотку реле 8, которое срабатывает, замыкая контакты 13 и 20.

На выходы 14 и 17 потребителя 1 подается напряжение соответствующей полярности, При подключении источни5625

f5

ЗО

5Q

55 ка с другой полярностью ток протекает через диод 5, обмотку реле 2 и элемент 21 защиты. Реле 2 срабатывает, замыкая контакты 16 и 19. На вы- . воды 14 и 17 потребителя 1 подается напряжение той же полярности, При поступлении на вход устройства кратковременных пиковых перенапряжений обратной полярности, когда реле 2 не успевает сработать, а реле 8 отпустить, эти перенапряжения закорачиваются диодом 5 и не проходят на вход потребителя 1. При возникновении неисправностей в устройстве, например при неразмыкании контактов одного реле и замыкании другого (режим короткого замыкания источника), срабатывает элемент 21 максимальной токовой защиты, отключающий потребитель, Положительный эффект предлагаемого устройства заключается в расширении функциональных возможностей путем обеспечения защиты от кратковременных пиковых обратных перенапряжений, повышении надежности и экономичности, так как в каждый момент време»1и в устройстве эапитано только одно реле, в то время как в известном устройстве одйовременно запитаны 2 реле. За счет работы с одним включенным реле уменьшены расход электроэнергии, потребляемой устройством, и перегрев элементов устройства,что повышает его безотказность и долговечность.

Формула изобретения

Устройство для защиты потребителя от напряжения обратной полярности при включЕнии питания, содержащее первое реле, обмотка которого первым выводом соединена с первым выводом первого диода, вторым выводом подключенного к первому полюсу источника питания, второе реле, обмотка которого первым выводом соединена с первым выводом второго диода,вторым выводом подключенного через первый замыкающий контакт второго реле к первому выводу потребителя, о т— л и ч а ю щ е е с я тем, что, с целью расширения функциональных возможностей путем обеспечения защиты от пиковых перенапряжений обратной полярности, повышения надежности и экономичности, второй вывод обмотки пер1275625

Составитель 0.Орлов

Редактор Н,Яцола - Texpep,Ì.Õoäàíè÷

Корректор А. Зимокосов

Заказ 6574/50 Тираж 61 2 Подпи сное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раутпская наб., д. 4/5 с

Производственно-полиграфическое предприятие, r Ужгород,ул, Проектная, 4 вого реле соединен с вторым выводом второго диода и через первый замыкающий контакт первого реле - с вторым выводом потребителя, первые выводы обмоток первого и второго реле подключены к первому выводу потребителя, второй вывод обмотки второго реле соединен с вторым выводом первого диода, через второй замыкающий контакт первого реле — с первым выводом потребителя, через второй замыкающий контакт второго реле - с вторым выводом потребителя, между вторым полюсом источника питания и вторым выводом обмотки первого реле включен элемент максимальной токовой защиты.
