Способ преобразования постоянного напряжения в переменное синусоидальное напряжение низкой частоты

Способ преобразования постоянного напряжения в переменное синусоидальное напряжение низкой частоты

Иллюстрации

Показать все

Реферат



Изобретение относится к электротехнике и может быть использовано в системах вторичного электропитания, автоматики и электропривода для преобразования постоянного напряжения в переменное синусоидальное низкой частоты . Цель изобретения - повышение качества выходного напряжения путем улучшения его спектрального анализа и уменьшения уровня высокочастотных помех. Ключевой инвертор 1 генерирует высокочастотные прямоугольные импульсы с линейно-изменяемой паузой на нуле. Это напряжение поступает на вход полосового фильтра 2. Его синусоидальное напряжение высокой частоты подается на вход выпрямителя 3, выходное напряжение которого посту«€ пает на вход циклоинвертора 4. Пере (Л менное напряжение последнего подается на фильтр 5 нижних частот. Выпрямитель и циклоинвертор образуют демодулятор , формирующий напряжение с низкочастотной огибающей. 2 ил. to сд оо

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)4 Н 02 М 7/53

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н АBTOPGHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3798491/24-07 (22) 26.06.84 (46) 07.12.86. Бюл.¹ 45 (72) В.А.Телегин, В.П.Чижиков и Л.M.Ñîëíöå (53) 621.314.58(088,8) (56) Тонкаль В.F..,Мельничук Л.П., Новосельцев А.В., Дыхненко 10.И. Полупроводниковые преобразователи модуляционного типа с промежуточным звеном повьппенной частоты. — Киев:

Наукова думка, 1981, с.159, рис.77,r

Электронная техника в автоматике:

Сб./Под ред, И.И,Конева. 1977, вып,9, с,189, рис,1, (54) СПОСОБ ПРЕОБРАЗОВАНИЯ ПОСТОЯННО—

ГО НАПРЯЖЕНИЯ В ПЕРЕМЕННОЕ СИНУСОИДАЛЬНОЕ НАПРЯЖЕНИЕ НИЗКОЙ ЧАСТОТЫ (57) Изобретение относится к электротехнике и может быть использовано в системах вторичного электропитания, „„SU„„1275713 А 1 автоматики и электропривода для преобразования постоянного напряжения в переменное синусоидальное низкой частоты. Цель изобретения — повышение качества выходного напряжения путем улучшения его спектрального анализа и уменьшения уровня высокочастотных помех. Ключевой инвертор 1 генерирует высокочастотные прямоугольные импульсы с линейно-изменяемой паузой на нуле. Это напряжение поступает на вход полосового фильтра 2. его синусоидальное напряжение высокой частоты подается на вход выпрямителя 3, выходное напряжение которого поступает на вход циклоинвертора 4, Переменное напряжение последнего подается на фильтр 5 нижних частот. Выпрямитель и циклоинвертор образуют демодулятор, формирующий напряжение с низкочастотной огибающей. 2 ил, 1.275713

Изобретение относится к электротехнике и может быть использовано в системах вторичного электропитания, автоматики и электропривода для преобразования постоянного напряжения в перемен- 5 ное синусоидальное низкой частоты, Цель изобретения — повьппение качества выходного напряжения путем улучшения его спектрального состава и снижения уровня высокочастотных

10 помех.

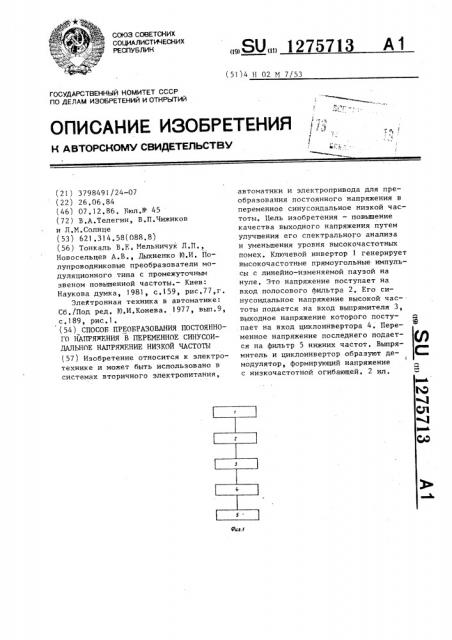

На фиг.1 представлена функциональная схема устройства для реализации способа; на фиг.2 — осциллограммы, иллюстрирующие последовательность !

5 преобразований сигнала.

Ключевой инвертор 1 генерирует высокочастотные прямоугольные импуль" сы напряжения U (фиг,2) с линейно

1 изменяемой паузой на нулевом уровне, Это напряжение поступает на вход полосового фильтра 2, Его синусоидальное выходное напряжение U высокой частоты подается на вход выпрямителя

3. Выпрямленное напряжение U3 посту25 пает на вход циклоинвертора 4, Переменное напряжение U с выхода циклоинвертора подается на вход фильтра 5 нижних частот, где происходит окончательное сглаживание формы выходного З0 низкочастотного синусоидального напряжения U5. Выпрямитель и циклоинвертор образуют демодулятор, формирующий напряжение с низкочастотной огибающей.

Предлагаемый способ позволяет снизить уровень высокочастотных помех и улучшить форму выходного напряжения за счет гладкой формы высокочастотного напряжения и синусоидальной формы его огибающей на выходе полосового фильтра.

@ормулаиэобретения

Способ преобразования постоянного напряжения в переменное синусоидальное напряжение низкой частоты, при котором путем инвертирования формируют импульсы напряжения высокой частоты прямоугольной формы с нулевой паузой и с относительной длительностью, изменяющейся в течение полупериода низкой выходной частоты по симметричному треугольному закону, преобразовывают их путем демодуляции в напряжение низкой частоты, заполненное высокочастотными импульсами, и производят низкочастотную фильтрацию выходного напряжения, о т л и ч а— ю шийся тем, что, с целью повышения качества выходного напряжения путем улучшения его спектрального состава и снижения уровня высокочастотных помех, прямоугольную форму указанных импульсов напряжения высокой частоты преобразовывают в синусоидальную путем высокочастотной полосовой фильтрации.

12757 l 3

Составитель В.Моин

Редактор B.Ïåòðàø Техред А.Кравчук

Корректор В,Синицкая

Тираж 631 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д.4/5

Заказ 6578/54

Производственно-полиграфическое предприятие, г,ужгород, ул.Проектная,4
