Способ обработки уступов карьера

Способ обработки уступов карьера

Иллюстрации

Показать все

Реферат



Изобретение относится к горной промышленности и предназначено для открытой разработки месторождений полезных ископаемых со взрывной подготовкой горной массы. Цель изобретения - повышение технологического ,качества взорванной горной массы путем уменьшения сопротивления на подошве. уступов. Для этого забуривание наклонных скважин нижнего уступа производят на расстоянии, равном 12-20 диаметрам заряда взрывчатого вещества (ВВ) от нижней бровки верхнего уступа. Центр зар;|да ВВ у скважин наклонного ряда располагают в точке пересечения проекции нижней бровки верхнего уступа с осями наклонных скважин. После выемки горной массы с верхнего уступа бурят скважинные ряды параллельно взрывному наклонному ряду скважин с кровли нижнего уступа:. Первый ряд скважин по целику располагают на i его контакте с дробленой от взрьшания наклонного ряда скважин горной Ш массой и ведут отбойку в зажиме. После отбойки блока производят погрузку дробленой массы и ее перемещение в места складирования. 3 ил.

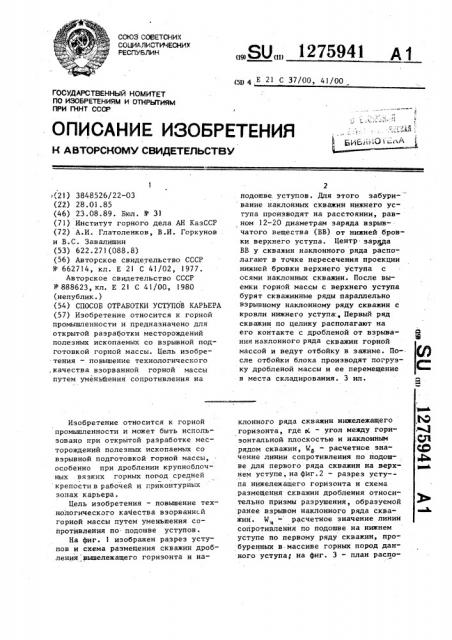

СОЮЗ СОЕЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН д511 4 Е 21 С 37/00, 41/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

H А BTOPCHOMV СВИДЕТЕЛЬСТВУ.Ю

3 ,Щ сО Рь

ГОСУДАРСТВЕННЫЙ НОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

;{21) 3848526/22-03 (22) 28.01.85 (46) 23.08.89. Бюл. Ф 31 (71) Институт горного дела АН КазССР (72) А.И. Глатоленков, В.И. Горкунов и В.С. Завалишин (53) 622.271(088.8) (56) Авторское свидетельство СССР

У 662714, кл. Е 21 С 41/02, 1977.

Авторское свидетельство СССР 888623,кл. Е 21 С 41/00, 1980 (непублик..) (54) СПОСОБ ОТРАБОТКИ УСТУПОВ КАРЬЕРА (57) Изобретение относится к горной промышленности и предназначено для открытой разработки месторождений полезных ископаемых со взрывной подготовкой горной массы. Цель изобретения — повышение технологического ,качества взорванной горной массы путем уменьшения сопротивления на

Изобретение относится к горной промышленности и может быть использовано при открытой разработке месторождений полезных ископаемых со взрывной подготовкой горной массы, особенно при дроблении крупноблочных .вязких горных погод средней крепостив рабочей и гриконтурных зонах карьера, Цель изобретения — повышение технологического качества вэорваннсй горной массы путем уменьшения сопротивления по подошве уступов.

На фиг. 1 изображен разрез уступов и схема размещения скважин дробления вышележащего горизонта и на„.SU,„, 1275941 А 1

2 подошве. уступов. Для этого забури вание наклонных скважин нижнего уступа производят на расстоянии, равном 12-20 диаметрам заряда взрывчатого вещества (ВВ) от нижней бровки верхнего уступа. Центр заряда

ВВ у скважин наклонного ряда располагают в точке пересечения проекции нижней бровки верхнего уступа с осями наклонных скважин. После выемки горной массы с верхнего уступа бурят скважинные ряды параллельно взрывному наклонному ряду скважин с кровли нижнего уступа: ° Первый ряд скважин по целику располагают на его контакте с дробленой от взрывания наклонного ряда скважин горной массой и ведут отбойку в зажиме. После отбойки блока производят погрузку дробленой массы и ее перемещение в места складирования ° 3 ил. клонного ряда скважин нижележащего горизонта, где рс — угол между горизонтальной. плоскостью и наклонным рядом скважин, Ъэ — расчетное значение линии сопротивления по подош- . ве для первого ряда скважин Hà верхнем уступе, на фиг.2 — разрез усту-па нижележащего горизонта и схема размещения скважин дробления относительно призмы разрушения, образуемой ранее взрывом наклонного ряда скважин. W:„ - расчетное значение линии сопротивления по подошве на нижнем уступе по первому ряду скважин, пробуренных в.массиве горных пород данного уступау на фиг. 3 — план распо1275941 ложения скважиннььх рядов на кровле ,нижележащего горизонта относительно контакта целика с вэорваннои ранее наклонным рядом скважин горной:массы.

Скважинные ряды 1 на уступе вышележащего горизонта 2 бурят в несколько рядов. Первый ряд скважин 3 бурят вдоль простирания плоскости откоса 4 уступа на расстоянии W,,соответствующем линии сопротивления по подошве 5 (фиг. 1). Предварительно значение Ыв увязывается с параметрами наклонного ряда скважин 6, который бурится с подошвы 5 уступа вышележащего горизонта 2. Наклонный ряд скважин 6 бурят с падением к выработанному пространству 7 на высоту нижележащего горизонта 8, т.е.,цо подошвы 9 нижележащего горизонта 2О

8. Устье 10 наклонного ряда скважин

6 на подошве 5 размещают на расстоянии 12-20 диаметров заряда от нижней бровки 11 уступа вышележащего горизонта 2. Это расстояние устанавливают в зависимости от высоты нижележащего горизонта 8, диаметра скважины, массы заряда ВВ в наклонном ряду скважин 6 и угла наклона о этого ряда. При этом необходимо добить- 30 ся такого положения, когда центр 12 заряда в наклонном ряду скважин 6 будет размещен в вертикальной проекции под нижней бровкой 11 уступа вышележащего горизонта 2. Наклонный ряд скважин 6 бурят на всю длину подготавливаемого к взрыву блока на нижележащем горизонте 8.

После зарядки скважин ВВ и коммутации сети производят с соответ. — 4О ствующим инициированием взрывную отбойку блока на вышележащем горизонте 2, который включает скважинные ряды 1, первый скважинный ряд 3 и наклонный ряд скважин 6. Затем рроизводят с подошвы 5 экскавацию взорванной горной массы вышележащего горизонта 2.

От взрыва заряда ВВ наклонного скважинного ряда 6 на всем его протя-5О женин по длине блока вышележащего горизонта 2 разрыхляется массив горных пород в толще нижележащего горизонта 8, образуя призму 13 разрушения с вершиной 14, расположенной на подошве 9 нижележащего горизонта

8 (фиг. 2) ° Призма разрушения между целиком и разрушенной горной массой вдоль простирания наклонного ряда скважин 6 образует контакт

1., относительно которого в последующем при обработке нижележащего горизонта 8 производят разбивку блока и осуществляют направление отбойки 16 при разрыве зарядов ВВ в первом скважинном ряду 17 и последующих скважинных рядах 18.

В плане первый скважинный ряд 17 с подошвы 5 вышележащего горизонта

2 или, что идентично, с кровли нижележащего горизонта 8 бурят параллельно взорванному ранее наклонному ряду скважин в (фиг. 3) При этом расстояние от устья скважин первого ряда 17 до контакта 15 по подошве 5 в сторону целика или в сторону призмы 13 разрушения выбирают в соответствии с расчетным значением N (ôèã. 2) . Направление отбойки 16 скважинных рядов на нижележащем горизонте 8 осуществляют в сторону призмы разрушения (гри нарезке разрезной траншеи на этом горизонте) или при наличии откоса уступа в двух направлениях — в сторону призмы 13 разрушения и в сторону выработанного пространства 7. оконтуренного с массивом горных пород откосом уступа. После взрывной отбойки блока на нижележащем горизонте 8 экскаватором с подошвы 9 нижележащего горизонта 8 производят погрузку дробленой горной массы в транспортные средства для дальнейmего ее перемещения в места.складирования.

Формула изобретения

Способ отработки уступов карьера, включающий проведение буровэрывных работ на двух смежных уступах с бурением с подошвы верхнего уступа наклонных скважин, направленных в сторону, противоположную падению откосов уступов, на всю высоту нижнего уступа, отбойку и выемку горной массы, отличающийся тем, что, с целью повышения технологического качества взорванной горной массы путем уменьшения сопротивления по подошве уступов, забуривание наклонных скважин нижнего уступа производят на расстоянии, равном 12-20 диаметрам заряда ВВ от нижней бровки верхнего уступа, центр заряда ВВ у скважин наклонного ряда располагают в точке пересечения проекции нижней бровки верхнего уступа с осями наклонных скважин, а после выемки горной массы, 5 12759ч1 6 с верхнего уступа бурят скважинные ря- жин по целику располагают на ды параллельно взорванному наклонному его контакте с дробленой от взрываряду скважин с кровли некиего усту- ния наклонного ряда скважин горной па, при этом первый ряд сква- массой и ведут отбойку в зажиме.

1 ".. 75941

17
