Реферат



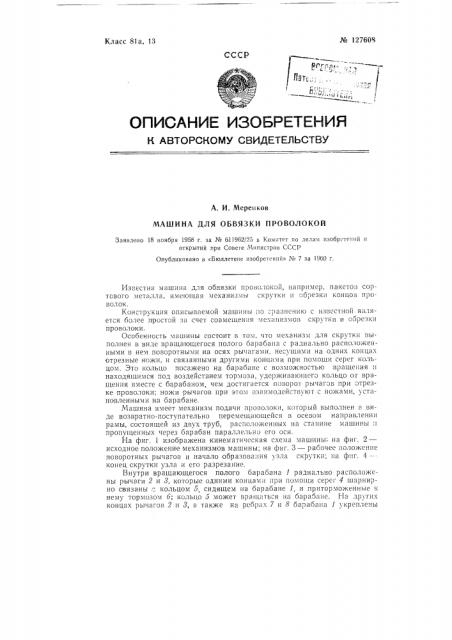

,й1"а 127608

Класс 81а, 13

СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

А. И. Мерецков

МА1БИИА ДЛЯ ОБВЯЗКИ ПРОВОЛОКОЙ

Заявлено 18 ноября 1958 r, за № 611962125 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретений» № 7 за 1960 г.

Известна машины для обвязки проволокой, например, пакетов сорТОВОГО )1ет?1.!ла, име101цая механизм ы скр) тки и порезки концов проволок, Конструкция описываемой машины по "равнению с известной является более простой зы счет совмешения мех11низмов скрутки и обрезки проволоки.

Особенность мышины состоит в том, что механизм для скрутки Выполнен в виде вращающегося полого барабана с радиально расположенными в нем поворотными на осях ры игами, несушими на одних концах отрезные ножи. и связанными другими концами при помощи серег кольцом. Это кольцо посажено на бараоане с возможностью вращения 11 находяшимся под воздействием тормоза, удерживаюшего кольцо ог вращения вместе с барабаном, чем достигается поворот рычагов при отрезке проволоки; Ho?KH рычагов при этом Взаимодействуют с ножами, установленными на барабане.

Машина имеет механизм подачи проволоки, который выполнен v. виде возвратно-поступательно перемещающейся в осевом направлении рамы, состоящей из двух труб, расположенных на станине машины II пропущенных через барабан napaëëåëI:í;) его оси.

На фиг 1 изображена кинематическая схема машины; на фиг. 2— исходное положение механизмов машины; на фиг. 3 — рабочее положение поворотных рычагов и начало образова;1ия узла скрутки; на ф11г. 4— конец скрутки узла и его разрезание.

Внутри врашающегося полого барабана 1 радиально расположены рычаги 2 и ), которые одними концами при помощи серег 4 шарнирно связаны," кольцом 5 сидящем на барабане 1, и приторможенные к нему тормозом 6; кольцо 5 может вра1цыться ны барабы Ic. На др тих концах рычагов 2 и 8, а также на рсорах 7 и 8 барабана 1 укреплены

¹ 127608 ножи 9. Барабан 1 приводится во вращение от электродвигателя 10 через шестерню 11, сцепленную с зубчатым венцом барабана; в исходном положении электродвигатель 10 затормаживается тормозом 12.

Проволока 18, предназначенная для обвязки, например, пакета 14 сортового металла, сматывается с катушек 15 и 1б, установленных на неподвижных подставках 17 и 18. Для установки барабана 1 на определенном расстоянии от обвязываемого пакета 14, достаточном для ооразования надежного узла скрутки из проволоки и устранения слабины проволоки в процессе обвязки, машина смонтирована па катках 19, перемещающихся в пределах расстояния между передвижными упорами

20, и уравновешена грузом 21, Г1одача Hpnaoлоки 18 для ооьязки пакета 14 осуществляется механизмом, выполненным следующим образом. Две трубы 22 и 28 поперечной связью 24 связаны со штоком пневмоцилиндра 25 и прсдс1авляюг собою рамку, которая имеет возможность возвратно-поступательного перемещения вдоль оси бараоана 1. Трубы 22 и 28 пропу1цены чере1 полость последнего параллельно его оси.

Для обвязки пакета 14 сортового металла проволоку с катушек 15 и 1б заправляют в правильные ролики 2б и пропускают через трубы 22 и 28, которые с помощью пневмоцилиндра 25 устанавливаются в крайнее левое положение (фиг. 2), проходя через барабан 1, в котором рычаги 2 и 8 находятся в разведенном положении, образуя шсль для прохода труб 22 и 28. Подлежаший обвязке пакет 14 подается в промежуток между трубами 22 и 28, а концы проволок, выходящие из этих труб, скручиваются в узел 27. После этого трубы 22 и 28 перемещаются в правое крайнее положение (фиг. 3), обтягивая пакет 14, и электродвигатель 10 выключается. При зрашснии барабана 1 рычаги 2 и 8 разворачиваются до упоров, имеющихся на приливах барабана, и начнHaloi вращаться вместе с барабаном и кольцом 5, преодолевая усилие тормоза б, который после этого может быть освобожден, а проволоки, перекручиваясь относительно друг друга, образуют узел скрутки. Через несколько оборотов электродвигатель 10 выключается, барабан о=танавливается (фиг. 4), рычаги 2 и 8 занимают исходное положение и узел скрутки разрезается на две части с отделением обвязки на пакете 14 от обвязочной проволоки в трубах 22 и 28. Готовый пакет снимается с машины, а трубы 22 и 28 с обвязочной проволокой, скрученной в узел, становятся в исходное крайнее легое положение.

Предмет изобретения

1. Машина для обвязки IlpOBOcinêné, с1гаожен1гая механизмами подачи, скрутки и обрезки концоз проволок, о т л и ч à ю щ а я с я тем, что, с целью упрощения конструкции путем совмещения механизмов скрутки и обрезки, механизм скрутки выполнен в «иде вращаюшегося полого барабана, с радиально pacH0;10>IIC;IH nIH в нем поворотными на осях рачагами, несущими;1а одних концах отрезные ножи H связанными другими концами при помощи ccper с кольцом, посаженным на Gapaбане с возможностью вращения и находяшю1ся под воздействием тормоза, удержива1ощсго кольцо 0Т вращения I, lecTe c оарабаном, He%I Dblзывается поворот рычагов при отрезке, причем ножи рычагов приходяг

ВО взаимодеиствие с ножами. 4 cTBHOH;IcIIHûúiH на GapB!IBHe

2. MaiIIIHHB по п. 1, 0 тли ч а ю щ а я с я тем, что, с целью подачи проволоки со стационарн1.1х катушек, механизм подачи выполнен в виде возвратно-поступател1 Hо перемешаюшейся в осевом направлении рамы, состоящей из двух труо, расположенных на станине машины, пропущенных через барабан параллельно его оси.
