Радиоизотопный термоэлектрический генератор

Радиоизотопный термоэлектрический генератор

Иллюстрации

Показать все

Реферат



1, РАДИОИЗОТОГГНЫЙ ТЕРМОЭЛЕКТРИЧЕСКИЙ ГЕНЕРАТОР, содержащий герметичный корпус с теплоотводяпщм радиатором , тепловой блок. два термоэлектрических преобразователя, расположенных между тепловым блоком и торцовыми частями корпуса и устройство поджима термоэлектрических преобразователей отличающийс я тем, что, с целью повьшения его надежности и расширеитя области применения, внутри герметичного корнуса распололсен подвижный теплопроводящий стакан, контактирующий с корпусом по цилиндрической поверхности и разДеляю 1ц-1й внутреннюю полость корпуса на две части, в одной из которых между корпусом и внешней стороной стакана установлено устройство поджима, а в другой между днищем стакана и корпусом соосно с устройством поджима и корпусом установлень lep soэлeктpичecкиe преобразователи и тепловой блок, при этом торцовая поверхность одного из термоэлектрических преобраздвдтелей выполнена сферической, а другого сферической или плоской. 2, Генератор по п.1, о т л и чающийся тем, что радиус сферической поверхности равен расстояшпо между центром теплового блока и местом контакта по сфере. ю -Hj СП 00

COl03 СОВЕТСКИХ

СОЦИАЛИСТЬИКИИХ

РЕСПУБЛИН

А1,SU„ 27

ОПИОАНИЕ ИЗОБРЕТЕНИЯ ;

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (46) 07,12.91. Бюл, 1"- 45 (21) 3898672/25 (22) 21,03.85 (72) К.П.Гусляков, В.N.Kîäþêoí, А.И.Платов, Б.С.Суков и В.А.Терентьев (53) 621.362 (088.8) (56) Корлис У., Харви Д. Источники энергии на радиоактивных изотопах.

М,; 1967, с. 245, Авторское свидетельство СССР

Р 818404, кл, Н 01 I. 35/04, 1980. (54)(57) l. РАДИОИЗОТОПНЬ1И ТЕРМОЭЛЕКТРИЧЕСКИЙ ГЕНЕРАТОР, содержащий герметичный корпус с теплоотводящим ра- диатором, тепловой блок,. два термоэлектрических преобразователя, расположенных между тепловым блоком и торцовыми частями корпуса и устройство поджима термоэлектрических преобразователей, ь т л и ч а ю щ и й— с я тем, что, с целью повышения его надежности и расширения области (51)5 О 11 H 1/00, Н 01 L 35/04 применения, внутри герметичного кор(гуса расположен подвижный теплопроводящий стакан, контактирующий с корпусом по цилиндрической поверхности и разделяющий внутреннюю полость кор", пуса на две части, в одной из которых между корпусом и внешней стороной днища стакана установлено устройство поджима, а в другой между днищем стакана и корпусом соосно с устройством подж ма и KopI усом установлены ". ермоэлектрические преобразователи и - åïëîâîé блок, при этом торцовая поверхность одного из термоэлектрических преобраэователей выполнена сферической, а другого сферической нли плоской.

2, Генератор по и. 1, отличающийся тем, что радиус сферической поверхности равен расстоянию между центром теплового блока и местом контакта по сфере.

1276 I 58

Составитель И.Атменов

Редактор Г,федотов Техред Я„)"лущенко Корректор Г.Рещетннк

Заказ 4662 . 1 прлж Подписное

ВИИИПИ Государственного комитета СССР по делам и 3обретеннй н открытий

313035, Г1осква, Ж-35, Реущская неб,, д, 4/5

Производственно-ноян рафнческое предприятие, г. Ужгород, ул, Проектная, 4

Изобретение относится к технике преобразования тепловой энергии в элеетрическую9 в частнОстир к устро»» ству радиоиэотопного термоэпектрического генератора.

Целью изобретения является повы" . п»е»»ие надежности и расп»ирение области применения радиоизотопного термоэлектрического генератора.

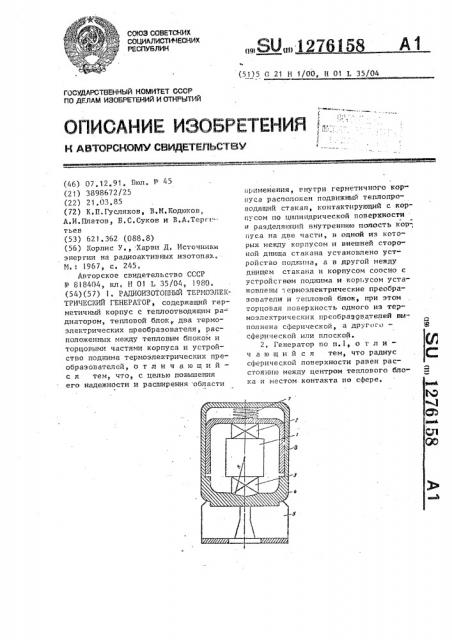

На чертеже изображен общий вид предлагаемого радиоизотопного генератора.

Генератор. содержит тепловой блок закрепленные на нем термоэлектрические преобразователи 2 и 3, гер", метичный корпус с радиатором 5„теплоотводящий стакан б и устройство 7 поджима термоэлектрических преобразователей 2 и 3 к тепловоспринимающим поверхностям корпуса 4 и теплоотводящего стакана б. Теплоотдающая, поверхность термоэлектрического преобразователя 2 прижата к теплоотво= дящему стакану 6 по плоскости, а термоэлектрического преобразователя 3к оболочке 4.по сфере. теплопроводящнй стакан 6 выполнен подвижным в осевом направлении относительно Iepметичной Оболочки 4 и контактирует с ней по цилиндрической поверхности.

Тепло от теплового блоке I передается через термоэлектрический пре.образователь 3 непосредственно на торцовую часть герметичной оболочки

4 корпуса с. радиатором 5. Тепло, проходящее через термоэлектрический преобразователь 2, передается сначала Е»В подв»»жнь»й теплоОТВОдящий cTQ" кан б, затем от него Е»а цилиндрическую часть оболочки 4 копуса.

При работе генератора возможно возникновение перекосов (непараллель

16 ности) контактирующих поверхностей термоэлектр»». еских преобразователей

2 и 3 относительно,элементов 4 и 6 корпуса из-эа деформации элементов конструкции в результате тер»п»ческих

»5 воздействий нли динамических нагрузок; Конструкция генератора позволяет компенсировать перекосы за счет проскальзывания термоэлектрических преобразователей 2 и 3 совместно с

26 Y e II JI o B 51 M 6 II o K o M I о т».» О с и т ел ь»» о K o P пуса 4 и стакана б.

Оптимальный радиус R сферической поверхности равен расстоянию между центром теплового блока и местом конт акта по сфер ь.

При больщем радиусе нели п»е непаралледьности контактирующих поверхностей теплового блока и термоэлектрических преобразователей приЗО водит к их чначительному сдвигу относительно оси корпуса, при ме»»ьшец радиусе — к значительному наклону относительно оси корпуса.
