Изобретение относится к механической очистке поверхности от загрязнений.

Цель изобретения — повышение долговечности.

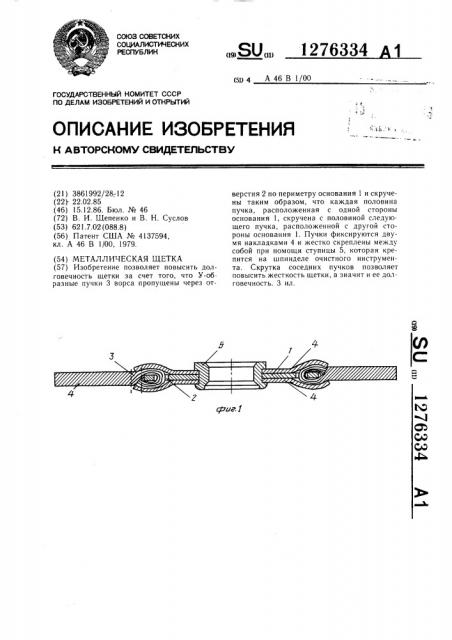

На фиг. 1 изображена металлическая дисковая щетка; общий вид; на фиг. 2— щетка для очистки плоских поверхностей, общий вид; на фиг. 3 — схема скрутки пучков щетки.

Металлическая щетка содержит основание 1 в виде диска с отверстиями 2 по его периметру. У-образные пучки 3 ворса пропущены через отверстия 2, причем пучки скручены таким образом, что каждая половина пучка, расположенная с одной стороны основания, скручена с половиной следующего пучка, расположенной с другой стороны основания. Пучки фиксируются двумя накладками 4, жестко скрепленными между собой при помощи ступицы 5. Ступица 5 крепится на шпинделе высокоскоростного инструмента.

Шетка работает следующим образом.

Вращение от шпинделя инструмента передается на основание 1 и ворс 3 щетки, который очищает поверхность от окалины, шлака, ржавчины или краски. Скручивание соседних половин У-образных пучков позволяет повысить жесткость пучков, а значит и долговечность щетки.

Металлическая щетка, содержащая основание со сквозными отверстиями, в каждом из которых пропущен ворс с образованием

У-образных пучков, концы которых попарно скручены между собой, отличающаяся тем, что, с целью повышения долговечности, концы пучков скручены таким образом, что один конец каждого пучка скручен с концом соседнего пучка, расположенного по другую сторону основания.
