Способ очистки изделий

Способ очистки изделий

Иллюстрации

Показать все

Реферат



Изобретение позволяет повысить качество и производительность очистки. После заполнения ванны 1 моющей жидкостью, очищаемое изделие размещают в решетчатой камере 2. После этого производится подача к соплам 3 моющей жидкости или .газа. При этод струи газа или моющей жидкости направляют с двух противоположных сторон изделия по окружностям для закрутки жидкости в ванне. Направление струй выбирают так, чтобы с одной очищаемого изделия жидкость вращалась по спиральной траектории с уменьщающимся радиусом вращения , что вызывает в центре вращения повышение давления, а с другой стороны изделия струи направляют так, чтобы жидкость вращалась по спиральной траектории с увеличивающимся радиусом вращения, что в свою очередь приводит к понижению давления в центре вращения жидкости. Разное давление с обеих сторон изделия вызывает циркуляцию жидкости вокруг изделия. 3 ил. (Л ю 05 со 00

COlO3 СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (sg 4 В 08 В 3/04

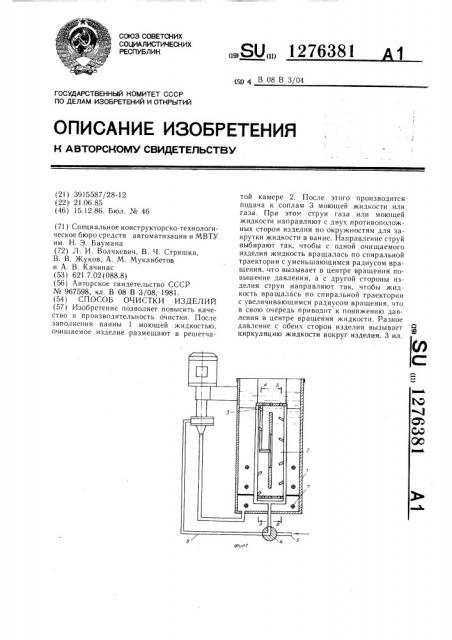

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСНОМУ СВИДЕТЕЛЬСТВУ (21) 3915587/28-12 (22) 21.06.85 (46) 15.12.86. Бюл. № 46

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (71) Специальное конструкторско-технологическое бюро средств автоматизации и МВТУ им. Н. Э. Баумана (72) Л. И. Волчкевич, В. Ч. Стришка, В. В. Жуков, А. М. Муканбетов и А. В. Качинас (53) 621.7.02 (088.8) (56) Авторское свидетельство СССР № 967598, кл. В 08 В 3/08, 1981. (54) СПОСОБ ОЧИСТКИ ИЗДЕЛИЙ (57) Изобретение позволяет повысить качество и производительность очистки. После заполнения ванны 1 моющей жидкостью, очищаемое изделие размещают в решетча..SUÄÄ 1276381 той камере 2. После этого производится подача к соплам 3 моющей жидкости или .газа. При этом струи газа или моющей жидкости направляют с двух противоположных сторон изделия по окружностям для закрутки жидкости в ванне. Направление струй выбирают так, чтобы с одной очищаемого изделия жидкость вращалась по спиральной траектории с уменьшающимся радиусом вращения, что вызывает в центре вращения повышение давления, а с другой стороны изделия струи направляют так, чтобы жидкость вращалась по спиральной траектории с увеличивающимся радиусом вращения, что в свою очередь приводит к понижению давления в центре вращения жидкости. Разное давление с обеих сторон изделия вызывает Я циркуляцию жидкости вокруг изделия. 3 ил.

127638!

Формула изобретения

Составитель С. Мошкин

Техред И. Верес Корректор И. Эрдейи

Тираж 571 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4

Редактор М, Дылын

Заказ 6613/6

Изобретение относится к очистке изделий от загрязнений.

Цель изобретения -- повышение качества и производительности очистки.

1-!а фи г. показано устройство, реал изуюLll(. е предлагаемый способ, общий вид; на фиг.2 -- разрез А — А на фиг.1; на фиг.3— разрез Ь вЂ” 1э на фиг.1.

Устройство, реализующее способ, содержит ванну 1, в которой установлена решеточная камера 2 для размещения в ней очищасмых изделий, на торцовых стенках камеры расположены сопла 3, связанные через тройник трубопроводом 5 с системой подачи газа, а грубопроводом 6 с системой подачи моющей жидкости. Для подогрева моющей жидкости в ванне служат нагреватели 7. (.IIocoo осуществляется следующим образом.

Ванну 1 заполняют моющей жидкостью и. с помощью нагревателей подогревают до необходимой температуры. Очищаемое изделие размещают в решетчатой камере. Затем производят подачу газа через сопла к изделию.

После этого производится подача к соплам 3 мо1ощей жидкости или газа. При этом струи газа или мок>щей жидкости направляют с двух про синоп оло>кн ых сторон изделия по окруж1н>стп для закрутки жидкости в ванне. !

1аправлспие струй выбирают так, чтобы с одной стороны очищаемого изделия жидкое гь II!7(IIILLI„I>Iñü 110 спиральной траектории с уменьшающимся радиусом вращения. Врап1енис жидкости по уменьшающейся траектории вызывает B центре ее вращения избыточное J,àâ>loíèå. А с другой стороны изделия струи направляют так, чтобы жидкость

5 вращалась по спиральHîè траектории с увеличивающимся радиусом вращения, что приводит к разрежению в центре ее вращения.

Разное давление с обеих сторон изделия вызывает циркуляцию жидкости вокруг изде10 лия.

Предлагаемый способ позволяет повысить качество и производительность очистки за счет интенсивного движения жидкости по всей поверхности очищаемого изделия.

Способ очистки изделий, заключающийся в том, что изделие размещают в ванне с моющей жидкостью, а жидкость ванны приводят в движение путем подачи в нее струй моющей жидкости, отличающийся тем. что, с целью повышения качества и производительности очистки, струи направляют с двух противоположных сторон изделия по окружности для закрутки жидкости ванны, при этом струи

25 направляют в плоскости закрутки таким образом, что закрутка жидкости ванны с одной стороны изделия производится от его центра к периферии, а с другой стороны — от периферии к центру для образования циркуляции жидкости вокруг изделия.
