Реферат



Изобретение предназначено для перемещения сыпучих материалов свободным полетом и позволяет повысить производительность и расширить технологические возможности устройства . Оно вкз ючает раму, размещенные в кожухе и установленные на параллельных валах 10 роторы, имеющие обод 7 и эластичную поверхность и Вращающиеся навстречу друг другу. Вал .10 каждого из роторов выполнен полым и перфорированным. На концах вала 10 каждого из роторов размещён механизм пылеулавливания в виде лопастей 11 и размещенных на раме 6 фильтров I5, установленных соосно с валом 10 каждого из роторов. Материал при помощи конвейера через загрузочньш лоток поступает в зону метания , расположенную между роторами, и затем выбрасывается в запланированном направлении. При этом внутри кожуха образуется сильно запыленный. воздух. При помощи лопастей 11 он (О через отверстие 12 в-торцовой стенке (Л обода 7 и полый вал 10.поступает в фильтр 15, где и происходит его обеспыливание. Лопасти 11 также могут быть дополнительно связаны с ободом 7 ротора. 1 з.п; ф-лы, 3 ил.

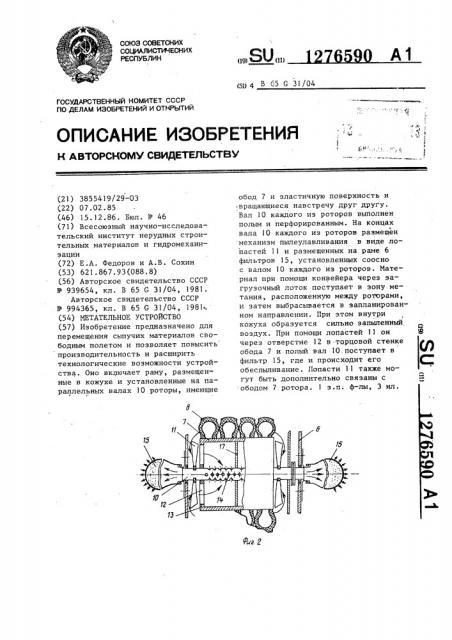

(19) (1I) СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК

А3 (511 4 В 65 G 31/04

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPCHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И OTHPblTHA (21) 3855419/29-03 (22) 07.02.85 (46) 15.12.86. Вюл. ¹ 46 (71) Всесоюзный научно-исследовательский институт нерудных строительных материалов и гидромехани— эации (72) Е.А. Федоров и А.В. Сохин (53) 621.867.93(088.8) (56) Авторское свидетельство СССР № 939654, кл. В 65 G 31/04, 1981.

Авторское свидетельство СССР № 994365, кл. В 65 G 31/04, 1981. (54) METATEJIbHOE УСТРОЙСТВО (57) Изобретение предназначено для перемещения сыпучих материалов свободным полетом и позволяет повысить производительность и расширить технологические возможности устройства. Оно включает раму, размещенные в кожухе и установленные на параллельных валах 10 роторы, имеющие обод 7 и эластичную поверхность и вращающиеся навстречу друг другу.

Вал .10 каждого из роторов выполнен полым и перфорированным. На концах вала 10 каждого из роторов размещен механизм пылеулавливания в виде ло пастей 11 и размещенных на раме 6 фильтров 15, установленных соосно с валом 10 каждого из роторов. Материал при помощи конвейера через загрузочный латок поступает в зону метания, расположенную между роторами, и затем выбрасывается в запланированном направлении. При этом внутри кожуха образуется сильно запыленный, воздух. При помощи лопастей 11 он через отверстие 12 в торцовой стенке обода 7 и полый вал 10,поступает в фильтр 15, где и происходит его обеспыливание. Лопасти ll также могут быть дополнительно связаны с ободом 7 ротора. i з.п; ф-лы, 3 ил.

1276590

Изобретение относится к метательным машинам, предназначенных для перемещения сыпучих материалов сво-. бодным полетом.

Цель изобретения — повышение производительности и расширение технологических возможностей.

На фиг. 1 изображено метательное устройство, общий вид; на фиг. 2 ротор с механизмом пылеулавливания, общий вид; на фиг. 3 — вариант с.вязи лопастей с ободом.

Метательное устройство состоит из станины 1, на которой укреплены роторы 2 и 3 с кожухом 4 и загрузочным лотком 5. Рама 6, на ксторой укреплены параллельные друг другу валы роторов, кожух и загрузочный лоток присоединены к станине шарнирно с воэможностью изменения угла выброса. Каждый ротор содержит обод 7,, на котором установлены пневмобаллоны 8, создающие упругий контакт с выбрасываемым материалом 9, На валу 10 укреплены вентиляционнь:е лопасти 11, нагнетающие запыленный воздух через отверстия 12 в торцовых стенках 13 обода ротора. Часть вала 10, находящаяся внутри барабана, имеет отверстия 14, через кото- рые запыленный воздух отводится к любому механизму пылеулавливания, например к рукавным фильтрам 15.

Вентиляционные лопасти 16 могут быть соединены с ободом 7.

При одностороннем нагнетании воздуха внутрь барабана второй его торец служит отражательнои поверхностью, препятствующей попаданию запыленного воздуха сновав рабочую камеру.

При двухстороннем нагнетании внутри обода ротора установпена разделяющая перегородка 17. Для подвода материала применен конвейер 18.

Мета. тельное устройство работает следующим образом.

Материал 9 при помощи конвейера !

8 через загрузочный лоток 5 поступает в зону метания„ расположенную между роторами 2 и 3, вступает в упругий контакт с пневмобаллонами 8 и

10 выбрасывается в запланированном напряжении. При этом внутри кожуха 4 образуется сильно запыленный воздух, выброс которого в атмосферу крайне не желателен„

При помощи лопастей 1! или 16 запыленный воздух через внутреннюю полость ротора 7 и полый вал 10 поступает в рукавный фильтр 15, где и происходит его обеспыливание.

Формула изобретения

1. Метательное у.тройство, вклю.чающее раму, размещенные в кожухе

25 и установленные на параллельных валах роторы, имеющие обод и эластичную поверхность и вращающиеся навстречу друг другу, и механизм пылеулавливания, о т л и ч а ю щ е— е с я тем, что, с целью повышения производительности я расширения технологических возможностей, механизм пылеулавливания выполнен в виде размещенных на концах вала каждого из роторов лопастей и фильтров, размещенных на раме и установленных соосно с валом каждого из роторов, при этом вал каждого из роторов выполнен полым и перфорированным.

2. Устройство по п. 1, о т л и— ч а ю щ е е с я тем, что установленные на валу лопасти дополнительно связаны с ободом ротора.

1276590 о

0 э о ь
