Полимербетонная смесь

Полимербетонная смесь

Иллюстрации

Показать все

Реферат



Изобретение относится к области производства строительных материалов, к составам полимербетонных смесей, предназначенных для изготовления конструктивных элементов, работающих в условиях агрессивных сред. Изобретение направлено на снижение усадки полимербетона. Плимербетонная смесь включает, мас.%: фурфуролацетоновый мономер 7,8-9,0, бензолсульфокислота 3,4-3,8, кислая смолка 1-3, андезитовый порошок 8,7-13,0, кварцевьй песок 22-23,1,,гранитньй щебень 45,9-55,7, борогипс 1,0-3,0, диэтиленгликрль 0,1-0,3. 2 табл. i ю vj 05 а 4: СО

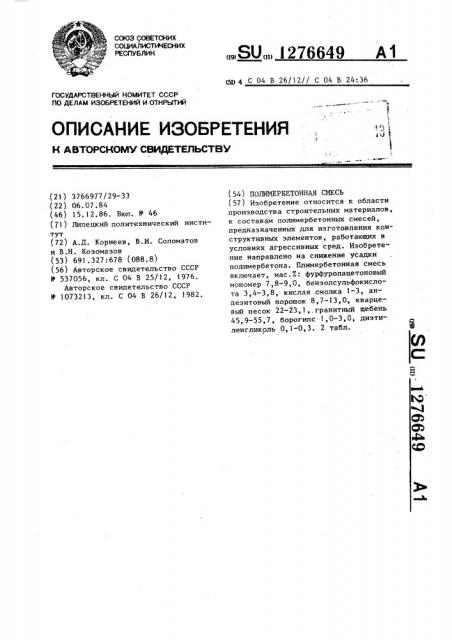

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTOPGHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3766977/29-33 (22) 06.07.84 (46) 15. 12.86. Бюл. У 46 (71 ) Липецкий политехнический институт (72) А.Д. Корнеев, В. И. Соломатов и В.Н. Козомазов (53) 691.327:678 (088.8) (56) Авторское свидетельство СССР

У 537056, кл. С 04 В 25/12, 1976.

Авторское свидетельство СССР

У 1073213, кл. С 04 В 26/12, 1982.

„„SU„„1276649 А1 ш 4 С 04 В 26/12// С 04 В 24:36 (54) ПОЛИМЕРБЕТОННАЯ СМЕСЬ (57) Изобретение относится к области производства строительных материалов, к составам полимербетонных смесей, предназначенных для изготовления конструктивных элементов, работающих в условиях агрессивных сред. Изобретение направлено на снижение усадки полимербетона. Плимербетонная смесь включает, мас.Ж: фурфуролацетоновый мономер 7,8-9,0, бензолсульфокислота 3,4-3,8, кислая смолка 1-3, андезитовый порошок 8,7-13,0, кварцевый песок 22-23,1,,гранитный щебень

45,9-55,7, борогипс 1,0-3,0, диэтиленгликоль 0,1-0,3. 2 табл.

Т а б л и ц а 1

Содержание в полимербетонной смеси, мас.X предложенной известной

Компоненты

T ° (Фурфуролацетоновый мономер

10 7,8 8,5 9,0

Бензолсульфокислота

3,4 3,6 3,8

l,6 1,8 2

Алкиларилдиеновая смола 0,6 0,8 1,0

1,0 2,0 3,0

Кислая смолка

Тонкомолотый кварцевый пе10 сок

Андезитовый наполнитель

8,7

11,0 l3,0

Кварцевый песок 30,8 27,4 23 22,3 23,1 22,0

Изобретение относится к строитель ным материалам, в частности к составам полимербетонов, предназначенных для изготовления конструктивных элементов, работающих в условиях агрессивных сред.

Целью изобретения является сниже ние усадки полимербетона, Используемая в качестве пластификатора кислая смолка является отходом коксохимического производства и имеет следующий химический состав, мас,. 7.:

Бензольные углеводороды 20,5-31,,1

Серная кислота 28,0-32.,6

Сульфокислоты 10,8 — 11„0

Вода 25,8-32„6

Полимеры 3,5-4,1 .

Борогипс, используемый в качестве водосвязующей добавки, является отходом химической промышленности и имеет следующий химический состав, мас.Ж: СаО 28,8-32,7; SO> 31 2-46,7;

310 17,0-29,3; Н О /-10,5; В Оз

76649

Полимербетон готовят следующим образом.

Сначала перемешивают фурфуролацетоновый мономер с андезитовым наполнителем, вводят расплав бензосульфокислоты и перемешивают 2-3 мин. Затем вводят предварительно приготовленную смесь кислой смолки, борогипса и диэтиленгликоля и снова переме111 шивают 1 мин. В полученную смесь вводят последовательно кварцевый песок и гранитный щебень и всю массу еще раз перемешивают до получения однородной смеси. После этого смесь закладывают в формы и подвергают вибрированию в течение 1,5 мин. Отверждение полимербетонной смеси производят сначала в формах в течение о

24 ч при 20 С. После этого распалуб. ленные образцы подвергают термообработке при 80 С в течение 24 ч. При этом подъем и снижение температуры осуществляют со скоростью примерно

0,5 град/мин.

В табл. 1 представлены составы полимербетонной смеси, подвергавшейся испытаниям, в табл.2 — результаты испытаний.

1276649

Продолжение табл.1

P одержание в полимербетонной смеси, мас.X звестной предложенной

Компоненты

2 3 4 5 6

Гранитный щебень 51 52 54 55,7 49,6 45,9

Борогипс

1,0 2,0 3,0

О,1 0,2 0,3

Диэтиленгликоль

Т а б л и ц а 2

Полимербетонная смесь

Свойства известная предлагаемая

3 4 5 6

Объемная масса, кг/м

2300 2330 2340 2340 2370 2350

Предел прочности при сжатии, МПа

78 82 80 65 75 70

Линейная усадка за 3 мес., X

16 15 14 7,2 7,6 8,0

Составитель Э. Григорьев

ТехРед И.Попович Корректор А. Зимокосов

Редактор Л. Веселовская

Заказ 6635/19

Тираж 640 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, r. Ужгород, ул. Проектная, 4

Ф о р м у л а изобретения

Полимербетонная смесь, включающая фурфуролацетоновый мономер, бензолсульфокислоту, пластификатор, минеральный наполнитель, кварцевый песок и гранитный щебень, о т л и ч а ющ а я с я тем, что, с целью снижения усадки полимербетона, она содержит в качестве пластификатора отход коксохимической промышленности — кис лую смолку, в качестве минерального наполнителя — андезитовый порошок и дополнительно борогипс и диэтиленгликоль при следующем соотношении компонентов, мас.X:

Фурфуролацетоновый мономер 7,8-9,0

Бензолсульфокислота 3,4-3,8

Кислая смолка 1 0-3,0

Андезитовый порошок 8,7-13,0

Кварцевый песок 22,0-23,1

Гранитный щебень 45,9-55,7

Борогипс 1,0-3,0

Диэтиленгликоль 0 1 0,3
