Фильтрующий материал

Фильтрующий материал

Иллюстрации

Показать все

Реферат



Изобретение относится к изготовлению фильтрующего материала и позволяет повысить бактерицидные свойства при сохранении прочностных характеристик материала и снизить пожароопасность при его изготовлении . Модифицированную ионообменную целл юл озу-карбоксимети л целлюлозу (КМЦ) размалывают и отливают бумажное полотно массой 80-82 г/ы. В процессе отлива или прессования бумажное полотно обрабатывают водным раствором 1,3,5-три- (р-гидрокеиэтил)-гексагидро-5-триазина (вазин). Соотношение компонентов фильтрующего материала составляет, мае. %: КМЦ 50-90 и вазин 10-50. I табл. Ю Ci

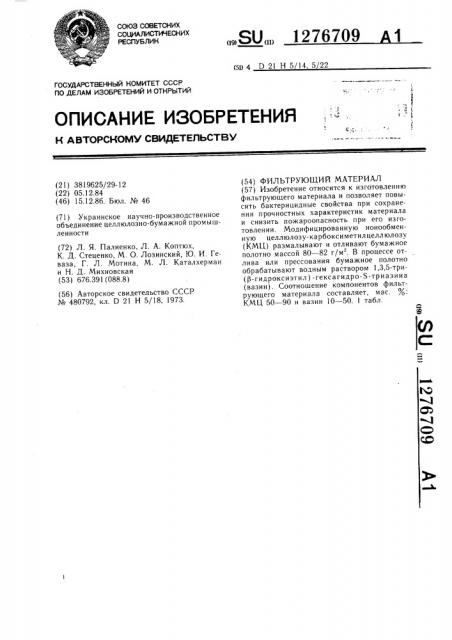

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51) 4 D 21 Н 5 14 5 22

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPCHOMY СВИДЕТЕЛЬСТВУ (21) 3819625/29-12 (22) 05.12.84 (46) 15.12.86. Бюл. № 46

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

IlO ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (71) Украинское научно-производственное объединение целлюлозно-бумажной промышленности (72) Л. Я. Палиенко, Л. А. Коптюх, К. Д. Стеценко, М. О. Лозинский, Ю. И. Геваза, Г. Л. Моти на, М. Л. Каталхерман и Н. Д. Михновская (53) 676.391 (088.8) (56) Авторское свидетельство СССР № 480792, кл. D 21 Н 5/18, 1973.

„„SU„„1276709 1 (54) ФИЛЪТРУЮЩИЙ МАТЕРИАЛ (57) Изобретение относится к изготовлению фильтрующего материала и позволяет повысить бактерицидные свойства при сохранении прочностных характеристик материала и снизить пожароопасность при его изготовлении. Модифицированную ионообменную целлюлозу-карбоксиметил целлюлозу (КМЦ) размалывают и отливают бумажное полотно массой 80 — 82 г/м . В процессе отлива или прессования бумажное полотно обрабатывают водным раствором 1,3,5-три(P-гидроксиэтил) -гексагидро-S-триазина (вазин) . Соотношение компонентов фильтрующего материала составляет, мас.

КМЦ 50 — 90 и вазин 10 — 50. 1 табл.

1276709

Показатель

Предлагаемый материал

Известный ма4 TePHaJI

80 82

Масса 1 м,г

80 80

Разрушающее усилие в сухом состоянии, Н

36,2 35,8 36,4 34,2 13,8

Капиллярная впитываемость за 10 мин, мм

65,0 65,0 68,0 65,0 60,0

Изобретение относится к фильтрующим материалам и предназначено для использования в целлюлозно-бумажной промышленности для технологической очистки воздуха при изготовлении лекарственных препаратов, антибиотиков и других веществ высокой чистоты.

Цель изобретения — повышение бактерицидных свойств при сохранении прочностных характеристик материала и снижение пожароопасности при его изготовлении.

Фильтрующий материал, включающий целлюлозосодержащее волокно и бактерицидное вещество, содержит в качестве целлюлозосодержа щего волокна карбоксилметилцеллюлозу, а в качестве бактерицидного вещества 1,3,5-три- (,6-гидроксиэтил) -гексагидро-S-триазин при следующем соотношении компонентов, мас. %:

Целлюлозное волокно 50 — 90

1,3,5-Три (P-гидроксиэти) - гекса гидро-S-триазин 10 — 50

Применяемое бактерицидное вещество

1,3,5-три (P-гидроксиэтил) -гексагидро-Sтриазин (вазин) соответствует ТУ 6-094735-80.

Вазин — однородная жидкость со слабым специфическим запахом от светложелтого до вишневого цвета. Смешивается с водой в любых соотношениях. Не растворяется в эфире, бензоле, петролейном эфире, хлороформе. Плотность 1,08 — 1,10 г/см ; показатель преломления 1,4220 — 1,4365; содержание основного вещества 46 — 5! %; рН 15%-ного водного раствора 9,5 — 10,5.

В предлагаемом фильтрующем материале антибактериальный эффект достигается благодаря ионообменным свойствам волокон, а также за счет присутствия в структуре материала бактерицидного препарата — вазина, диффундирующего из материала в окружающую среду и нарушающего жизнедеятельность микробных клеток в ней.

Пример 1. Модифицированную ионообменную целлюлозу — карбоксиметилцеллюлозу, полученную известным способом, размалывают в ролле V = 3,0 л до 32 ШР, на листоотливном аппарате отливают бумагу массой 80 г/м . В процессе отлива вводят

0,4 л водного раствора вазина 5%-й концентрации. Соотношение компонентов составляет, мас. %:

Целлюлоза 80

Вазин 20

Пример 2. Модифицированную целлюлозу — карбоксиметилцеллюлозу размалывают в ролле U = 3,0 л до 35 ШР, на листоотливном аппарате отливают бумагу массой

82 г/м". При отливе на стадии прессования вводят 0,45 л водного 7%-ного раствора вазина. Соотношение компонентов, мас. %:

Целлюлоза 70

Вазин 30

Пример 3. Модифицированную ионообменную целлюлозу — карбоксиметилцеллюлозу размалывают в ролле V = 3,0 л до

35 ШР и отливают бумагу массой 80 г/м .

В процессе формования бумаги в нее вводят вазин (0,5 л 2%-ного водного раствора) при следующем соотношении компонентов, мас. %:

Целлюлоза 90,0

Вазин 10,0

Пример 4. Модифицированную целлюло30 зу — карбоксиметилцеллюлозу размалывают в ролле V = 3,0 л до 40 ШР. Из массы отливают бумагу массой 80 г/м ), в процессе формования в бумагу вводят вазин (1,0 л

50%-ного водного раствора) при следующем соотношении компонентов, мас. %:

Целлюлоза 50,0

Вазин 50,0

В таблице представлены результаты испытаний предлагаемого и известного фильтрующих материалов.

1276709

Продолжение табл.

Показатель

Предлагаемый материал

Известный материал

Бактерицидная активность,мм по отношению к золотистому стафилокок24

42 40

42 ку кишечной палочке

22

28

6,20 5,90 5,82

Формула изобретения

Составитель О. Маслаченко

Редактор Л. Пчели нская Texpeд И. Верес Корректор A. Тяско

За каз 6640/22 Тираж 355 Поди ис ное

ВНИИПИ Государственного комитета СССР по делам изобретений и о1крытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4

Сопротивление фильтрации, мм 6,30 6,20

Предлагаемый материал обладает высокой бектерицидной активностью, хорошей капиллярной впитываемостью и повышенной механической прочностью, прост в изготовлении и пожаровзрывобезопасен, так как в ием использован водный раствор бактерицидного вещества, который можно вводить в любом месте при отливе, в том числе и на бумагоделательной машине.

Фильтрующий материал, содержащий целлюлозосодержащее волокно и бактери35 цидное вещество, отличающийся тем, что, с целью повышения бактерицидных свойств при сохранении прочностных характеристик материала и снижения пожароопасности при его изготовлении, он содержит в качестве целлюлозосодержа щего волокна карбоксиметилцеллюлозу, а в качестве бактерицидного вещества — 1,3,5-три (P-гидроксиэтил) гексагидро-S-триазин при следующем соотношении компонентов, мас, Я:

Карбоксиметилцеллюлоза 50 — 90

1,3,5-Три (P-гидроксиэтил)-гексагидро-S-триазин l 0 — 50
