Корпус пылештыбоприемника к баровым камнерезным машинам

Корпус пылештыбоприемника к баровым камнерезным машинам

Иллюстрации

Показать все

Реферат



Изобретение относится к области производства строительных материалов , в частности к устройствам, обеспечивающи нормальные санитарно-гигиенические условия труда при добыче камня, и обеспечивает уменьшение аэродинамического сопротивления путем снижения расхода пылевоздушного потока через его входное сечение. Для этого корпус штыбоприемника снаб жен двумя рециркуляционными патру(5- ками (РП) 4, установленными на неподвижной части 2. Пылевоздушный поток увлекается движением цепи бара-- 5 вдоль полости телескопов 1, в конце которой совместно с потоком, выходящим из РП 4, образует суммарный тран спортный поток, направленный на очистку через всасывающий патрубок 3 аспирационной системы. Большая часть транспортного потока подается через РП 4, что обеспечивает снижение сопротивления в телескопах 1 и общее сопротивление пылештыбоприемника. Изобретение дополнительное к авт. св. № 1Z2U59. 1 ил. (О с ю Од оо мА НО

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„SU„„127

А2

yg 4 Е 21 С 47/10

ДАРГ . ° < ,З ..

" Г

;iid -,, 1

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМ,Ф СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (61) 1221359 (21) 3846505/22-03 (22) 14.01.85 (46) 15.12.86. Бюл. У 46 (71) Одесский инженерно-строительный институт (72) А.Ф. Милетич, Н.И. Стоянов, Н.А. Прусенков, А.А. Якубец, А.М. Товкач и К.Е. Параскевопуло (53) 679.8.056(088.8) (56) Оборудование для добычи и обработки природного камня. Каталогсправочник, Москва, ЦНИИТЭстроймаш, 1980. с. 59-64.

Авторское свидетельство СССР . В 1221359, кл. E 21 С 47/10, 1984. (54) КОРПУС IIbUIEIllTbIBOIIPHEMHHKA К

БАРОВЬМ КАМНЕРЕЗНИМ МАШИНАМ (57) Изобретение относится к области

I производства строительных материалов, в частности к устройствам, обеспечивающим нормальные санитарно-гигиенические условия труда при добыче камня, и обеспечивает уменьшение аэродинамического сопротивления путем снижения расхода пыпевоздушного потока через его входное сечение.

Для этого корпус штыбоприемника снаб жен двумя рециркуляционными патрубками (РП) 4, установленными на неподвижной части 2. Пылевоздушный поток увлекается движением цепи бара 5 и вдоль полости телескопов 1, в конце которой совместно с потоком, выходящим иэ РП 4, образует суммарный тран. спортный поток, направленный на очистку через всасывающий патрубок

3 аспирационной системы. Большая часть транспортного потока подается через РП 4, что обеспечивает снижение сопротивления в телескопах 1 и общее сопротивление пыпештыбоприемника. Изобретение дополнительное к авт. св. У 122.1359. 1 ил.

1276812

Составитель В. Пушкарский

Редактор Н. Горват Техред А.Кравчук Корректор N. Демчик

Заказ 6650/28 Тираж 470 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж 35, Раушская наб., д. 4/5 (1роизводственно-полиграфическое предприятие, r. Ужгороф, ул. Проектная, 4

Изобретение относится к горной технике, может быть использовано в области производства строительных материалов и обеспечивает пылеподавление при добыче камня баровыми камнереэными машинами.

Цель изобретения — уменьшение аэродинамического сопротивления корпуса пылештыбоприемника путем снижения расхода пылевоздушного потока через его входное сечение.

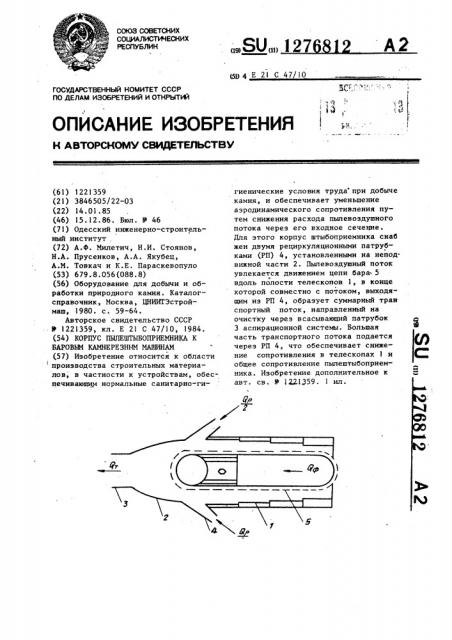

На чертеже показан корпус пылештыбоприемника, размещенного на баре камнерезной машины, продольный раз рез.

Корпус пылештыбоприемника к баровым камнерезным машинам включает в себя набор телескопов 1, неподвижную часть корпуса 2, оканчивающуюся всасывающим патрубком 3 аспирационной системы и оборудованную рециркуляци4 онными патрубками 4. Внутри корпуса размещен бар 5 с режущей цепью.

Корпус пылештыбоприемника работает следующим образом.

Пылевоэдушный поток .увлекается движением цепи бара 5 вдоль полости телескопов 1, в конце которой совместно с потоком, выходящим из рециркуляционных патрубков 4, образуе

I суммарный транспортный поток, направленный на очистку через всасывающий патрубок аспирационной систе мы.

В связи с самостоятельным проталкиванием пыли в телескопическую часть корпуса пылештыбоприемника вращающейся цепью бара 5 отпадает необходимость в создании значитель10 ного разряжения во входном сечении телескопов 1 и большая часть транспортного потока в сечении всасывающего патрубка 3 подается через рециркуляционные патрубки 4, чем дос3$ тягается снижение сопротивления в телескопах 1 и общего сопротивления . пылеприемника.

Формула изобретения

Корпус пылештыбоприемника к баровым камнереэным машинам по авт. св.

У 1221359, отличающийся тем, что, с целью уменьшения аэро25 динамического сопротивления путем снижения расхода пылевоздушного потока через его входное сечение, корпус снабжен двумя рециркуляционными патрубками, установленными в неподвижной части.
