Реферат



СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК сю4 F 28 D 7/16

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

I

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (61) 466373 (21.) 3880588/24-06 (22) 08.04.85 (46) 15.12.86.Бюл. Р 46 .(72) М.Г.Гарбуэ и Л.Н.Быков (53) 621.565.94 (088.8) (56) Авторское свидетельство СССР

Y 466373, кл. F 28 D 7/00, 1973.

„„ЯУ„„1276898 А 2 (54) (57) КОЖУХОТРУБНИИ ТЕПЛООБИЕННИК по авт.св. Р 466373 о т л и ч а ю— шийся тем, что, с целью повышения вибропрочности, смежные трубки в каждой секции жестко соединены между собой вдоль общей образующей по всей ее длине.

1276898 фар.ф

Составитель М. Косоротов редактор Н. Киштулинец Техред И.Попович

Корректор М. Пожо

Заказ 6656/32 Тиржк 589

ВНИИПИ 1 о с удар ств евно.о ;: rzi z z- по делам иэ-.б,танич и открытий

113035, Москва., iN- 3», Р: ушская наб,, п.4/5

По -ур нор

Производственно-полиграфччес, е:, =:;.,-,;.— .лтие г,у «-., оп«;;.„- . Пр к;.-гаяИзобретение относится к теплообменникам летательных аппаратов и является усовершенствованием известного устройства, описанного в авт.св.

Р 466373.

Цель изобретения — повышение вибропрочности теплообменника.

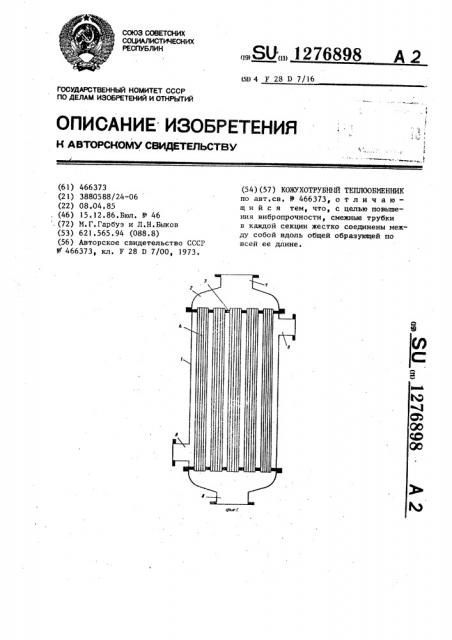

На фиг.I изображен предлагаемый теплообменник, общий вид; на фиг.2— трубная доска с укрепленными в щелевых отверстиях трубами; на фиг. 3— узел 1 на фиг.2; на фыг.4 — сечение

А-А на Фиг.3 °

Теплообменник содержит кожух 1, крышки 2, трубные доски 3, теплообменные капиллярные трубки 4, патру-. бок 5 для подвода теплоносителя в межтрубное пространство и патрубок 6 для его отвода, патрубок 7 для подвода другого теплоносителя в трубы и патрубок 8 для его отвода. Трубный пучок выполнен в виде отдельных секций 9. Смежные трубки 4 в каждой секции 9 жестко соединены между собой вдоль общей образующей по всей ее длине, например, при помощи пайки, Теплообменник работает следушщим образом.

10 Один иэ теплоносителей проходит внутри трубок 4, другой в межтрубном пространстве. Через стенки трубок 4 при этом осуществляется теплообмен между теплоносителями. Соеди15 ненне смежных трубок 4 в каждой секции 9 вдоль общей образуищей по всей ее длине повышает жесткость трубок, вследствие чего повышается вибропроч" ность теплообменника.
