Устройство для классификации и подсчета количества объектов

Устройство для классификации и подсчета количества объектов

Иллюстрации

Показать все

Реферат



Изобретение относится к автоматике и вычислительной технике, в частности к устройствам для разделения объектов на классы и подсчета их количества в каждом классе. Цель изобретения - повышение точности устройства за счет возможности классификации и раздельной регистрации объектов , именщих общую границу, но различающихся по яркости. Сигнал яркости объекта, квантованный по уровню, подается на селекторы амплитуды. Через соответствующий селектор амплитуды сигнал проходит на суммирующий вход соответствующего реверсивного счетчика и на соответствующий амплитудный компаратор, где сравнивается с задержанным сигналом. Выход компаратора подключен к вычитающему входу реверсивного счетчика. При равенстве амплитуд сигналов на обоих входах компаратора происходит вычитание в упомянутом счетчике. На выходе счетчика собирается информация о количестве объектов, имеющих яркости, отличающиеся не более, чем на один шаг по уровню в блоке квантования. 1 ил. (О ел

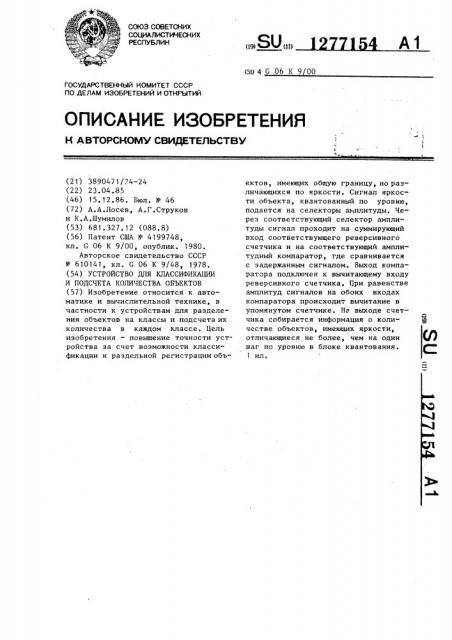

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19) (11) А1 (51)4С 06 К 9 00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3890471/24-24 (22) 23.04.85 (46) 15. 12.86. Бюл. № 46 (72) А.А.Лосев, А.Г.Струков и К.А.Шумилов (53) 681.327.12 (088.8) (56) Патент США № 4199748, кл. С 06 К 9/00, опублик. !980 °

Авторское свидетельство СССР

¹ 610141, кл. G 06 К 9/48, 1978. (54) УСТРОЙСТВО ДЛЯ КЛАССИФИКАЦИИ

И ПОДСЧЕТА КОЛИЧЕСТВА ОБЪЕКТОВ (57) Изобретение относится к автоматике и вычислительной технике, в частности к устройствам для разделения объектов на классы и подсчета их количества в каждом классе. Цель изобретения — повыщение точности устройства за счет возможности классификации и раздельной регистрации объектов, имеющих общую границу, но различающихся по яркости. Сигнал яркости объекта, квантованный по уровню, подается на селекторы амплитуды. Через соответствующий селектор амплитуды сигнал проходит на суммирующий вход соответствующего реверсивного счетчика и на соответствующий амплитудный компаратор, где сравнивается с задержанным сигналом. Выход компаратора подключен к вычитающему входу реверсивного счетчика. При равенстве амплитуд сигналов на обоих входах компаратора происходит вычитание в упомянутом счетчике. Нг выходе счетчика собирается информация о количестве объектов, имеющих яркости, отличающиеся не более, чем на один шаг по уровню в блоке квантования.

1 ил.

127? 154

Изобретение относится к автоматике и вычислительной технике, в частности к устройствам для разделения объектов на классы и подсчета их количества в каждом классе, и может быть использовано при дешифрировании аэрофотоснимков и другой статической визуальной информации.

Целью изобретения является повышение точности устройства при классификации объектов, имеющих общую границу.

На чертеже представлена структурная схема предлагаемого устройства.

Устройство содержит телевизионный датчик 1, блок квантования 2, элемент задержки 3, амплитудные компараторы 4 < — 4, селекторы амплитуды 5< - 5 и реверсивные счетчики

6, — 6>, Устройство работает следующим образом.

Видеосигнал с выхода телевизионного датчика 1 поступает на вход блока квантования 2, в котором он преобразуется в многоуровневый сигнал, содержащий импульсы с нормированной амплитудой, соответствующей яркости сканируемого объекта, длительность каждого из которых соответствует времени сканирования изображений объектов ° Количество уровней сигнала, на выходе блока квантования 2 определяет количество разделяемых классов объектов. С выхода блока квантования 2 импульсы пересечения подаются на вход элемента задержки 3 и входы селекторов амплитуды 5, — 5, которые выделяют сигнал одной определенной амплитуды, соответствующей одному из уровней квантования сигнала на выходе блока квантования 2. . 3aдержанные на время., равное периоду сканирования одной строки, импульсы пересечения с выхода элемента задерж. ки 3 подаются на входы амплитуднык компараторов 4< — 4л, на другие входы которых сигнал подается с выходов соответствующих селекторов 5 1 - 5

На выходе амплитудного компаратора формируется импульс лишь в том случае, если амплитуды сигналов на входах амплитудного компаратора отлич1 ны от нуля и равны, Импульсы совпадения, образующиеся на выходе каждого амплитудного компаратора 4 < — 4, подаются на вычитающие входы соответ5 .ствующих реверсивных счетчиков 6 —

6>. На входы скольжения реверсивных счетчиков 6 „ - 6 > поступают импульсы, выделенные соответствующими селекторами амплитуды 5, — 5> Разность меж1О ду количеством импульсов, поступающих на соответствующие входы реверсивных счетчиков 6 1 - 6 за один цикл сканирования анализируемого поля, равна количеству объектов каждоl5 го класса, находящихся в этом поле, для односвязных объектов любой формы, обладающих постоянной яркостью, произвольно расположенных на плоскости.

Таким образом, благодаря введению селекторов амплитуды и амплитудных компараторов на один из входов реверсивного счетчика подаются импульсы совпадения, которые могут сформироваться лишь при сканировании одного объекта. Поэтому становится возможным раздельно зарегистрировать несколько объектов, принадлежащих к

30 различным классам, т.е. различающихся по яркости, даже в том случае, если они имеют общую границу.

Формула изобретения

35!

Устройство для классификации и подсчета количества объектов, содержащее реверсивные счетчики и последовательно соединенные телевизионный

40 датчик, блок квантования и элемент задержки, о т л и ч а ю щ е е с я тем, что, с целью повышения точности работы устройства, в него введены селекторы амплитуды, входы которых сое43 динены с выходом блока квантования, и амплитудные компараторы, первые входы которык подключены к выходу элемента задержки, вторые входы соединены с выходом селекторов амплиту О ды, а выходы подключены к одним из входов реверсивных счетчиков, другие входы которых соединены с выходами селекторов амплитуды.

1277154
