Изобретение относится к магнитной записи, а именно к средствам управления режимами работы магнитофона . Цель изобретения - снижение коэф. детонации эа счет уменьшения остаточной деформации прижимного ролика . Устройство содержит подпруяшнекный.поворотный кассетоприемник 3 с кассетой 7 и подвижную плату 8 с магнитными головками. При включении режима рабочего хода выступ 9 платы 8 взаимодействует с элементом 18 зацепления блокирующего рычага 4, поворачивая последний в положение, при котором выступ 5 блокирует планку 14, предотвращая открытие кассетоприемника 3 при нажатии на клавишу рычага 6 выброса кассеты. После разблокировки планки 14 под действием пружины 23 .открьгаается кассетоприемник 3 на угол, зависящий от длины планки 14, дальнейшему движе-- шло которой препятствует ограничитель 15. Выступ 5, входя в паз 17, блокирует кассетоприемник 3, что позволяет предохранить магнитные го- ;ловки и прижимиой ролик от случайных повреждений при установке кассеты . 4 ил. О с

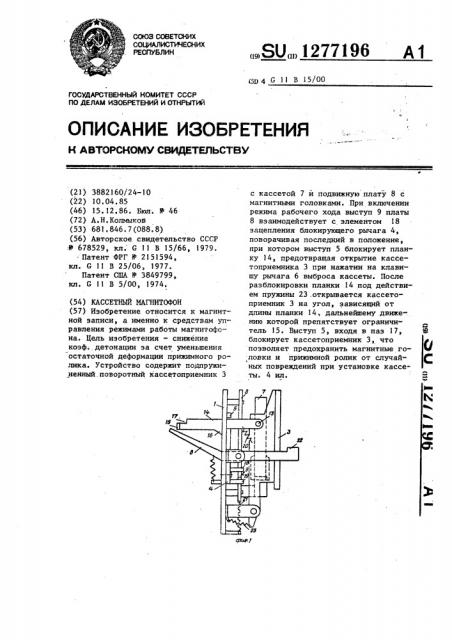

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН

А1

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н A BTQPCHOMY СВИДЕТЕЛЬСТВУ

Ь»» » °

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3882160/24-10 (22) 10.04.85 (46) )5. 12. 86. Бюл. 11 46 (72) А.Н.Колмыков (53) 631.846.7(088.8) (56) Авторское свидетельство СССР

:Ф 678529, кл. G 11 В 15/66, 1979.

Патент ФРГ 11- 2151594, кл. G 11 В 25/06, 1977.

Патент США 11 3849799, кл. G ll В 5/00, 1974. (54) КАССЕТНЫЙ МАГНИТОФОН (57) Изобретение относится к магнитной записи, а именно к средствам управления режимами работы магнитофона. Цель изобретения — снижение коэф. детонации за счет уменьшения остаточной деформации прижимного ролика. Устройство содержит подпружиненный.поворотный кассетоприемник 3

„„SU„„12? ?196 (gg 4 С 11 В 15/00 с кассетой 7 и подвижную плату 8 с магнитными головками. При включении режима рабочего хода выступ 9 платы

8 взаимодействует с элементом !8 зацепления блокирующего рычага 4, поворачивая последний в положение, при котором выступ 5 блокирует планку 14, предотвращая открытие кассетоприемника 3 при нажатии на клавишу рычага 6 выброса кассеты. После разблокировки планки 14 под действием пружины 23 .открывается кассетоприемник 3 на угол, зависящий от длины планки 14, дальнейшему движе-. нию которой препятствует ограничитель 15. Выступ 5, входя в паз 17, блокирует кассетоприемник 3, что позволяет предохранить магнитные головки и прижимной ролик от случайных повреждений при установке кассеты. 4 ил.

77196

1О

25

1 12

Изобретение относится к технике магнитной записи, а именно к средствам управления режимами работы магнитофона..

Цель изобретения — снижение коэффициента детонации за счет уменьшения остаточной деформации прижимного ролика путем обеспечения его отвода от ведущего вала в закрытом положении кассетоприемника при выключении магнитофона.

На фиг.l изображено рабочее положение магнитофона, вид сбоку; на фиг.2 — открытое положение кассетоприемника; на фиг.3 — отведенное (нерабочее) положение подвижной платы с магнитными головками и прижимным роликом; на фиг.4 — рабочее положение подвижной платы.

Устройство содержит установленные на шасси 1 ведущий вал 2, подпружиненный поворотный кассетоприемник 3, блокирующий рычаг 4 с выступом 5, подпружиненный поворотный рычаг 6 выброса кассеты 7 и подвижную плату

8 с выступом 9, сопряженную с толкателем 10 переключателя (не показан) режима работы магнитофона. На подвижной плате 8 установлены магнитные головки 11 и прижимной ролик 12. Посредством шарнира 13 на кассетоприемнике 3 закреплена подпружиненная фиксирующая планка 14 с ограничителем

15 и выступом 16. Ограничитель 15 сопряжен с плечом рычага 6 выброса кассеты. На фиксирующей планке 14 выполнен паз 17, расположенный между выступом 16 и ограничителем 15. Бло кирующ .й рычаг 4 установлен на шасси

1 с воэможностью поворота в плоскости последнего и снабжен двумя элементами 18 и 19 зацепления. Выступ 9 подвижной платы 8 расположен между элементами 18 и 19 зацепления блокирующего рычага 4. Выступ 5 последнего сопряжен с пазом 17 фиксирующей планки 14 °

Устройство работает следующим образом.

В исходном положении фиксирующая планка 14 своим выступом 16 находится под действием пружины 2О в зацеплении с шасси 1 и удерживает кассетоприемник 3 в закрытом положении. Включение при этом режима рабочего хода приводит к перемещению толкателя 10 переключателя режима работы магнитофона, преодолевающего усилие пружины

21 и перемещающего в рабочее положение подвижную плату 8 с магнитными головками 11 и прижимным роликом 12.

Последние вводятся в кассету 7. При этом ролик 12 прижимается к ведущему валу 2, а выступ 9 подвижной платы 8, взаимодействуя с элементом 18 зацепления блокирующего рычага 4, поворачивает последний в положение, при котором выступ 5 блокирует планку 14.

В этом положении нажатие на клавишу

22 рычага 6 выброса кассеты не приведет к открытию кассетоприемника 3, так как планка 14 не может повернуться из-за блокирующего действия рычага 4.

Выключение режима рабочего хода возвращает толкатель 10 в исходное положение и подвижная плата 8 под действием пружины 21 возвращается в исходное положение, при котором прижимной ролик 12 отодвигается от ведущего вала 2. При этом выступ 9 подвижной платы 8, взаимодействуя с элементом 19 блокирующего рычага 4, поворачивает последний, позволяя разблокироваться тем самым фиксирующей планке 14. Нажатие в этом случае на клавишу 22 рычага 6 приводит под действием пружины 23 к открытию кассетоприемника 3 на угол, зависящий от длины планки 14, ограничитель 15 которой, дойдя до шасси 1, препятствует дальнейшему движению планки 14..

Включение режима рабочего хода в этом положении приводит к перемещению толкателя 1О, смещению платы 8 в рабочее положение, повороту блокирующего рычага 4 и фиксации планки

14 за счет входа выступа 5 в паз 17, что позволит блокировать кассетоприемник 3 в рабочем положении платы 8 и предохранить магнитные головки и прижимной ролик от случайных повреждений при установке кассеты, так кы при этом исключается несанкционированное закрытие кассетоприемника 3.

Таким образом„поскольку положе ние платы 8 не зависит от положения кассетоприемника, то эта конструктивная развязка позволяет во время смены кассеты отодвигать прижимной ролик от ведущего вала не только при открытом кассетоприемнике, но и при закрытом кассетоприемнике и выключении магнитофона. Такое конструктивное решение и позволяет предохранить боковую поверхность резинового прижимного ролика от появления остаточной деформации и снизить тем самым коэффициент детонации магнитофона.

Ф о р м у л а изобретения

Кассетный магнитофон, содержащий установленные на шасси ведущий вал, подпружиненный поворотный кассетоприемник, блокирующий рычаг с выступом, подпружиненный поворотный рычаг выброса кассеты и подвижную плату с выступом, сопряженную с толкателем переключателя режима работы, а также магнитные головки и прижимной ролик, установленные на подвижной плате, при этом на кассетоприемнике шарнир27719б

4 но закреплена подпружиненная фиксирующая планка с выступом и ограничителем, отличающийся тем, что, с целью снижения коэффициента детонации за счет уменьшения остаточной деформации прижимного ролика, фиксирующая планка выполнена с пазом, расположенным между ее выступом и ограничителем, блокирующий рычаг ус10 тановлен с возможностью поворота в плоскости шасси и снабжен двумя элементами зацепления, а выступ подвижной платы расположен между элементами зацепления блокирующего рычага, 15 выступ которого сопряжен с пазом фиксирующей планки.
