Реферат



Изобретение относится к области вычислительной техники, в частности к технике запоминающих устройств, и может быть использовано в многоканальных системах сбора, обработки и преобразования аналоговой информации. Цель изобретения - повьппение точности устройства - достигается введением в него трех дополнительных ключей и второго пассивного элемента на втором резисторе. Связи .вновь введенных элементов с операционными усилителями и с основньши ключами позволили повысить точность передачи сигнала с выхода второго операционного усилителя на выход устройства. 1 ил. 4j ю

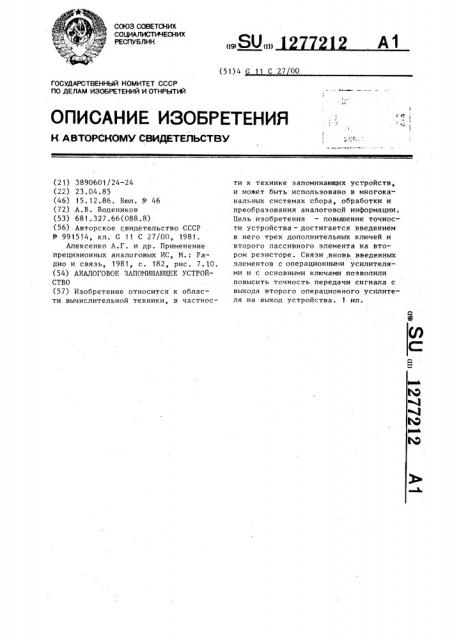

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК

А1 (19) (11) С 27 00 (51) 4

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К д BTOPCHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3890601/24-24 (22) 23.04.85 (46) 15.12.86. Бюл. Р 46 (72) А.В. Водеников (53) 681.327.66(088.8) (56) Авторское свидетельство СССР

Р 991514, кл. G 11 С 27/00, 1981.

Алексенко A.Ã. и др. Применение прецизионных аналоговых ИС, М.: Радио и связь, 1981, с. 182, рис. 7.10. (54) АНАЛОГОВОЕ ЗАПОМИНА10ЩЕЕ УСТРОЙ: СТВО (57) Изобретение относится к области вычислительной техники, в частности к технике запоминающих устройств, и может быть использовано в многоканальных системах сбора, обработки и преобразования аналоговой информации.

Цель изобретения — повьппение точности устройства — достигается введением в него трех дополнительных ключей и второго пассивного элемента на втором резисторе. Связи, вновь введенных элементов с операционными усилителями и с основными ключами позволили повысить точность передачи сигнала с выхода второго операционного усилителя »а выход устройства. 1 ил. I 277? 12

Изобретение относится к вычислительной технике и, в частности, к технике запоминающих устройств, и может быть использовано в многоканальных системах сбора, сбрабстки и преобразования анапоговой инфсрмации.

Цель изобретения — повышение точности у-стройства.

На чертеже приведена функциональная схема предлагаемого устройства.

Устройство содержит операционные усилители 1 и 2, ключи 3-8, пассивные элементы на резисторах 9 и 10, накопительный элемент на конденсаторе 11, шину 12 нулевого потенциала, вход 13 управления устройства, информационный вход 14 и выход 15 устройства.

Устройство работает следующим образом.

В режиме "Выборка" на вход 13 проходит уровень "1" при этом замыкаются ключи 3,5 и 7, а размыкан>тся ключи 4,6 и 8, Входное напряжение поступает с входа 14 на инвертирующий вход операционного усили:еля 1. Устройство в режиме выборки веда.; себя как повторитель напряжения, в котором оба операционных усилителя 1„2 охвачены отрицательной обратной связью через замкнутые ключи 3,7,, что позволяст существенно снизить погрешность сложения, уменьшить нелинейность амппитудной характеристики и напряжение смещения второго операционного усилителя 2 в Л; раз., где

А — коэффициент усиления первого операционного усилителя 1 в разомкнутом состоянии.

За счет обратной связи на инвертирующем входе операционного усилителя 1 поддерживается напряженке, равное входному.

При замыкании ключей 5 и 7 замьп<ается отрицательная обратная связь и . в операционном усилителе 2. При этом конденсатор 11 заряжается с выхода операционного усилителя 1 через ключ

3 и резистор 10 до напряжения, при котором на инвертирующем вхо„-:,2 операционного усипителя 2 напряжение также равно входному. В реэиме "Выборка" выход операционного усилителя 2 ar ключен от выхода 15. Резистор 10 служит для предотвращения возбужцения устройства и его сопротивление выбирается в пределах 100 Ом — i кОм.

Сопротивление резистора 9 выбирается равным сопротивлению нагрузки устройства. Для перевода устройства в режим хранения на вход 13 подается уровень "0", при этом ключи 2,4,6 .

5 замыкаются„ а ключи 5 3 и 7 размыкаются. При замыкании ключа 4 операционный усилитель 1 становится повторителем напряжения. У операционного усилителя 2 отрицательная обратная связь замыкается через ключи 6 и 8, при этом на выходе 15 устанавливается напряжение, которое было на резисторе 9 до перехода в режим хранения.

Taic как обратная связь в операционном усилителе 2 подключена непосредственно с выхода 15 через ключ 8, . поэтому сопротивление открытого ключа и его температурные и временные изменения не вносят дополнительной погрешности.

Выходное сопротивление устройства

R „ в режиме хранения определяется выражением

R7. + Нь

R (ВЫХ К где R z — выходное сопротивление операционного усилителя 2 без обратной связи;

Кь — сопротивление открытого ключа 6; коэффициент усиления операционного усилителя 2 без

35 обратной связи.

При выборе сопротивления резисто- ра 9 (R7) равным сопротивлению нагрузки (R„), перепад напряжения (аП („„)

II на выходе операционного усилителя 2

Я гри переходе из режима выборки в режим хранения минимален и определяется выражением

aV = - -(К вЂ” R ) ьы н ((5 где к — сопротивление ключа 7.

Соответственно при малом перепаде выходного напряжения время установления операционного усилителя так>ке будет минимальным.

Предлагаемое устройство выборки и хранения по сравнению с известным за счет введения ключей позволяет наряду с выборкой и запоминанием входных сигналов осуществлять быструю преци55 зионную коммутацию запомненного напряжения на выход устройства. т о р м у л а и э обретения

Аналоговое запоминающее устройство, содержащее первый операционный

1277212

Составитель А. Воронин

Техред A.Êðàâ÷óê Корректор А. Обручар

Редактор M. Товтин

Заказ 6687/48 Тираж 543 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 усилитель, неинвертирующий вход которого является информационным входом устройства, первый ключ, первый вход которого соединен с выходом первого операционного усилителя и с первым входом второго ключа, третий ключ, первый вход которого соединен с выходом второго ключа, с инвертирующим входом первого операционного усилителя и с первым выводом первого пассивного элемента на первом резисторе, вторые входы ключей являются входом управления устройства, выход первого ключа соединен с неинвертирующим входом второго операционного усилителя, накопительный элемент на конденсато ре, одна из обкладок которого соединена с выходом первого ключа, инвертирующий вход второго операционного усилителя соединен с выходом третьего ключа, и шину нулевого потенциала, о т л и ч а ю щ е е с я тем, что, с целью повышения точности устройства, в него введены четвертый, пятый, шестой ключи и второй пассивный элемент на втором резисторе, 5 один из выводов которого соединен. с вторым выводом первого резистора и с шиной нулевого потенциала, другой вывод второго резистора соединен с другой обкладкой конденсатора, выход второго операционного усилителя соединен с первыми входами четвертого и пятого ключей, выход четвертого ключа является выходом устройства и соединен с первым входом шестого

15 ключа, выход которого соединен с инвертирующим входом второго операционного усилителя, выход пятого ключа соединен с первым входом третьего ключа, вторые входы четвертого, пятого и шестого ключей соединены с вторым входом третьего ключа.
