Реферат



Изобретение относится к области электротехники, а именно к аппаратуре , подвергающейся воздействию рабочей среды под давлением. Цель изобретения - повышение надежности работы . Разъем состоит из двух ответных частей - вилки 1, расположенной в корпусе (К) 2, розетки 3, расположенной в К 4, и обоймы 5, охватьшающей 9 18 (Л ьо ьо СП

СОЮЗ СО8ЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК (51) 4 Н 01 R 13/52

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н А BTOPCHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТ8ЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3770715/24-07 (22) 28.05.84 (46) 15. 12.86. Бюл. N - 46 (72) Л.К.Куценогий, В.Л.Лаар и П.В.Борзых (53) 621.315(088.8) (56) Авторское свидетельство СССР

Р 474876, кл. H 01 R 13/52, 1972. Авторское свидетельство СССР

11 - 488275, кл. Н 01 R 13/52, 1973.

„„SU„„) 277265 A 1 (54) ГЕРМЕТИЧНЫЙ ЭЛЕКТРИЧЕСКИЙ РАЗЪЕМ (57) Изобретение относится к области электротехники, а именно к аппаратуре, подвергающейся воздействию рабочей среды под давлением. Цель изобретения — повышение надежности работы, Разъем состоит из двух ответных частей — вилки 1, расположенной в корпусе (К) 2, розетки 3, расположенной в К 4, и обоймы 5, охватывающей

1277265 корпуса 2 и 4. Между внутренней стен— кой обоймы 5 и размещенными в корпусах 2 и 4 изоляторами с контактными элементами образована герметичная полость 13. В обойме 5 выполнено стравливающее отверстие. На обращен— ных друг к другу поверхностях корпусов 2 и 4 расположены дугообразные выступы (ДВ) 12 равной высоты. Наружный диаметр ДВ 12 одного К равен внутреннему диаметру ДВ 12 другого К.

Резьбовой элемент, соединяющий части разъема, выполнен по меньшей мере

Изобретение относится к обпасти электротехники, а именно к герметичным злектрическим разъемам, применяемым в аппаратуре, подвергающейся воздействию рабочей среды под давлением.

Цель изобретения — повышение надежности работы.

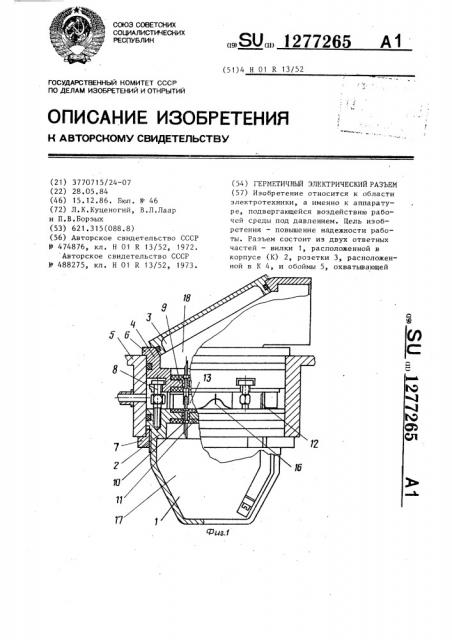

На фиг, 1 показан разъем, продольный разрез; на фиг. 2 — то же, поперечный разрез B зоне контактов °

Электрический разъем состоит из вилки 1, расположенной в корпусе 2, розетки 3, расположенной в корпусе 4, обоймы 5, охватывающей корпуса 2 и

4. Кольцевой бурт 6 упирается в торец обоймы 5, а гайка 7 навинчена на резьбу корпуса 2 и,упираясь своим торцом в торец обоймы, удерживает состыкованную вилку с розеткой в обойме, Вилка с розеткой в состыкованном состоянии удерживаются болтами 8, установленными головками в Тобразных пазах, выполненных на боко— вой поверхности корпуса 4. Резьбовая часть болтов установлена в резьбовых отверстиях, выполненных в корпусе 2, Корпуса обеих частей разъема имеют перегородки 9, в которых с зазором установлены контактные элементы 10, и в зазор их отверстий залит герметизирующий электроизоляционный материал 11. На обращенныхдруг кдру гу поверхностях корпусов выполнены равномерно расположенные по окружности дугообразные выступы 12 равной высоты. Наружный диаметр дугообразных

1 из трех болтов 7 и своими концевыми участками расположен в Т-образных пазах, выполненных на боковой поверхности одного К между ДВ 12, и соответствующих резьбовых отверстиях в другом К. Данная конструкция позволяет использовать разъем в качестве герметичного ввода в герметичной аппаратуре. При нарушении герметичности изоляторов вилки или розетки избыточное давление может быть отведено из полости 13 через отверстие в обойме 5.

2 ил. выступов одного корпуса равен внутреннему диаметру дугообразных выступов другого корпуса, а корпуса в сочлененном положении образуют полость

13. Окна 14 между выступами 12 позволяют вращать болты 8 за приспособление 15 для вращения и, кроме того, обеспечивают соединение полости 13 с отверстием в стенке обоймы 5.

Сочленение раз ьема производится предварительным ориентированием вилки и розетки относительно друг друга по риске 16, ввинчиванием болтов 8 и введением дугообразного выступа

15 одной части в дугообразный выступ другой его части. Окончательное и гарантированное соединение контактов обеспечивается упором одного выступа 12 в корпус ответной части. Ðàñ20 членение разъема обеспечивается упором головки болта 8 в дно Т-образного паза. В состыкованном разъеме герметично изолированы друг от друга полость

17 вилки 1 и полость 18 розетки 3 с образованием полости 13, изолированной от наружной среды обоймы 5 °

Предлагаемый разъем может, быть использован в качестве герметичного ввода в герметичной аппаратуре. При нарушении герметичности одного из

30 изоляторов (вилки или розетки) избыточное давление из полости 17 или

18 или натекание газа могут быть отведены из полости 13 через отверстие

35 в обойме 5.

Изобретение по зв оляет по высить надежность работы гер—

12772(J5 метичного ввода электрических цепей.

1Ф 75

Составитель Н.Зеленцова

Техред II.Îëåéíèê Корректор И.Эрдейи

Редактор Л.Веселовская

Заказ 6691/50

Тираж 597

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Подписное

Производственно-полиграфическое предприятие, r.Ужгород, ул.Проектная, 4 формула изобретения

Герметичный электрический разъем, содержащий две ответные части — вил— ку и розетку, в корпусе каждой из которых размещен изолятор с контактными элементами, выступающими над поверхностью корпусов, обойму, охватывающую корпуса с образованием герметичной полости между внутренней поверхностью обоймы и изоляторами, и резьбовой элемент соединения частей разъема, отличающийся тем, что, с целью повышения надежности работы, резьбовой элемент выполнен по меньшей мере из трех болтов, на обращенных друг к другу поверхностях корпусов выполнены равномерно расположенные по окружности дугообразные выступы равной высоты, наружный диаметр дугообразных выступов корпуса вилки равен внутреннему диаметру дугообразных выступов корпуса розетки, между указанными выступами

l0 на боковой поверхности корпуса розетки выполнены Т-образные пазы, а в корпусе вилки — соответствующие им резьбовые отверстия, в обойме в зоне размещения контактных элементов вы15 полнейо стравливающее отверстие, при этом болты своими концевыми участками расположены в указанных Т-образных пазах и резьбовых отверстиях,
