Станок для продораживания коллекторов электрических машин

Станок для продораживания коллекторов электрических машин

Иллюстрации

Показать все

Реферат



Изобретение относится к технологическому оборудованию по производству электрических машин, в частности для продораживания коллекторов электрических машин фрезерованием с одновременным снятием продольных и наклонных фасок. Целью изобретения является обеспечение универсальности станка за счет обработки коллекторов различной длины. Привод перемещения оправок 20 с резцами 24 выполнен в Видб (Л

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН (50 4 Н 01 R 43/06

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н А.BTOPCHOMV СВИДЕТЕЛЬСТВУ

Р

М

1 дидд

22

ГОСУДАРСТБЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3824749/24-07 (22) 18.12.84 (46) 15.12.86. Бюл. В 46 (71) Всесоюзный научно-исследовательский, проектно-конструкторский и технологический институт электровозостроения (72) А,В. Смирнов и Б.К. Савинков (53) 621.313.047.69(088.8) (56) Авторское свидетельство СССР

Р 130101, кл. Н 01 R 43/06,,1960.

Авторское свидетельство СССР

Р 691969, кл. Н 01 R 43/14, 1977.

„.Я0„„1 277270 А 1 (54) CTAHOK для ПРОдОРАжИВАНия КОЛЛЕКТОРОВ ЭЛЕКТРИЧЕСКИХ МАШИН (57) Изобретение относится к технологическому оборудованию по производству электрических машин, в частности для продораживания коллекторов электрических машин фрезерованием с одновременным снятием продольных и наклонных фасок. Целью изобретения является обеспечение универсальности . станка за счет обработки коллекторов различной длины. Привод перемещения оправок 20 с резцами 24 выполнен в

127727 виде штока с конической рабочей поверхностью, причем шток 22 установлен в пневмоцилиндре 21 с возможностью взаимодействия с оправками, ко-. ,торые подпружинены к поворотному корпусу 19. Для обработки коллекторов с

0 различной длиной шток установлен с во з можно ст ью ре гули ров ания с помощью гайки 27, одновременно устанавливают необходимьп размер между режущими кромками резцов. 4 ил, 4

Изобретение относится к технологическому оборудованию по производству электрических машин, в частности для продораживания коллекторов электрических машин фрезерованием с одновременным снятием продольных и наклонных фасок.

Цель изобретения — обеспечение универсальности станка путем обработки коллекторов различной длины.

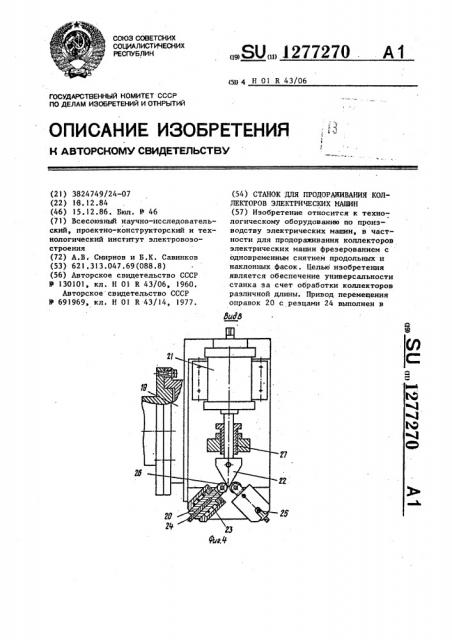

На, фиг. 1 изображен станок, общий вид, на фиг. 2 — вид А на фиг. 1; на фиг. 3 — вид Б на фиг. 1; на фиг.4— вид В на фиг ° 3.

Станок содержит станину 1, заднюю бабку 2 и передний неподвижный . центр 3, которые служат для установки якоря 4, а также стойки 5, на которых установлен блок 6 обработки с возможностью перемещения вертикально по направляющим стойки 5 при помощи маховика 7 и горизонтально — вдоль оси якоря при помощи маховика 8.

Блок 6 обработки состоит иэ корпуса 9 с направляющими, по которым возвратно-поступательно перемещается ползун 10. На ползуне размещены фрезерная головка 11 с фрезами 12 для продораживания и электродвигатель 13 привода фрезы, а также резцедержатель 14 с резцом 15 для снятия продольных фасок. На корпусе блока 6 размещены гидроцилиндр 16 привода ползуна 10, механизм 17 шагового вращения якоря и устройство 18 для снятия наклонных фасок, содержащее поворотный корпус 19, установленный с возможностью поворота и фиксации его положения в плоскости, перпендикулярной оси коллектора.

На корпусе 19 установлены оправки 20 и пневмоцилиндр 21, шток 22 которого имеет комплексную рабочую

2 поверхность, предназначенную для передачи усилия оправкам 20, подпружиненным пружинами 23 к корпусу.

Оправка 20 с одной стороны имеет гнездо для размещения резца 24, имеющего возможность перемещения и фиксации винтом 25, а с другой стороны †. хвостовик (например, квадратного сечения) для фиксации от враще10 ния., на котором закреплен ролик 26.

Дпя регулировки хода пневмоцилиндра 21 служит гайка 27.

Станок работает следующим образом.

15 В исходном состоянии блок 6 маховиком 8 отведен в крайнее левое положение и ползун 10 с фрезерной головкой находится в крайнем левом положении. Производят установку и за20 крепление якоря 4 в центрах 2 и 3.

Маховиком 8 блок 6 обработки подводят к обрабатываемому коллектору, а маховиком 7 устанавливают необходимую глубину продораживания. Коллек25 тор вручную устанавливают миканитовыми прокладками напротив фрез и в наладОчном режиме продораживают восемь пазов. После этого устанавливают кулачки микропереключателя хода ползуна 10 (не показаны) на необходимую длину, кулачки микропереключателей механизма (не показан) шагового вращения и резец 15 для снятия продольных фасок, настраивают устройство 18 для снятия наклонных фа35 сок на необходимую длину обрабатываемого коллектора и включают станок в автоматическом режиме работы. При этом происходит продораживание и од40 новременное снятие продольных фасок.

После продораживания тридцати пазов, т.е. когда профрезерованные пазы подойдут под устройство 18 для снятия

)277270 наклонных фасок, включают привод этого устройства, работа которого синхронизирована с работой ползуна 10 с фрезерной головкой 11, Для обработки коллекторов, имею- 5 щих отличную от рассматриваемого случая длину, необходимо отрегулировать ход штока 22 цилиндра 21 с помощью гайки 27 и одновременно установить необходимый размер между режущими

10 кромками резцов 24, зафиксировав резцы винтами 25.

Формула изобретения

Станок для продораживания коллекторов электрических машин, содержащий фрезерную головку с фрезами, резец, закрепленный в реэцедержателе для снятия продольных фасок, механизм

Z0 шагового вращения коллектора и устройство для снятия наклонньпс фасок, включающее установленные в корпусе оправки с расположенными в них резцами и привод перемещения оправок в направлении, перпендикулярном оси коллектора, отличающийся . тем, что, с целью обеспечения универсальности за счет обработки коллекторов различной длины, привод перемещения справок выполнен в виде штока с конической рабочей поверхностью, установленного в:пневмоцилиндре с возможностью взаимодействия с оправками. при этом KoDBvc установлен с возможностью поворо в. и фиксации его положения в плоскости, перпендикулярной оси коллектора, а оправки подпружинены к корпусу.

1277270

Составитель Г. Майорова

Редактор Л. Веселовская ТехредЛ.Олейник

Корректор И. Эрдейи

Заказ 6752/51 Тираж 597

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Подписное

Производственно-полиграфическое предприятие, r. Ужгород, ул. Проектная,4
