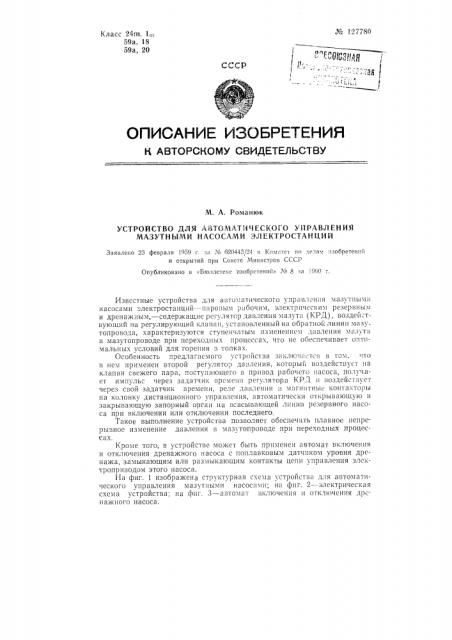

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

М. А. Романюк

УСТРОЙСТВО ДЛЯ АВТОМАТИЧЕСКОГО УПРАВЛЕНИЯ

МАЗУТНЫМИ НАСОСАМИ ЗЛЕКТРОСТАНЦИЙ

Заявлено 23 февраля 1959 г. за М 620443/2-1 г, Ком:1тст по лслаги изобретений и открытий при Совсге Министров СССР

Опубликовано в гБ1оллетеис изобрстений» М 8 за 19б0 г.

Известные устройства для автоматического управления мазутными насосами электростанций — паровым рабочим, электрическим резервным и дренажным,— содержащие регулятор давления мазута (КРД), воздей:твующий на регулирующий клапан, установленный на обратной линии мазу топровода, характеризуются ступенчатым изменением давления мазута в мазутопроводе при переходных процессах, что не обеспечивает оптимальных условий для горения з топках.

Особенность предлагаемого устройстза зякл1очастс11 в том, ITo в нем применен второй регулятор давления, который иоздейстьуег на клапан свежего пара, поступающего в привод рабочего насоса, получает импульс через задатчик времени регулятора КР3 и воздействует через свой задатчик времени, реле давлеьп1я и магнитные контакторы на ко 10FIK> дистанционного управления, 11втомати -lески о Гкрывающуlо и закрывающую запорный орган на всасывающей линии резервного насоса при включении или отключении последнего, Такое выполнение устройства позволяет обеспечить плавное непрерывное изменение давления в мазутопроводе при переходных процессах.

Кроме того, в устройстве может быть применен автомат включения и отключения дренажного насоса с поплавковым датчиком уровня дренажа, замыкающим или размыкающим контакты цепи управления электроприводом этого насоса.

На фиг. 1 изображена структурная схема устройства для автоматического управления мазутными насосами; Iia фиг. 2 — электрическая схема устройства; на фиг. 3 — автомат включения и откл1очения др»нажного насоса.

9оиг Z
