Реферат



Изобретение относится к флотационному обогащению немагнитных минералов, содержащих тонкие фракции ферромагнитных и слабомагнитных минералов . Цель изобретения - повышение качества концентратов немагнитов минералов за счет обеспечения оптимальных условий флокуляции магнитных фракций при различных режимах флстации. Для этого колонна дополнительно содержит электрически связанные между собой магнитный анализатор (МА) 9, регулятор 10 и приводное приспособление (ПП) 8 для перемещения магнитной системы (мс) 2 по высоте коi (Л j Маспш

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

А2 (19) (И) (51) 4 В 03 D 1/24

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61 ) 440160 (21) 3903687/22-03 (22) 31. 05. 85 (46) 23. 12.86, Бюл. № 47 (71) Иркутский ордена Трудового

Красного Знамени политехнический институт и Научно-исследовательский и проектно-конструкторский институт обогащения твердых горючих ископаемых (72) В. М, Иоффе, С. Б.Леонов, С. Б. Полонский, I().Б.Рубинштейн и С. В.Иоффе (53.) 622. 765. 4 (088, 8) (56) Авторское свидетельство СССР № 520132, кл. В 03 D I /24, 1974.

Авторское свидетельство СССР . № 440160, кл, В 03 D 1/24, 1972 ° (54) ПНЕВМАТИЧЕСКАЯ ФЛОТАЦИОННАЯ

КОЛОННА (57) Изобретение относится к флотационному обогащению немагнитнйх минералов, содержащих тонкие фракции ферромагнитных и слабомагнитных минералов. Цель изобретения — повьппение качества концентратов немагнитов минералов за счет обеспечения оптимальных условий флокуляции магнитных фракций при различных режимах флстации. Для этого колонна дополнительно содержит электрически связанные между собой магнитный анализатор (МА)

9, регулятор IO и приводное приспо- д собление (IIII) 8 для перемещения магнитной системы (MC I 2 по высоте ко1 !2 лонны. Причем HA 9 связан с входом регулятора 10 выход которого связан с BY,îäoM ПП 8, Исходная пульпа, обработанная реагентами, поступает в камеру 1 колонны через загрузочный патрубок 4. Проходя через магнитное поле установленной снаружи корпуса камеры 1 МС 2, частицы ферромагнитных материалов флокулируют, опускаются к низу камеры 1 и вместе с несфлотированными частицами удаляют,1

78035 ся через разгрузочный конус 6. Немагнитные минералы, закрепляясь на пузырьках воздуха, поднима|ощихся от аэратора 3, переходят в пену и разгружаются через пеносъемйое отделение 5.

При наличии в пенном продукте содержания железосодержащих минералов выше нормы МА 9 подает сигнал на регулятор 10. Он приводит в действие

ПП 8, изменяющее y(тановку МС 2 по высоте колонны. 1 ил.

Изобретение относится к области обогащения полез ных ископаемых, Ь частности к флотационному обогащению немагнитных минералов, содержащих тонкие фракции ферромагнитных 1магнетитовых, ильменитовых) и слабомагнитных минералов, и является усовершенствованием устройства по авт, св, М 440160, Цель изобретения — повьплепие качества концентратов немагнитных минералов за счет обеспечения оптимальных условий фпокуляции магнитных фракций при различных режимах фпотации.

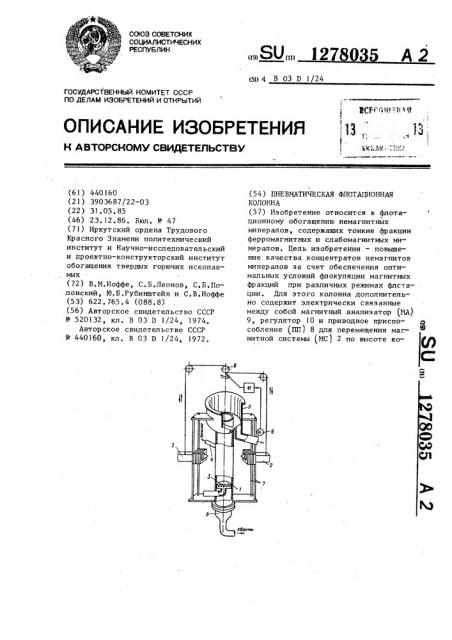

На чертеже представлена пневматическая флотационная колонна.

Устройство содержит камеру колонны, магнитную систему 2, установленную снаружи корпуса камеры 1 на уровне зоны !линерализации пузырьков и выполненную с возможностью перемещения ее по гысоте камеры 1, а «раторы 3, расположенные в нижней части камеры 1, загрузоч ы патрубок 4, находящийся в верхней части камеры 1 и помещенный под пеносъемным отделением 5, разгрузочный конус 6, установленный под аэраторами 3 и служащий для разгрузки камерного продукта из камеры 1, направляющие 7 для вертикального перемещения магнитной системы 2 по высоте камеры машинь«, закрепленные снаружи корпуса камеры

1 и расположенные по всей ее высоте, приводное приспособление 8 перемещения магнитной системы 2 по высоте камеры 1 флотационпой колонны, магнитный анализатор 9, установленный на сливе пеносъемного отделения 5, и регулятор 10, вход которого электрически связан с выходом магнитного анализатора 9, а выход — с входом приводного приспособления 8 перемещен1ля магнитной системы 2 по высоте камеры 1 колонны. При этом корпус камеры изготавливается из неметаллических материалов, например орг-!

О стекла, текстолита стекловолокна и др

Устройство работает следующим образом, Исходная пульпа, обработанная !

5 реагентом, поступает в камеру 1 колонны чер еэ з агруз очный патрубок

4, При прохождении твердых частиц через магнитное поле, создаваемое магнитной системой 2, частицы фер?О ромагнитных минералов, находящиеся в обогащаемых ископаемых, флокулируют 1л под действием силы тяжести опускаются к низу камеры 1, где вместе с несфпотирован««ыми частицами

25 удаляются через разгрузочный конус 6.

Извлекаемые немагнитные минералы, закрепляясь на пузырьках воздуха, поднимающихся от аэ р ат ор а 3, переходят в пену и разгружаются

ЗО через пено съемное отделение 5.

Полученный пенный продукт с помощью магнитного анализатора 9 анализируют на содержание железа, и в случае наличия содержания железосодержащих минералов в пенном продукте выше допустимой нормы магнитный анализатор подает электрический сигнал на регулятор 10, который в соответствии с получен IbIM сигналом.

12 78035 4 минералов и предотвращается их извлечение в пенный продукт. Снижением извлечения магнитных минералов в пенный продукт достигается в конеч5 ном итоге повышение качества получаемых при фпотации концентратов.
