Реферат



Изобретение относится к устройствам для погрузочно-разгрузочных работ на кольцевых складах с сыпучим материалом, например угля, руды и т.п. Цель изобретения - улучшение условий обслуживания и повышение надежности. Роторная погрузочная машина, содержит стрелу 1 с ротором, шарнирно установленную на тележке 4 посредством неподвижных осей и ползуна с пружинами . На ползуне шарнирно установлена тяга с упором для взаимодействия с плитой, которая установлена на пружинах.Со стороны стрелы установ,1ен гидродемпфер для взаимодействия с упором. При встрече ротора с твердыми включениями стрела, перемещаясь относительно ползуна, сжимая плитой пружины и действуя упором на гидродемпфер , предотвращает поломку стрелы. Расположение гидродемпфера со стороны стрелы улучшает условия обслуживания. 4 ил. а сл ND 00 o 00 со

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН

„„SU„„1278283

А2 (504 В 65G65 28

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPCHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (61) 793909 (21) 395471 8/25-11 (22) 09.09.85 (46) 23.12.86. Бюл. № 47 (7 l ) Всесоюзный научно-исследовательский и проектно-конструкторский институт горнорудного машиностроения и Донецкий машиностроительный завод им. Ленинского комсомола Украины (72) В. Е. Пейкер, В. П. Бойко, Г. П. Колос и А. Ш. Кац (53) 621.869.76(088.8) (56) Авторское свидетельство СССР № 793909, кл. В 65 G 65/28,,1978. (54) РОТОРНАЯ ПОГРУЗОЧНАЯ МАШИНА (57) Изобретение относится к устройствам для погрузочно-разгрузочных работ на кольцевых складах с сыпучим материалом, например угля, руды и т и. )дель изобретения — улучшение условий обслуживания и повышение надежности. Роторная погрузочная машина, содержит стрелу 1 с ротором, шарнирно установленную на тележке 4 посредством неподвижных осей и ползуна с пружинами. На ползуне шарнирно установлена тяга с упором для взаимодействия с плитой, которая установлена на пружинах.Со стороны стрелы установлен гидродемпфер для взаимодействия с упором. При встрече ротора с твердыми включениями стрела, перемещаясь относительно ползуна, сжимая плитой пружины и действуя упором на гидродемпфер, предотвращает поломку стрелы.

Расположение гидродемпфера со стороны стрел ы ул уч шает уc108H я обсл уж ива н и я.

4 ил.

1278283

Изобретение относится к устройствам для погрузочно-разгрузочных работ на кольцевых складах сыпучих материалов, например угля, руды и т.п. и является усовершенствованием устройства по авт. св. М 793909.

Цель изобретения — улучшение условий обслуживания и повышение надежности.

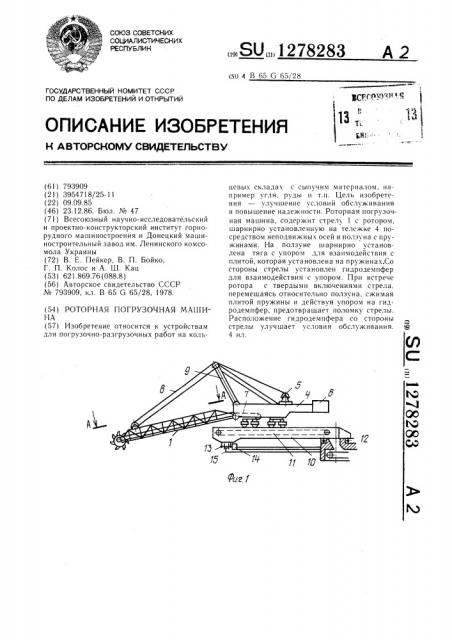

На фиг. 1 схематично изображена предлагаемая машина, общий вид; на фиг. 2— разрез А — А на фиг. 1, на фиг. 3 — гидравлическая схема демпфера; на фиг. 4 — разрез Б — Б на фиг. 2.

Роторная погрузочная машина состоит из стрелы 1 с ротором 2 и конвейером

3, установленной на тележке 4 с лебедкой

5 для подъема стрелы с противовесом 6.

Стрела шарнирно соединена с тележкой 4 посредством соосных опор 7 и через канатный полиспаст 8 подвешена к пилону 9, жестко связанному тягой с тележкой 4. Последняя смонтирована на мосту 10, который снабжен конвейером 11. Мост 10 одним концом опирается на опору 12, установленную в центре склада, а другим через ходовые тележки 13 с приводами 14 — на круговой рельс 15.

Каждая из опор 7 выполнена следующим образом.

В проушинах 16 тележки 4 жестко установлена ось 17, на которой смонтирован ползун 18. Последний вставлен в продольные пазы 19 стрелы ротора. При этом левый торец паза 19 прижат составляющей усилия в канатах полиспаста 8 к ползуну 18. Кроме того, левый торец паза 19 прижимается к ползуну 18 пружинами 20, установленными на стреле 1 для исключения частого раскрытия связи между торцами паза 19 и ползу на

18. Между правым торцом паза 19 и ползуном имеется зазор.

С правой стороны к ползуну 18 шарнирно присоединена тяга 21, на свободном конце которой установлен упор 22 для взаимодействия с плитой 23, установленной на противоположных от ползуна концах пружин

20, шарнирно опирающих на стрелу 1.

Регулирование нагрузки стрелы осуществляется с помощью гидродемпфера 24 со штоком 25. Полости 26 и 27 гидродемпфера сообщены магистралями 28 и 29. В последних установлен дроссель 30 и обратный клапан 31.

На стреле 1 установлен концевой выключатель 32, а на ползуне 18 — лыжа 33.

Роторная погрузочная машина работает следующим образом.

При заборе материала со склада мост ! 0 вращается вокру.г центра склада вместе со етрелой 1. Вращающийся ротор 2 срезает и подает материал на конвейер 3, с которого он поступает на конвейер 1 и дальше— на систему стационарных конвейеров склада (не показана). В это время торец паза

19 прижат к ползуну 18.

При встрече ротора 2 с твердым негабаритным включением, когда реакция от боковых сил на одной из опор превысит силы, прижимающие торец паза 19 к ползуну 18, стрела на опоре начинает перемещаться относительно ползуна 18. При этом правый торец паза 19 приближается к ползуну 18, а левый торец отходит от ползуна 18. Связанная с ползуном 18 тяга 21 перемещается относительно стрелы, действуя упором

22 на плиту 23; сжимает пружины 20, а также перемещает шток 25 гидродемпфера 24, вызывая беспрепятственное перетекание жидкости из полости 27 в полость 26 через обратный клапан 31. Концевой выключатель

32 взаимодействует с лыжей 33, приводы

14 ходовых тележек 13 отключаются и накладываются тормоза. Мост 10 останавливается.

После исчезновения нагрузки стрела начинает двигаться относительно ползуна в обратном направлении. Поскольку магистраль

29 перекрывается обратным клапаном, перетекание жидкости из полости 26 в полость

27 происходит по магистрали 28 через дроссель 30, уменьшая скорость соударения стрелы 1 и ползуна !8

Стержни пружин 20 имеют слева удлиненные резьбовые концы, что позволяет путем навинчивания гаек произвести необходимое для монтажа предварительное сжатие пружинных устройств. Для приведения последних в рабочее состояние гайку проворачивают на несколько оборотов в обратном направлении.

Формула изобретения

Роторная погрузочная машина по авт. св. Мя 793909, отличающаяся тем, что, с целью улучшения условий обслуживания и повышения надежности, она снабжена шарнирно установленной на ползуне тягой, на свободном конце которой установлен упор для взаимодействия с плитои, которая установлена на противоположных от ползуна концах пружин, при этом гидравлический демпфер расположен со стороны стрелы для взаимодействия с указанным упором.
