Устройство для окраски поверхности

Устройство для окраски поверхности

Иллюстрации

Показать все

Реферат



Изобретение относится к области строительства . Цель изобретения - повышение удобства в работе и качества отделки поверхности . Устройство содержит валик 1, снабженный конусом 2, обтянутый рукавным пенополиуретаном 3, емкость для сбора раствора, выполненную в виде желоба 4 и расположенную с уклоном к карману 5, воронку 9 с конусом 10, накопитель 11. При вертикальном расположении валика капель, не успевшая сцепиться с поверхностью,стекает по конической части 2 в воронку 9, в отверстия 16, затем в конус 10 и в полость накопителя 11. Работая с валиком в горизонтальном положении, капель собирается желобом 4, стекает в карман 5 и периодическим поворотом против часовой стрелки на угол 60-90° она попадает в воронку 9, затем в накопитель 11. 3 ил. (Л tsD 00 4 1С ФигЛ

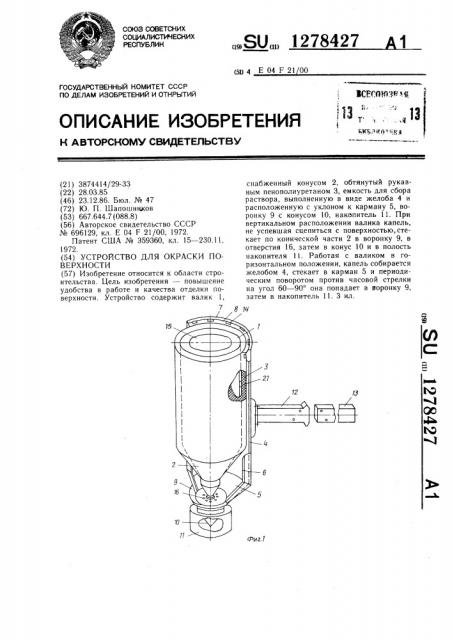

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК фЯ(, Д д gp щ

i13,," „.13 (ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPCHOMY СВИДЕТЕЛЬСТВУ кк;" Фп ъ(,",ф

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3874414/29-33 (22) 28.03.85 (46) 23.12.86. Бюл. № 47 (72) Ю. П. Шапошников (53) 667.644.7 (088.8) (56) Авторское свидетельство СССР № 696129, кл. Е 04 F 21/00, 1972.

Патент США № 359360, кл. 15 — 230.11, 1972. (54) УСТРОЙСТВО ДЛЯ ОКРАСКИ ПОВЕРХНОСТИ (57) Изобретение относится к области строительства. Цель изобретения — повышение удобства в работе и качества отделки поверхности. Устройство содержит валик 1, 7

„„SU„„1278427

Ип 4 Е 04 F 21 00 снабженный конусом 2, обтянутый рукавным пенополиуретаном 3, емкость для сбора раствора, выполненную в виде желоба 4 и расположенную с уклоном к карману 5, воронку 9 с конусом 10, накопитель 11. При вертикальном расположении валика капель, не успевшая сцепиться с поверхностью,стекает по конической части 2 в воронку 9, в отверстия 16, затем в конус 10 и в полость накопителя 11. Работая с валиком в горизонтальном положении, капель собирается желобом 4, стекает в карман 5 и периодическим поворотом против часовой стрелки на угол 60 — 90 она попадает в воронку 9, затем в накопитель 11. 3 ил.

1278427

Изобретение относится к строительству, декоративному искусству, а более конкретно к инструментам, используемым в этих обл астях.

Цель изобретения — повышение удоб5 ства в работе и качества отделки поверхности.

На фиг. 1 изображено предлагаемое устройство, общий вид; на фиг. 2 — то же, продольный разрез; на фиг. 3 — узел 1 на фиг. 2.

Устройство содержит валик 1, снабженный конусом 2, обтянутый например, рукавным пенополиуретаном 3, емкость 4 для сбора раствора, выполненную в виде желоба цилиндрическо-конической формы, расположенного с уклоном в сторону кармана 5 с боковыми ребордами 6, торцовую реборду

7 с секторным подпружиненным элементом 8, воронку 9 с конусом-непроливалкой 10, накопитель 11 из прозрачного материала, рукоять 12 и удлинитель 13 руко- щ яти.

Подпружиненный элемент 8 имеет радиально направленные канавки!4 и выполнен из тонкошерстяного войлока.

Полость наполненного окрашиваемым или промывочным материалом валика закрывается плотно крышкой 15. Капель, стекаемая при окраске (промывке), стекает через отверстия 16 в накопитель. Секторный элемент 8 скреплен, например, клеем с торцовой ребордой 7, цилиндрической частью желоба и боковыми ребордами. Элемент 8 имеет в сечении неправильную ромбическую форму, подпружинен, например, обрезиненным слоем 17 с таким расчетом, что до соприкосновения торца валика 1 при окраске с потолком и стенами капель с него удерживается обрезиненным слоем 17 как дополнительной воронкой, а при поджатом секторном подпружиненном элементе 8 до зазора 18 подтеки подхватываются плоскостью 19 и стекают во внутреннюю поверхность желоба.

Если капель множество, они стекают по ка- 40 навкам 14 в желоб, в карман и затем в накоп ител ь.

С целью предохранения от возможного удара стен и потолков при работе боковые реборды покрыты, например, слоем наирита.

Устройство работает следующим образом.

Отвертывается крышка 15 пальцами руки за поперечину 20, заливается окрашиваемый (или промывочный) материал в полость валика. Через отверстия 21 по канавкам 22 пропитывается при прокатывании пенополиуретановый рукав 3 и та поверхность, по которой прокатывается валик. Капель, не успевшая сцепиться с поверхностью при вертикальном расположении валика, стекает по конической части 2 в воронку 9, в отверстия 16, затем в конус-неяроливалку 10 через отверстие 23 в полости накопителя 11.

Форма и объем накопителя с воронкой выполнены таким образом, что накопленная жидкость до воронки просматривается и является пределом накопления при повороте на 90 до образующей отверстия 23.

При повороте устролства на 180 жидкость оказывается ниже уровня конуса, т.е. отверстия 23, и не выливается. Таким образом, предметы и .пол предохраняются от забрызгивания.

Работая с валиком в горизонтальном положении, капель собирается желобом 4, стекает в карман 5 и при периодическом повороте против часовой стрелки на угол

60 — 90 попадает в воронку 9, затем в накопитель 11.

При маневрировании валиком жидкость или окрашиваемый материал удерживается от обратного выливания из накопителя 1! конусом 10.

Устройство удерживается за рукоять 12.

Удлинитель 13 при работе, если необходимо, может устанавливаться в полость держателя или размещаться под углом 90 через окно в нижней стенке держателя до совпадения отверстий.

Формула изобретения

1. Устройство для окраски поверхности, включающее цилиндрический валик с емкостью для сбора раствора и рукоятью, отличаюи1ееся тем, что, с целью повышения удобства в работе и качества отделки поверхности, емкость для сбора раствора выполнена в виде охватывающего валик желоба, имеющего на одном конце коническую торцовую стенку, к которой прикреплены накопитель и заведенная в накопитель воронка, причем конец валика со стороны накопителя выполнен коническим.

2. Устройство по и. 1, отличающееся тем, что желоб снабжен востановленным в нем секторным подпружиненным элементом из войлока, имеющим радиально направленные канавки.

1278427

Фиг. 2

Составитель И. Голова

Техред И. Верес Корректор Л. Патай

Тираж 718 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4

Редактор О. Бугир

Заказ 6685/26
