Глушитель шума

Глушитель шума

Иллюстрации

Показать все

Реферат



Изобретение относится к области энергетики , а именно к глушению шума среды высокого давления при выбросе в атмосферу . Целью изобретения является повышение эффективности шумоглушения путем применения известной дымовой трубы в качестве глушителя шума. Для глушения шума газового потока высокого давления он подводится внутрь трубы, используя дополнительный трубопровод. Генерируемый у ее цоколя шум при прохождении вдоль газоотводяшего ствола снижается вследствие наложения прямых и отраженных звуковых волн. 1 ил. to 00 4

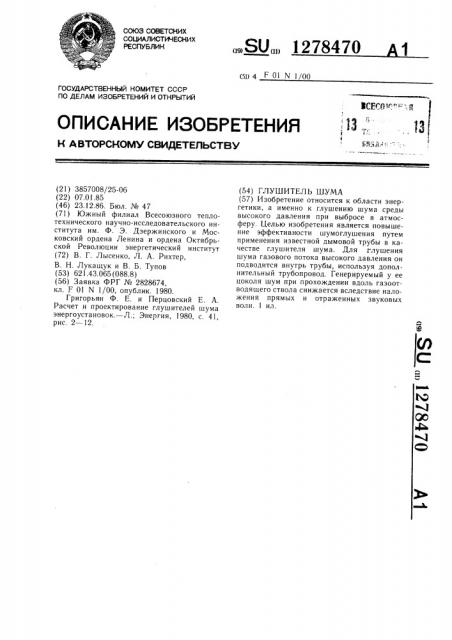

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51) 4 F 01 N 1 00

ВСЕс0 -= " -" .,0

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСКОМ,Ф СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3857008/25-06 (22) 07.01.85 (46) 23.12.86. Бюл. № 47 (71) Южный филиал Всесоюзного теплотехнического научно-исследовательского института им. Ф. Э. Дзержинского и Московский ордена Ленина и ордена Октябрьской Революции энергетический институт (72) В. Г. Лысенко, Л. А. Рихтер, В. Н. Лукащук и В. Б. Тупов (53) 621.43.065 (088.8) (56) Заявка ФРГ № 2828674, кл. F Ol N 1/00, опублик. 1980.

Григорьян Ф. Е. и Перцовский Е. А.

Расчет и проектирование глушителей шума энергоустановок. — Л.; Энергия, 1980, с. 41, рис. 2 — 12.

„;SU„„1278470 (54) ГЛУШИТЕЛЬ ШУМА (57) Изобретение относится к области энергетики, а именно к глушению шума среды высокого давления при выбросе в атмосферу. Целью изобретения является повышение эффективности шумоглушения путем применения известной дымовой трубы в качестве глушителя шума. Для глушения шума газового потока высокого давления он подводится внутрь трубы, используя дополнительный трубопровод. Генерируемый у ее цоколя шум при прохождении вдоль газоотводящего ствола снижается вследствие наложения прямых и отраженных звуковых волн. 1 ил.

1278470

Формула изобретения!

Л1. = 2,17ф1п

Составитель В. (лавников

Техред И. Верес Корректор А. Ильин

Тираж 500 Подписное

ВНИИПИ Государственного комитета СССР

П о делам изобретений и открытий

113035. Москва, Ж вЂ” 35, Раушская на ., д. / б, 45

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4

Изобретение относится к энергетике, а именно к глуц1ителям шума среды высокого давления при выбросе в атмосферу.

Цель изобретения — повышение эффективности глушителя шума.

На чертеже представлена дымовая труба, частичный разрез.

Дымовая труба в качестве глушителя шума содержит газоотводящий отвал цоколь 2, чстье 3, внешний газоход 4 и донолнительный трубопровод 5.

Глушитель шума (дымовая труба) работает следуюшим образом.

Для глушения шума газового потока высокого давления его подводят внутрь дымово и тру рубы используя дополнитель15 ный трубопровод 5.

В результате истечения среды через дополнительный трубопровод 5 внутри дымовой трубы у ее цоколя 2 генерируется значительная звуковая энергия, которая не проходит через газоотводящий ствол благодаря его хорошей звукоизолирующей способности, а распространяется вдоль него. При этом происходит значительное снижение уровней звукового давления вследствие наложения прямых и отраженных звуковых волн.

Это снижение зависит от типа трубы и ее 2g конструктивных параметров. Так, например, для конических дымовых труб снижение уровней звукового давления можно определить по формуле где я — эмпирический коэффициент поглощения;

Дв — диаметр цоколя 2 трубы, м;

Д вЂ” диаметр устья 3 трубы, м;

1= — - — тангенс угла между образующей конической трубы и вертикалью;

Н вЂ” высота трубы, м.

Для конических дымовых труб, футерованных внутри кирпичем, величина Л1 составляет 12 — 26 дБ. Кроме этого, в дальнейшем распространении шума значительную роль играет характеристика направленности излучения из устья 3 трубы. При увеличении угла между направлением входящего из устья 3 трубы потока и направлением излучения уровни шума снижаются дополнительно на 6 — 10 дБ и более, особенно на высоких частотах, в диапазоне которых и наблюдается основное шумоизлучение при истечении среды высокого давления. В дальнейшем эти же частоты эффективно поглощаются атмосферой (3—

10 дБ/км). Следовательно, эффективность шумоглушения дымовой трубы, применяемой в качестве глушителя шума, составит 1—

46 дБ.

Применение дымовой трубы в качестве глушителя шума при выбросе среды высокого давления в атмосферу.
