Устройство для подачи вторичного воздуха

Устройство для подачи вторичного воздуха

Иллюстрации

Показать все

Реферат



Изобретение относится к области двигателестроения и позволяет упростить конструкцию и уменьшить габариты. Устр-во содержит магистраль 1 подачи вторичного воздуха, соединяющую внутреннюю полость воздухоочистителя 2 с выпускным коллектором 3 и включающую элемент 4 щумоглушения в виде общего ресивера. На последнем размещен обратный клапан 5. Отработавщие газы движутся по коллектору 3 с колебаниями давления. При импульсе разрежения в выпускном коллекторе воздух поступает в него из внутренней полости воздухоочистителя по магистрали 1. При нарастании давления закрывается соответствующий клапан 5. В зависимости от порядка работы цилиндров поочередно срабатывают все клапаны, установленные на корпусе единого ресивера. 2 ил. N3 00 4 00

СОЮЗ СОВЕТСКИХ соцИАлистичесних

РЕСПУБЛИК (594 F01 N322.13," 13

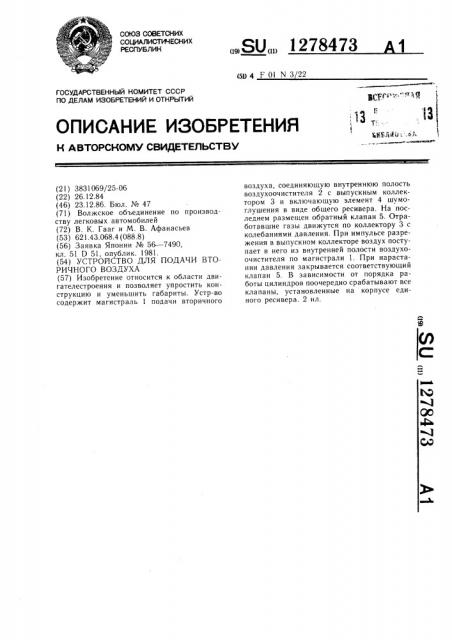

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTOPCHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3831069/25-06 (22) 26.12.84 (46) 23.12.86. Бюл. № 47 (71) Волжское объединение по производству легковых автомобилей (72) В. К. Гааг и М. В. Афанасьев (53) 621.43.068.4 (088.8) (56) Заявка Японии № 56 — 7490, кл. 51 D 51, опублик. 1981. (54) УСТРОЙСТВО ДЛЯ ПОДАЧИ ВТОРИЧНОГО ВОЗДУХА (57) Изобретение относится к области двигателестроения и позволяет упростить конструкцию и уменьшить габариты. Устр-во содержит магистраль 1 подачи вторичного

„„SU„„1278473 воздуха, соединяющую внутреннюю полость воздухоочистителя 2 с выпускным коллектором 3 и включающую элемент 4 шумоглушения в виде общего ресивера. На последнем размещен обратный клапан 5. Отработавшие газы движутся по коллектору 3 с колебаниями давления. При импульсе разрежения в выпускном коллекторе воздух поступает в него из внутренней полости воздухоочистителя по магистрали 1. При нарастании давления закрывается соответствующий клапан 5. В зависимости от порядка работы цилиндров поочередно срабатывают все клапаны, установленные на корпусе единого ресивера. 2 ил.

i 278473

Изобретение относится к машиностроению, а именно к ус р тройствам снижения токсичности отр работавших газов двигателя внутреннего сгорания.

Цель изобретения — упрощение конструки уменьшение габаритов. ци и у

На фиг. 1 показана схема устройст йства подачи вторичного возду ха. на фиг. 2 то же, продольный разрез.

Устройство содержит ма р . агист аль 1 Iloю ч ю внут- 10 дачи вт р оричного воздуха, соединя щ у—

2 с выреннюю поло лость воздухоочистителя п скным коллектором 3 и включающую элемент шумоглушения паны 5 подачи вторичного воздуха. им об азом.

Устройство работает следу ющим р 5

П работе двигателя отработавшие газы рир я по выпускному коллектору движутся ебаниями давления, обусловленн . р;коле ания ля. П и импульсе бочим процессом двигателя. ри и разрежения в выпускном ко. . ллекторе 3 воздух поступает из внут утренней полости воздухо- >О очистителя 2 по магистра. ли в выпускной коллектор 3, обеспечивая при этом тов сгорания отп оцесс окисления продуктов ра,, м об )dTHhlH клаработавших газов, при этом

2 пан 5 соответствующего цилиндра двигателя открыт. При нарастании д авления в выпускном коллекторе 3 соответствующий клакращается,В зависимости от порядка работы цилиндров п оочере но срабатывают все

5, установленные на корпусе единого ресивера 4. 3а счет того, ресивер и клапаны в

5 ыполнены в виде единого, уп„ощается компоновка последнего на узла, уп корпусе д е двигателя снижается его мат р емкость и габариты.

Формула изобретения

Устройство для подачи вторичного воздуержащее воздухоочиститель, соединенха, содер ный с выпуcKHbIM коллектором д ачи вто ичнопри помощи магистрали подачи го воздуха, сна абженной элементом шумоглушения и п о меньшей мере одним обратным клапаном, отличающ ееся тем, что, с целью упрощения конструкц к ии и уменьшения га аритов, элемент шумоглушения выполнен в виде общего ресивера, и о ратный клапан размещен на последнем.

1278473

Редактор И. Дербак

Заказ 6814/28

Составитель О. Немцов

Техред И. Всрес Корректор Л. Ильин

Тираж 500 i1o.1ï нсное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Рау шская наб., д. 4/5

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4
