Устройство для объемного дозирования

Устройство для объемного дозирования

Иллюстрации

Показать все

Реферат



Изобретение может быть использовано при дозировании вязких, жидкотекучих и влажных зернистых материалов. Цель изобретения - повышение точности дозирования и надежности работы устройства. Выпускной клапан герметичной мерной камеры соединен со штоком 5, размещенным с зазором в осевом канале штока 4 впускного клапана и подпружиненным относительно него пружиной 6, что обеспечивает открытие одного из клапанов в момент, когда закрыт другой, с отсеканием при этом заданного объема дозируемого материала. Герметизируюш.ая прокладка 10, размещенная на фланце 8, исключает попадание среды в канал штока 4 при открытом впускном клапане и открывает свободный доступ воздуха в этот канал при поднятии штока 5 стаканом 9 с фланцем 8 через упор 7. Всасываемый воздух ускоряет выход среды из мерной камеры, а также производит автоматическую ЧИСТКУ канала штока 4. 2 ил. ( (Л IND ч 00 сд х

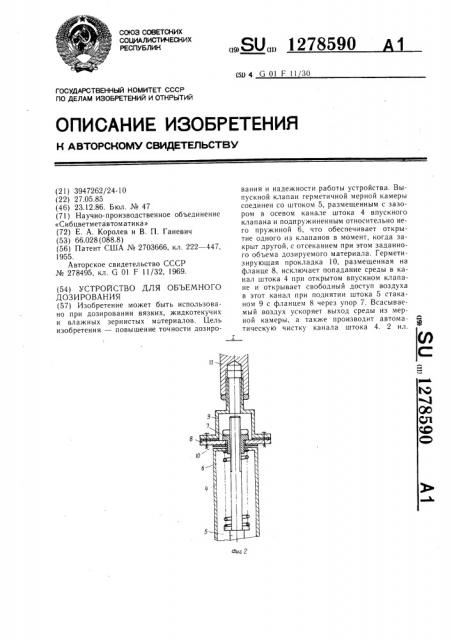

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН (50 4 б 01 F 11 30

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTOPCHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3947262/24-10 (22) 27.05.85 (46) 23.12.86. Бюл. № 47 (71) Научно-производственное объединение

«Сибцветметавтоматика» (72) Е. А. Королев и В. П. Ганевич (53) 66.028(088.8) (56) Патент США № 2703666, кл. 222 — 447, 1955.

Авторское свидетельство СССР № 278495, кл. G 01 F ll/32, 1969. (54) УСТРОЙСТВО ДЛЯ ОБЪЕМНОГО

ДОЗИРОВАНИЯ (57) Изобретение может быть использовано при дозировании вязких, жидкотекучих и влажных зернистых материалов. Цель изобретения — повышение точности дозиро„„SU„„1278590 вания и надежности работы устройства. Выпускной клапан герметичной мерной камеры соединен со штоком 5, размещенным с зазором в осевом канале штока 4 впускного клапана и подпружиненным относительно него пружиной 6, что обеспечивает открытие одного из клапанов в момент, когда закрыт другой, с отсеканием при этом заданного объема дозируемого материала. Герметизирующая прокладка 10, размещенная на фланце 8, исключает попадание среды в канал штока 4 при открытом впускном клапане и открывает свободный доступ воздуха в этот канал при поднятии штока 5 стаканом 9 с фланцем 8 через упор 7. Всасываемый воздух ускоряет выход среды из мерной камеры, а также производит автома- Я тическую чистку канала штока 4. 2 ил.

1278590

Изобретение относится к об ьемному дозированию вязких, жидкотекучих и влажных зернистых материалов, например ионообменно и с мол ы в воде.

Цель изобретения — повышение точности дозирования и надежности работы устройства.

На фиг.1 изображено схематично устройство для объемного дозирования; на фиг.2— узел 1 на фиг.1.

Устройство содержит герметичную мерную камеру 1, имеющую впускной 2 и выпускной 3 клапаны, соединенные соответственно со штоками 4 и 5. Шток 5 выпускного клапана проходит в осевом канале штока 4 впускного клапана 2 и подпружинен относительно последнего с помощью пружины 6. Канал штока 4 сообщен с атмосферой через отверстие в его свободном торце. На штоке 5 предусмотрен упор 7 в виде гайки, между торцом которого и свободным торцом штока 4 с зазором установлен фланец 8 стакана 9 с уплотнительной прокладкой 10.

Стакан 9 своим дном жестко крепится к штоку 11 пневмопривода 12 возвратно-поступательного перемещения, закрепленного на крышке 13 бункера 14.

Устройство работает следующим образом.

В исходном положении клапаны 2 и 3 под действием пружины 6 закрывают впускное и выпускное отверстия мерной камеры 1.

При ходе штока 1! пневмопривода 12 вниз фланец 8 нажимает на торец штока 4 и клапан 2, открывая впускное отверстие мерной камеры 1. Дозируемая среда самотеком поступает в мерную камеру 1. Прокладка 10 герметизирует канал штока 4, чтобы исключить попадание среды в канал.

При ходе штока 11 верх под действием пружины 6 шток 4 поднимается вверх и клапан 2 перекрывает впускное отверстие мерной камеры 1. При дальнейшем ходе штока 11 верх фланец 8 через упор 7 тянет шток 5 с клапаном 3 вверх, открывая выпускное отверстие мерной камеры 1. Фланец

8 с прокладкой 10 отходит от торца штока 4, открывая свободный доступ воздуха в канал штока 4. Это способствует более быстрому выходу среды из мерной камеры 1 и производит автоматическую чистку канала штока.

Изобретение позволяет повысить точность дозирования за счет наличия подпружиненных между собой отдельных штоков впускного и выпускного клапанов, снабженных общим приводом, что обеспечивает поочередное открытие и закрытие каждого клапана с отсеканием при этом точного объема дозируемой среды. Кроме того, обеспечение автоматического перекрытия канала штока впускного клапана при его открытии и сообщение указанного канала с атмосферой при открытии выпускного клапана исключает попадание дозируемой среды в канал штока и обеспечивает его продувку, что повышает надежность работы устройства.

Формула изобретения

Устройство для об ьемного дозирования, содержащее бункер с пазмещенной под ним герметичной мерной камерой, снабженной соосно расположенными впускным и выпускным клапанами, причем впускной клапан, снабженный штоком с осевым каналом, связанным с атмосферой, подключен к приводу его вертикального возвратно-поступательного перемещения и размещен в дне бункера, отличающееся тем, что, с целью повышения точности и надежности, в него введены дополнительный шток с упором на одном конце. стакан с фланцем на открытом торце и пружина,дополнительный шток размещен с зазором в осевом канале штока впускного клапана, подпружинен относительно него и свободным концом жестко связан с выпускным клапаном, стакан дном жестко прикреплен к приводу и концентрично охватывает упор, а фланец стакана установлен с зазором между торцом упора и свободным торцом штока впускного клапана с возможностью взаимодействия с ними и снабжен уплотнением со стороны указанного торца штока.

12

Составитель Л. федотова

Редактор М. Бланар Техред И. Верес Корректор И. Муска

Заказ 6819/34 Тираж 705 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, ж — 35, Раушская наб., д. 4/5 филиал ППП «Патент», г. Ужгород, ул. Проектная, 4
