Устройство для сопряжения источника и приемника информации

Устройство для сопряжения источника и приемника информации

Иллюстрации

Показать все

Реферат



Изобретение относится к области вычислительной и информационноизмерительной техники и может быть использовано в системах сбора и обработки информации, в которых требуется организация обмена информацией между устройствами, работающими с разной скоростью, например между измерительным устройством, нерегулярно передающим массивы данньрс, и ЭВМ. Цель изобретения - сокращение аппаратурньк затрат устройства.Цель достигается тем, что в устройство, содержащее блок регистров памяти, распределители импульсов записи и чтения и первый элемент И, введены две группы элементов И-НЕ и второй элемент И. I ил. (Л с 1C «4j 00 00 О5 i4

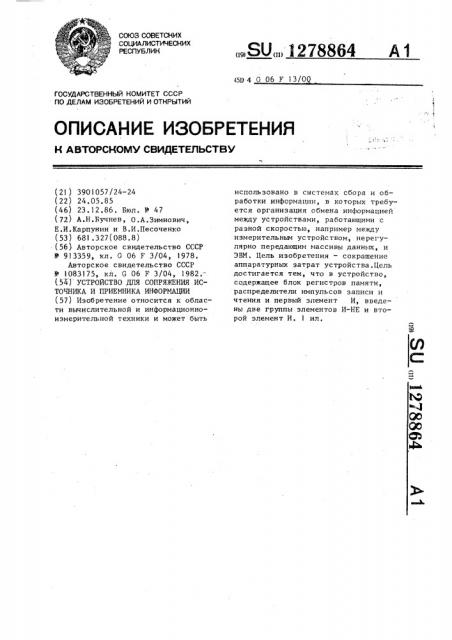

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (511 4 G 06 F 13/О

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСНОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3901057/24-24 (22) 24.05,85 (46) 23.12.86. Бюл. Р 47 (72) А.Н.Бучнев, О.А.Зимнович, Е.И.Карпунин и В.И.Песоченко (53) 681,327(088.8) (56) Авторское свидетельство СССР

У 913359, кл. G 06 F 3/04, 1978.

Авторское свидетельство СССР

9 1083175, кл. G 06 F 3/04, 1982." (5Ц УСТРОЙСТВО ДЛЯ СОПРЯЖЕНИЯ ИСТОЧНИКА И ПРИЕМНИКА ИНФОРМАЦИИ (57) Изобретение относится к области вычислительной и информационноиэмерительной техники и может быть. SU 3278864 А1 использовано в системах сбора и обработки информации, в которых требуется организация обмена информацией между устройствами, работающими с разной скоростью, например между измерительным устройством, нерегу— лярно передающим массивы данных, и

ЭВМ, Цель изобретения — сокращение аппаратурных затрат устройства. Цель достигается тем, что в устройство, содержащее блок регистров памяти, распределители импульсов записи и чтения и первый элемент И, введены две группы элементов И-HE и второй элемент И, 1 ил.

1278864

Изобретение относится к вычислительной и информационно-измерительной технике и может быть использовано в системах сбора и обработки информации, в которых требуется организация обмена информацией между устройствами, работающими с разной скоростью, например между измерительным устройством, нерегулярно передающим массивы данных, и ЭВМ.

Цель изобретения — сокращение аппаратурных затрат устройства.

На чертеже представлена функциональная схема устройства, Предлагаемое устройство содержит блок 1 памяти, состоящий из группы регистров 2, распределители 3 и 4 импульсов записи и считывания, построенные на триггерах 5, вторую и первую группы элементов И-НЕ б и 7, 20 элементы И 8 и 9, шины 10 и 11 информационных выхода источника и входа приемника информации, линии 12 и

13 выхода сигнала записи и входа готовности записи источника информации, линии 14 и 15 выхода сигнала чтения и входа готовности чтения приемника информации.

Регистры 2 имеют третье состояние на выходе, а элементы И-НЕ 6 и З0

7 выполнены по схеме с открытым коллекторным выходом.

Устройство работает следующим об1 разом.

После включения питания по цепям начальной установки (не показаны) первый триггер 5 распределителей 3 и 4 обнуляется. В этом положении устройство готово к записи информации. На линии 13 присутствует высо- 40 кий уровень напряжения Готовность

tt записи" устройства, на линии 14 сигнал нГотовность чтения" отсутствует, так как первый элемент И-НЕ 6 формирует на эту линию нижний уровень на- 45 пряжения, Первый импульс записи по линии 12 (высоким уровнем напряжения) переписывает единицу из первого тригге.— . ра 5 распределителя 3 во второй триг- д0 гер 5, в.результате чего информация по шинам 10 записывается во второй регистр 2. После одной процедуры записи на линии 14 появляется сигнал

"Готовность чтения". Если после этого происходит процедура чтения, то единица иэ последнего триггера 5 распределителя 4 переписывается в первый триггер 5 и содержимое второго регистра 2 выдается на шинах 11.

Таким образом, в распределителях 3 и 4 по кольцу двигаются единица записи и единица чтения. Если единипа чтения догоняет единицу записи, то на линии 14 снимается сигнал

"Готовность чтения" и блокируется поступление сигнала "Чтение информации" по линии 15, так как информация в регистрах 2 блока 1 отсутствует.

Если единица записи догоняет единицу чтения, с линии 13 снимается сигнал

"Готовность записи" и блокируется поступление сигнала "Запись информации" по линии 12, так как память переполнилась, т.е ° во всех регистрах

2 имеется информация.

Формула изобретения

Устройство для сопряжения источника и приемника информации, содержащее группу регистров памяти, информационные входы и выходы которых соединены соответственно -с информационным выходом источника информации и информационным входом приемника информации, распределитель импульсов записи и распределитель импульсов считывания, выходы которых подключены соответственно к входам разрешения записи и разрешения считывания соответствующих регистров памяти группы, и первый элемент И, о т л ич а ю щ е е с я тем, что, с целью сокращения аппаратурных затрат, в него введены две группы элементов ИНЕ и второй элемент И, йричем тактовые входы распределителей импульсов записи и считывания подключены соответственно к выходам первого и второго элементов И, первые входы которых соединены соответственно с выходом сигнала записи источника информации и выходом сигнала чтения приемника информации, а вторые входы — соответственно с выходами элементов И-НЕ первой и второй групп и входами готовности записи источника информации и готовности чтения приемника информации, первые входы i-x элементов И-НЕ первой и второй групп (=Г,М) подключены соответственно к

i-м выходам раопределителей импульсов записи и считывания, а вторые входы — соответственно к i-м выходам распределителей импульсов считывания и записи, вторые входы

И-х элементов И-HE первой и второй

1278864 групп подключены соответственно к первым выходам распределителей импульсов считывания и записи.
