Реферат



Класс 81е, 449. t× Ь

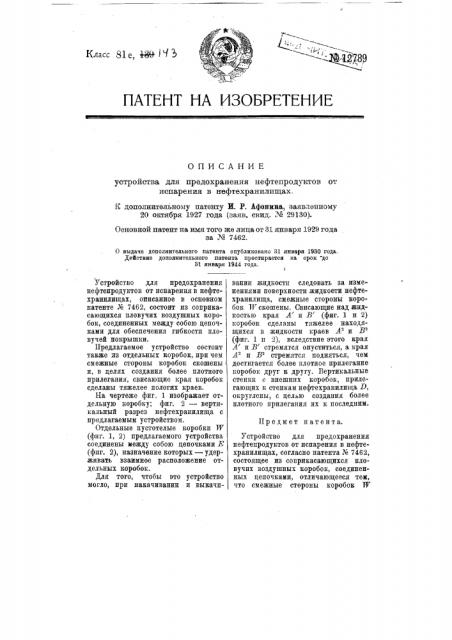

ПАТЕНТ НА ИЗОБРЕТЕНИЕ

ОПИСАНИЕ устройства для предохранения нефтепродуктов от испарения в нефтехранилищах.

К дополнительному патенту И. Р. Афонина, заявленному

20 октября 1927 года (ваяв. свид. N 29130).

Основной патент на имя того же лица от 31 января 1929 года за N 7462.

0 выдаче дополнительного патента опубликовано 81 январи 1980 года.

Действие дополнительного патента простираетсн на срок до

81 января 1944 года.

Предмет патента.

Устройство для предохранения нефтепродуктов от испарения в нефтехранилищах, описанное в основном патенте К 7462, состоит из соприкасающихся пловучих воздушных коробок, соединенных между собою цепочками для обеспечения гибкости пловучей покрышки.

Предлагаемое устройство состоит также нз отдельных коробок, при чем смежные стороны коробок скошены и, в целях создания более плотного прилегания, свисающие края коробок сделаны тяжелее пологих краев.

На чертеже фиг. 1 изображает отдельную коробку; фиг. 2 — вертикальный разрез нефтехранилища с предлагаемым устройством, Отдельные пустотелые коробки М (фиг. 1, 2) предлагаемого устройства соединены между собою цепочками Е (фпг. 2), назначение которых — удерживать взаимное расположение отдельных коробок.

Для того, чтобы это устройство могло, при накачивании и выкачпванин жидкостп следовать за изменениями поверхности кидкости нефтехранилища, смежные стороны коробок И скошены. Свисающие над жидкостью края А и В (фиг. 1 и 2) коробок сделаны тяжелее находящихся в жидкости краев А"- и В (фиг. 1 и 2), вследствие этого края

А и В стремятся опуститься, а края

Аа и В стремятся подняться, чем достигается более плотное прилегание коробок друг к другу. Вертикальные стенки с внешних коробок, прилегающих t . стенкам нефтехранилища Л, округлены, с целью создания более плотного прилегания их к последним.

Устройство для предохранения нефтепродуктов от испарения в нефтехранилищах, согласно патента М 7462, состоящее из соприкасающихся пловучих воздушных коробок, соединенных цепочками, отличающееся тем, что смежные стороны коробок TF скошены, свисающие края А и З краев А и З, а вертикальные стенки сделаны, в целях создания более внешних коробок, пэилегавщие к плотного прилегания, тяжелее пологих стенкам нефтехранилища, округлены. в
