Устройство для определения коэффициента формы случайного сигнала

Устройство для определения коэффициента формы случайного сигнала

Иллюстрации

Показать все

Реферат



Изобретение относится к специализированным средствам вычислительной техники и может быть применено для определения статистических характеристик случайных процессов в системах контроля и управления, в радиотехнических устройствах и т.п. Цель изобретения - повышение точности измерения коэффициента формы случайного сигнала, которая достигается за счет введения в устройство блока нормирования, генератора пилообразного напряжения, -сумматора и двух блоков сравнения. Введение указанных блоков расширяет динамическ ий диапазон сигналов. 1 ил.

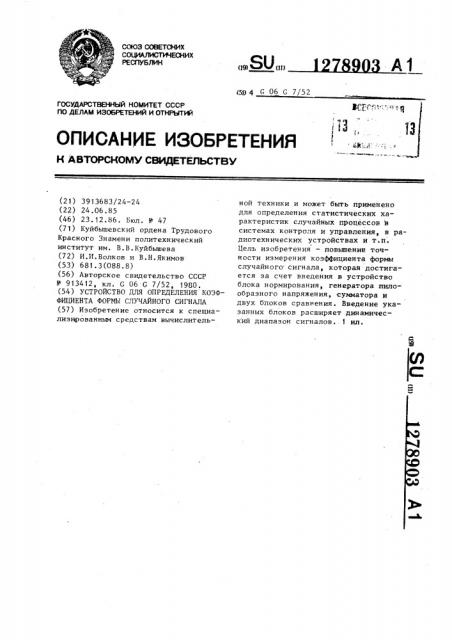

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19) (И) (б)) 4 G 06 С 7/52

;13 „

ОПИСАНИЕ ИЗОБРЕТЕНИЯ н двтсн сном свидеткльствь

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3913683/24 — 24 (22) 24.06.85 (46) 23.12,86. Вюл. ))- 47 (71) Куйбышевский ордена Трудового

Красного Знамени политехнический институт им. В.В.Куйбышева (72) И.И.Волков и В.Н.Якимов (53) 681.3(088.8) (56) Авторское свидетельство СССР

М - 913412, кл. G 06 G 7/52, 1900. (54) УСТРОЙСТВО ДЛЯ ОПРЕДЕЛЕНИЯ КОЭФФИЦИЕНТА ФОРМЫ СЛУЧАЙНОГО СИГНАЛА (57) Изобретение относится к специализированным средствам вычислительной техники и может быть применено для определения статистических характеристик случайных процессов в системах контроля и управления, в радиотехнических устройствах и т.п.

Цель изобретения — повышение точности измерения коэффициента формы случайного сигнала, которая достигается за счет введения в устройство блока нормирования, генератора пилообразного напряжения, сумматора и двух блоков сравнения. Введение указанных блоков расширяет динамический диапазон сигналов.. 1 ил.

1278903

Блок 7 усреднения осуществляет оценку математического ожидания пос. тупающего сигнала, которое равно

M Sgn А -д-- + N(t) Sgn N(t)

x(t) х

А М fx(t) Sgn х(tQ) Neavc бх где М - символ математического ожидания °

Полученная величина является мерой коэффициента формы случайного сигнала.

Формула и з обретения о А р

y(t) = - — ic(t) бх

Составитель В.Орлов

Техред Л.Сердюкова Корректор Л.Патай

Редактор Г.Волкова

Заказ 6842/50 Тираж 671 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4»

Изобретение относится к специализированным средствам вычислительной техники и может быть применено для определения статистических характеристик случайных процессов в системах контроля и управления, в радиотехнических устройствах и т.п.

Целью изобретения является повышение точности измерения коэффициента формы случайного сигнала.

1О

На чертеже изображена структурная схема предлагаемого устройства.

Устройство содержит блок 1 нормирования, генератор 2 пилообразного напряжения, сумматор 3, первый 4 и

15 второй 5 блоки сравнения, блок 6 умножения, блок 7 усреднения.

Устройство работает следующим образом.

29

Исследуемый центрированный случайр ный сигнал x(t) .поступает на вход блока 1, с выхода которого снимается сигнал

Этот сигнал поступает на первый вход сумматора 3, на второй вход которого поступает сигнал N(t) от гене- ЗО ратора 2 пилообразного напряжения, значения которого распределены равномерно внутри интервала от -И„ до

+И„ „„ где И„ „ — амплитуда сигнала

М(). При этом величина И„„„„, должна 35 быть больше максимума абсолютного

О значения исследуемого сигнала x(t) .

Устройство для определения коэффициента формы случайного сигнала, содержащее сумматор, блок умножения и блок усреднения, причем выход блока умножения соединен с входом блока усреднения, выход которого является выходом устройства, о т л и ч а ю щ ее с я тем, что, с целью повышения точности, в него введены генератор пилообразного напряжения, первый и второй блоки сравнения и блок нормирования, вход которого является входом устройства, а выход соединен с первым входом сумматора, выход которого соединен с входом первого блока сравнения, выход которого соединен с первым входом блока умножения, второй вход которого соединен с выходом второго блока сравнения, вход которого соединен с вторым входом сумматора и подключен к выходу генератора пилообразного напряжения.
