Способ формирования синхросигналов при воспроизведении фазомодулированных сигналов цифровой магнитной записи

Способ формирования синхросигналов при воспроизведении фазомодулированных сигналов цифровой магнитной записи

Иллюстрации

Показать все

Реферат



Изобретение относится к приборостроению , к технике цифровой магнитной записи . Цель изобретения - повышение помехоустойчивости формирования синхросигналов в условиях нестабильности скорости движения носителя магнитной записи. Для этого фазу сигнала удвоенной частоты задерживают на 90°, сравнивают ее с фазой сигнала после его узкополосной фильтрации , формируют сигнал, пропорциональный разности фаз, которым после его дополнительной фильтрации и усиления изменяют центральную частоту сигнала узкополоснрй фильтрации, которая является функцией входной частоты, т. е. осуществляется режим слежения за изменением частоты входного сигнала. ю сх ;О 05

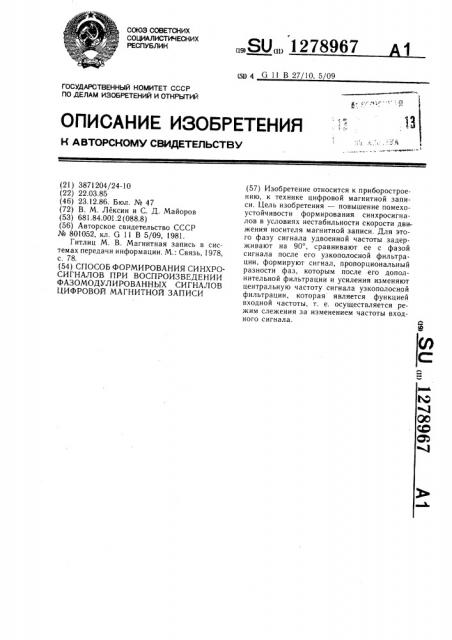

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (5ц 4 G 11 В 27 10, 5 09

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPCHOMY СВИДЕТЕЛЬСТВУ ф ,ь

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3871204/24-10 (22) 22.03.85 (46) 23.12.86. Бюл. № 47 (72) В. М. Лексин и С. Д. Майоров (53) 681.84.001.2 (088.8) (56) Авторское свидетельство СССР № 801052, кл. G 11 В 5/09, 1981.

Гитлиц М. В. Магнитная запись в системах передачи информации. M. Связь, 1978, с. 78. (54) СПОСОБ ФОРМИРОВАНИЯ СИНХРОСИГНАЛОВ ПРИ ВОСПРОИЗВЕДЕНИИ

ФАЗОМОДУЛИРОВАННЫХ СИГНАЛОВ

ЦИФРОВОЙ МАГНИТНОЙ ЗАПИСИ

ÄÄSUÄÄ 1278967 (57) Изобретение относится к приборостроению, к технике цифровой магнитной записи. Цель изобретения — повышение помехоустойчивости формирования синхросигналов в условиях нестабильности скорости движения носителя магнитной записи. Для этого фазу сигнала удвоенной частоты задерживают на 90, сравнивают ее с фазой сигнала после его узкополосной фильтрации, формируют сигнал, пропорциональный разности фаз, которым после его дополнительной фильтрации и усиления изменяют центральную частоту сигнала узкополосной фильтрации, которая является функцией входной частоты, т. е. осуществляется режим слежения за изменением частоты входного сигнала.

1278967

Формула изобретения

Составитель А. Луканин

Техред И. Верес Корректор В Бутяга

Тираж 543 Подписное

ВНИИ ПИ Государственного комитета СССР по делам изобретений и открытий! 13035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП «Патент», г. Ужгород, ул, Проектная, 4

Редактор В. Данко

Заказ 6778/53

Изобретение относится к приборостроению, а именно к технике цифровой магнитной записи, и может быть использовано в аппаратуре регистрации цифровой информации на движущийся носитель магнитной записи.

Цель изобретения — повышение помехоустойчивости формирования синхроимпульсов в условиях нестабильности скорости движения носителя магнитной записи.

Способ осуществляют следующим образом.

Частоту воспроизведенного фазомодулированного сигнала удваивают и выделяют удвоенную синхрочастоту путем узкополосной фильтрации (например, в резонансном усилителе с узкополосным контуром, настроенным на вторую гармонику максимальной частоты входного фазомодулированного сигнала) с последующим делением удвоенной синхрочастоты в два раза.

Эти операции снимают модуляцию входного сигнала, и являются общими с известным способом.

Для устранения противоречивых требований к необходимой узкополосности (для обеспечения требуемой помехоустойчивости) и достаточной широкополосности (для обеспечения работы при значительных колебаниях скорости движения носителя магнитной записи), приводящей, однако, к расширению шумовой полосы (т. е. снижению помехоустойчивости), по предлагаемому способу осуществляют перестройку центральной резонансной частоты узкополосного контура, для чего выполняют дополнительно следующие опер а ци и.

Сигнал удвоенной синхрочастоты задерживают на 90 (на л/2), например с помощью фазовращателя, после чего производят сравнение фазы этого задержанного сигнала с фазой сигнала после узкополосной фильтрации (например, с помощью фазового детектора).

Сигнал, пропорциональный разности фаз, т. е. пропорциональный расстройке между частотой входного сигнала и резонансной частотой узкополосного контура, подвергается дополнительной фильтрации в фильтре нижних частот (для придания системе необходимых динамических характеристик) и усиливается, после чего этим сигналом управляют изменением центральной частоты резонансного контура (например, путем изменения реактивной составляющей управляемой проводимости контура — варикапа — под действием управляющего напряжения).

Таким образом, при указанной совокупности операций предложенного способа цент10 ральная резонансная частота узкополосной фильтрации является функцией входной частоты, т. е, осуществляется режим слежения за изменением частоты входного сигнала.

Шумовая полоса при этом определяется только добротностью узкополосного резонансного контура, а полоса пропускания при наличии режима слежения за входным сигналом расширяется без увеличения шумовой полосы, а следовательно, без снижения помехоустойчивости. Поэтому предлагаемый способ может быть использован для создания помехоустойчивого канала синхронизации в аппаратах магнитной записи, имеющих значительную нестабильность скорости движения носителя магнитной записи.

Способ формирования синхросигналов при воспроизведении фазомодулированных сигналов, цифровой магнитной записи, при котором удваивают частоту воспроизведенных сигналов, осуществляют узкополосную фильтрацию сигнала удвоенной частоты и ее деление на два, отличающийся тем, что, с целью повышения помехоустойчивости формирования синхросигналов в условиях нестабильности скорости движения носителя магнитной записи, фазу сигнала удвоенной частоты задерживают на 90 (на л/2), сравнивают ее с фазой сигнала после его уз40 кополосной фильтрации, формируют сигнал, пропорциональный разности фаз, которым после его дополнительной фильтрации и усиления изменяют центральную частоту сигнала узкополосной фильтрации.
