Лента для обмотки рукояток спортивного инвентаря

Лента для обмотки рукояток спортивного инвентаря

Иллюстрации

Показать все

Реферат



Изобретение относится к производству трикотажных изделий спортивного назначения, в частности к лентам для обмотки рукояток спортивного инвентаря типа теннисных ракеток. Целью изобретения является улучшение эксплуатационных свойств. Лента выполнена двухлицевым кулирным переплетением ластик, каждый стыковочный участок ленты выполнен неполным переплетением , при этом оба стыковочных участка выполнены с одинаковым раппортом неполного переплетения. Один из стыковочных участков ленты имеет пропущенные петельные столбики на лицевой стороне ленты, а другой - соответственно на изнаночной стороне ленты. 6 ил. o 00 СЛ СЛ

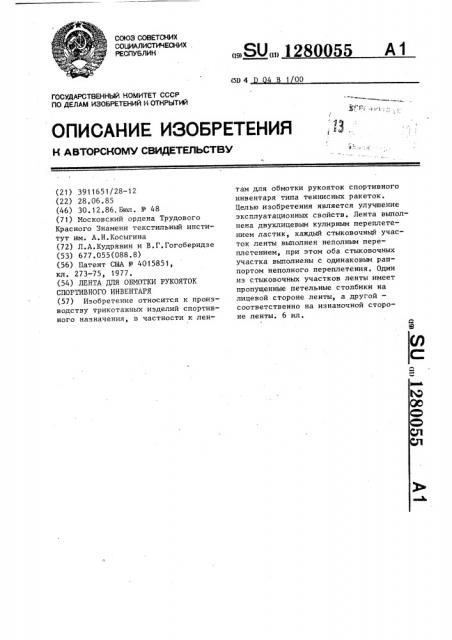

СОЮЗ СОВЕТСКИХ

СОЦИАЛ ИСТИЧЕСНИХ

РЕСПУБЛИК

В 00 (5D 4

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

IlO ДЕЛАМ ИЗОБРЕТЕНИЙ Yi ОТКРЫТИЙ (21 ) 3911651/28-12 (22) 28,06,85 (46) 30.12.86, Бюл. Р 48 (71) Московский ордена Трудового

Красного Знамени текстильный институт им. А.Н.Косыгина (72) Л.А.Кудрявин и В.Г.Гогоберидзе (53) 677.055(088.8) (56) Патент США к- 4015851, кл. 273-75, 1977. (54) ЛЕНТА ДЛЯ ОБМОТКИ РУКОЯТОК

СПОРТИВНОГО ИНВЕНТАРЯ (57) Изобретение относится к производству трикотажных иэделий спортивного назначения, в частности к лен„.Я0„„1280055 А1 там для обмотки рукояток спортивного инвентаря типа теннисных ракеток.

Целью изобретения является улучшение эксплуатационных свойств. Лента выполнена двухлицевым кулирным переплетением ластик, каждый стыковочный участок ленты выполнен неполным переплетением, при этом оба стыковочных участка выполнены с одинаковым раппортом неполного переплетения. Один из стыковочных участков ленты имеет пропущенные петельные столбики на лицевой стороне ленты, а другой— соответственно на изнаночной стороне ленты. 6 ил.

128005

Лента для обмотки рукояток спортивного инвентаря, например, теннисных ракеток, содержащая основную часть и кромки, которые при намотИзобретение относится к трикотажной промышленности, производящей иэделия для оснащения спортивного инвентаря, и касается ленты для обмотки Рукояток спортивного инвентаря, 5 например теннисных ракеток.

Такие обмоточные ленты обеспечивают хороший контакт рукоятки с ладонной поверхностью руки, уменьшают скольжение при потовыделении, снижают вероятность травмирования кожного покрова ладони.

Целью изобретения является улучшение эксплуатационных свойств ленты.

На фиг,1 изображена теннисная ракетна, рукоятка которой несет ленты," на фиг.2 — разрез А-А на фиг.1 (сечение рукоятки); на фиг.3 — графическая запись переплетения обмоточной ленты, на фиг.4 †.вид участков А,b,Е лен- 20 ты по фиг.3 на фиг.5 — вид участков 8 Г Й ленты по фиг.3 на фиг.б условное изображение ленты с кромка25

Лента 1 используется для обмотки рукоятки 2 теннисной ракетки 3.

Лента выполнена двухлицевым кулирным переплетением ластик (фиг.3-5) и имеет два стыковочных участка. Левый 30 по фиг.3 стыковочный участок состоит из петель ластика А и петель глади б, а правый стыковочный участок состоит из петель ластика Й и петель глади Б, центральная часть ленты 1 состоит из петель ластика .

Таким образом, совокупность петель ластика и глади на каждом стыковочном участке образует неполное переплетение. Раппорты переплетений на 40 обоих стыковочных участках равны между собой, поэтому при намотке кромки ленты входят одна в другую (фиг.2). Пропущенные петельные столбики (фиг.3) стыковочных участков 45 расположены с разных сторон: на левом участке — на изнаночной стороне, а на правом участке — на лицевой стороне. Только при таком расположении петли участков А и о соответственно располагаются ь участках Г и 5 с пропущенными петлями (обозначены точками без петель, фиг.3).

Как видно иэ фиг.2, при спиральной намотке ленты 1 на рукоятку 2 кромки ленты ложатся одна на другую и образуют подобие замкового соединения за счет того, что участок (фиг ° 2) входит в участок, кото5 2 рый с двух сторон ограничен выступами участков 5 и д, соответственно участок д входит в участок 6 с выступами A и 6

Ленту вяжут из нити 4 (фиг.3) на плоскофанговой машине ластичным переплетением. Петли ластика образуют совместно на иглах 5 и 6 обоих игольниц машины, а петли глади — соответственно только на иглах каждой из игольниц. В качестве сырья целесообразно использовать хлопчатобумажную пряжу в комбинации с синтетической текстурированной.

Используют ленту следующим образом.

Отрезав от рулона около 1 м (количество, идущее на обмотку одной теннистой рукоятки), один конец ленты 1 (фиг.1) закрепляют в нижней части рукоятки 2 и по спирали обматывают рукоятку 2 лентой.

При намотке кромки ленты укладывают внахлест одна на другую, чтобы выступы, образованные ластичными петлями, ложились во впадины, образованные петлями глади (фиг.2). Второй конец ленты можно закрепить клеем или эластичным кольцом. За счет получения в кромках замкового соединения витки ленты пе смещаются друг относительно друга. В качестве примера может быть рассмотрены лента, связанная на плоскофанговой машине 10 класса. Лента имеет ширину

5 см и связана из хлопчатобумажной пряжи с капроновой нитью. Лента после термостабилизации приобрела стабильную форму с рельефными кромками. Капроновая нить обеспечивает формоустойчивость, а хлопчатобумажная пряжа — гигиенические свойства.

Эффективность ленты заключается в том, что за счет стыковки кромок исключается раздвижка витков при экс-, плуатации ракетки. Лента, изготовленная из текстильного сырья, снижает скольжение рукоятки и уменьшает вероятность мозолеобразования. Замена ленты не требует больших трудозатрат и может быть осуществлена непосредственно игроком.

Формула изобретения

1280055

Риг.З

8 ке ленты на рукоятку внахлест образуют стыковочные участки, о т л ич а ю щ а я с я тем, что, с целью улучшения эксплуатационных свойств, лента выполнена двухлицевым кулирным переплетением ластик, при этом ее кромки выполнены неполным переплетением и с одинаковым раппортом неполного переплетения, причем одна из кромок имеет пропущенные петельные столбики на лицевой стороне ленты, а другая — соответственно на изнаночной стороне ленты.
