Реферат



Изобретение относится к швейным машинам для выполнения двухниточных копировальных строчек и позволяет повысить надежность работы машины. Швейная машина содержит связанные с приводом механизм перемещения иглы с иглой 4, имеющей заостренный конец и ушко для заправки нити, механизм перемещения материала с зубчатой рейкой 9, параллельной траектории перемещения обрабатываемого материала. (Л го 00 Од 00 v Фиг.1

СВОЗ СОВЕТСНИХ

СОЦИАЛ ИСТИЧЕСНИХ

РЕСПУБЛИК (51)4 D 05 В 1/04 61/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н ABTOPCROIVIV CSHQETHlbCTBY! 13,, ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И OTHPblTPM (21) 3921135/28-12 (22) 26.06.85 (46) 30.12.86. Бюл. Н - 48 (71) Московский технологический инс,титут и Оршанское специальное конструкторское бюро швейного оборудова- ния (72) В.А.Иванченко, А.И.Демьяненко, Е.А.Панфилов, А.А.Яцук,,В,Н.Болтунов и И.И.Фомин (53) 687.053(088.8) (56) Исаев В.В. Оборудование швейных предприятий. M.: Легкая индустрия.

1978, с. 107-109.

„SU.„1280068 А 1 (54) ШВЕЙНАЯ МАШИНА ДЛЯ ВЫПОЛНЕНИЯ

ДВУХНИТОЧНОЙ КОПИРОВАЛЬНОЙ СТРОЧКИ (57) Изобретение относится к швейным машинам для выполнения двухниточных копировальных строчек и позволяет повысить надежность работы машины.

Швейная машина содержит связанные с приводом механизм перемещения иглы с иглой 4, имеющей заостренный конец и ушко для заправки нити, механизм перемещения материала с зубчатой рейкой 9, параллельной траектории перемещения обрабатываемого материала.

1280068 механизм перемещения петлителя с петлителем 18, имеющим носик и размещенным под игольной пластиной, в которой имеется отверстие для прохода иглы. Под игольной пластиной расположен направитель нитки, одна из кромок которого расположена параллельно траектории перемещения рейки, а другая образует с ней острый угол. Петлитель 18 снабжен дополнительным носиком, имеющим отверстие для заправки нити и размещенным параллельно осИзобретение относится к оборудованию швейного производства, а именно к швейным машинам дпя выполнения двухниточной копировальной строчки.

Цель изобретения — повышение надежности работы машины.

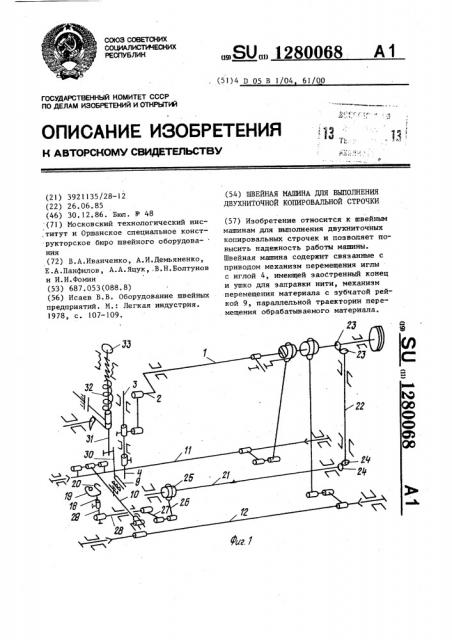

На фиг.! изображена предлагаемая машина; на фиг.2 — игла; на фиг.3— разрез А-А на фиг.2; на фиги 4— игольная пластина с направителем; на фиг.5-9 — процесс стежкообразования.

Швейная машина содержит главный вал I; который приводится во вращение от электродвигателя: (не показан).

На конце вала 1 размещены кривошип

2, сообщающий движение в вертикальной плоскости игловодителю 3, на нижнем конце которого закреплена игла

4. Последняя имеет заостренный конец

5 и ушко б для заправки нити.

Кроме ушка 6, игла 4 имеет крючок

7 (фиг.2) с заостренной бородкой 8, размещенный между заостренным концом

5 и ушком 6. При этом угол между горизонтальной прямой А, соединяющей вертикальную ось иглы и заостренный конец бородки, с осью симметрии ушка составляет острый угол с, который лежит в диапазоне 4-45

Угол -зависит от конструктивных особенностей машины, в частности от максимальной величины длины стежка, величины холостого хода иглы, параметров направителя и т.д.

Из экспериментальных исследований следует, что увеличение значения ск о больше 45 приводит к появлению проновному носику. Расстояние между носиками не превышает 1,5 диаметра иглы, при этом носики петлителя расположены параллельно траектории перемещения зубчатой рейки. Игла 4 дополнительно имеет крючок с заостренной бородкой, размещенной между ушком и острием, причем между горизонтальной прямой, соединяющей вертикальную ось иглы и заостренный конец бородки крючка, и осью симметрии ушка образу- ется острый угол. 1 з.п. ф-лы, 8 ил. пусков стежкой в строчке, а уменьше— ние с - менее 4 приводит к невозможности обеспечения нормального сброса нитки с крючка иглы, и захлестыванию нитки за иглу в момент сброса. Все это нарушает структуру копировальной двухниточной строчки.

Механизм перемещения обрабатываемого материала имеет зубчатую рейку

9, которая закреплена на рычаге 10 и размещена параллельно траектории смещения материала. Рычаг 10 с рейкой 9 совершает движение по эллипсообразной траектории. Смещение рычага

10 в горизонтальной плоскости осуществляется при качании вала !1, а перемещения в вертикальной плоскости производятся при качании вала 12.

Оба вала 11 и 12 связаны с главным валом 1 посредством раздельных кривошипно-рычажных механизмов.

В зоне перемещения иглы 4 и зубчатой рейки 9 установлена игольная пластина !3 (фиг.3), которая содержит отверстие 14 для прохода иглы.

Под игольной пластиной установлен направитель 15 нитки, кромка 16 которого расположена параллельно траектории перемещения зубчатой рейки, а другая кромка 17 образует с ней острый угол.

Под игольной пластинкой машины размещен петлитель 18, имеющий два

35.изогнутых носика !9 и 20, которые расположены параллельно друг другу, и расстояние между противолежащими плоскостями носиков не превышает

1280068

1,5 диаметра иглы 4. .Увеличение этого расстояния приводит к пропускам стежков. Носики петлителя 18 расположены параллельно траектории перемещения зубчатой рейки 9. В носике 20 вы- 5 полнено отверстие для заправки нитки.

Движение петлителю 18 сообщается от нижнего вращающегося вала 21, который связан с главным валом 1 посред— ством вертикального вала 22 и двух

10 пар конических зубчатых передач 23 и 24 с общим передаточным отношением к 1:1. На конце вала 21 закреплен кривошип 25, который через шатун 26 и промежуточное звено 27 сообщает

55 качательное движение дополнительному валику 28. На конце последнего жестко закреплена держалка 29 петлителя 18. При вращении вала 21, которое выполняется синхронно с валом 1, 20 петлитель 18 совершает колебательные движения, параллельные траектории перемещения зубчатой рейки и обрабатываемого материала.

Над игольной пластинкой машины установлена прижимная лапка 30, закрепленная на нижнем конце лапкодержателя 31. Прижим лапки 30 к материалу производится пружиной 32, регулиров- 30 ка осадки которой выполняется винтом 33.

Процесс .стежкообразования при работе предлагаемой машины осуществляется следующим образом. 35

Игла 4 перемещается вниз (фиг.4) и подает к поверхности обрабатываемого материала 34 верхнюю нитку 35.

Под игольной пластиной 13 перемещается вдоль траектории перемещения 40 материала (по стрелкеБ) петлитель

18, в который заправлена нижняя нитка 36. После достижения иглой 4 свое. го крайнего нижнего положения (фиг.5) и образования ниткой 35 нижней пет- 45 ли — б, петлитель 18 смещается в такое положение, что носик 19 входит в петлю — 8, а носик 20 перемещает нитку 36 на траекторию перемещения бородки 8 крючка 7. 50

При совершении иглой 4 своего обратного движения (фиг.б) — перемещения вверх, нитка 36 захватывается крючком 7 иглы и проводится через слои материала 34, а нижняя петля нитки 35 удерживается носиком 19 под игольной пластиной.

Продвижение обрабатываемого материала 34 (фиг.7) вдоль строчки (по стрелкег) производится после выхода носика иглы 4 из материала. Одновременно с последним осуществляется смещение в первоначальное положение петлителя 18, что приводит к сбросу петли нитки 35.

Нитка 36 удерживается крючком 7 над поверхностью материала и образует верхнюю петлю — А .

При очередном заколе иглой 4 (фиг.8) материала 34 производится сброс петли -А . Необходимая ориено тация участка нитки 36, расположенного под игольной пластиной, осуществляется с помощью направителя 15, кромки 16 и 17 которого обеспечивают смещение нитки 36 в положение, перпендикулярное прямой, соединяющей вертикальную ось иглы 4 с заостренным концом бородки 8 крючка 7, что необходимо для обеспечения надежности захвата нитки крючком иглы.

Таким образом, за один оборот главного вала машины на верхней поверхности материала 34 образуется петля нижней нитки 36, а на нижней поверхности — петля верхней нитки

35, причем обе указанные нитки проводятся в одно отверстие материала, а образование петель производится за один хор.

Формула изобретения

1. Швейная машина для выполнения двухниточной копировальной строчки, содержащая главный вал, механизм перемещения иглы, механизм перемещения петлителя, механизм перемещения материала с зубчатой рейки, иглу с ушком для заправки нити, петлитель с изогнутым носиком и с отверстием для заправки нити и игольную пластину с элементом для прохода иглы и ориентации нитей, о,т л и ч а ю щ а я с я тем, что, с целью повышения надежности ее работы, петлитель снабжен дополнительным носиком с заостренной концевой частью, расположенным параллельно основному и продольной оси зубчатой рейки, игла имеет дополнительно крючкообразный паз, расположенный под отверстием для заправки нити, а игольная пластина дополнительно снабжена плоским направителем, имеющим дугообразную рабочую поверхность.

1280068

A-A

2. Машина по п.1, о т л и ч а ю— щ а я с я тем, что расстояние между носиками петлителя не превышает 1,5 диаметра иглы, одна из кромок направителя расположена вдоль продольной оси зубчатой рейки, а другая образует с ней открытый острый угол, угол между продольной осью иглы и заостренной кромкой паза находится в диа5 пазоне 4-45

1 280068

1 280068
