Устройство для эксплуатации скважин при тепловом воздействии на пласт

Устройство для эксплуатации скважин при тепловом воздействии на пласт

Иллюстрации

Показать все

Реферат



Изобретение относится к нефтедобывающей промышленности и позволяет обеспечить надежность и безопасность эксплуатации скважин за счет предотвращения поступления газожидкостной смеси из пласта в момент включения охлаждающей системы. Для этого концентрично колонне труб (КГ) 1 (насосно-компрессорных) установлена дополнительная КТ 4, На КТ 4 установленпакер 5, а в нижней ее частипатрубок .6, жестко связанный через заглушку 7 с КТ 4, Патрубок 6 образует с КТ 4 кольцевую камеру j с отверстиями для сообщения ее полости «л ю 00 4:

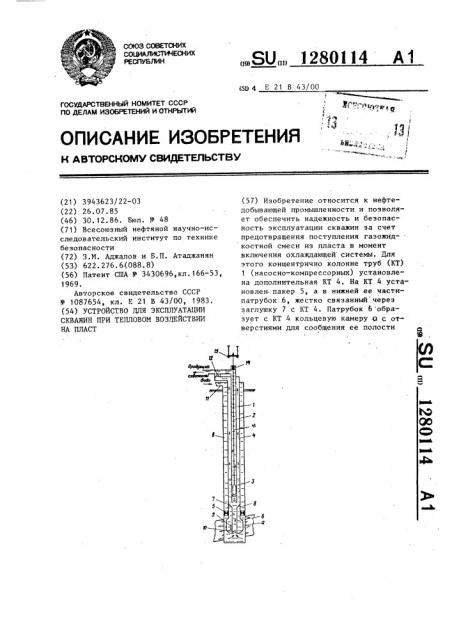

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСГЪБЛИК (sO 4 E 21 В 43/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ н автоескоыЮ СвидкткльСтвм

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И OTHPblTHA (21) 3943623/22-03 (22) 26.07.85 (46) 30. 12. 86. Бюл. Р 48 (71) Всесоюзный нефтяной научно-исследовательский институт по технике безопасности (72) З.M. Аджалов и Б. П. Атаджанян (53) 622.276.6(088.8) (56) Патент США У 3430696,кл.166-53, 1969.

Авторское свидетельство СССР

1087654, кл. Е 21 В 43/00, 1983. (54) УСТРОЙСТВО ДЛЯ ЭКСПЛУАТАЦИИ

СКВАЖИН ПРИ ТЕПЛОВОМ ВОЗЦЕЙСТВИИ

НА ПЛАСТ

ÄÄSUÄÄ 1280114 А (57) Изобретение относится к нефтедобывающей промышленности и позволяет обеспечить надежность и безопасность эксплуатации скважин за счет предотвращения поступления гаэожид- . костной смеси из пласта в момент включения охлаждающей системы. Для этого концентрично колонне труб (КТ)

1 (насосно-компрессорных) установлена дополнительная КТ 4. На КТ 4 уста" новлен.пакер 5, а в нижней ее частипатрубок .6, жестко связанный через заглушку 7 с КТ 4. Патрубок б образует с КТ 4 кольцевую камеру а с отверстиями для сообщения ее полости е

1280114. с надпакерным межтрубным пространством (. В нижней части камеры ч установлен термический клапан (К) 9, а в в нижней части патрубка 6 — обратный

К 10. При допустимых значениях т-ры

К 9 закрыт и охлаждающая жидкость (ОЖ) из межтрубного пространства 6 не поступает в КТ 4. При этом К 10 открыт и пластовая жидкость через патрубок 6 поступает в КТ 4 и на прием установленного внутри KT 1 насоса 3, а поступающий иэ пласта газ выделяется в кольцевое пространство

Изобретение относится к нефтедобы-! вающей промьппленности, в частности к технике предотвращения взрывов при тепловом воздействии на пласт.

Целью изобретения является обеспечение надежности и безопасности эксплуатации скважин за счет предотвращения поступления гаэожидкостной смеси иэ пласта в скважину в момент включения охлаждающей системы.

На чертеже представлена принципиальная схема предлагаемого устройства для эксплуатации скважин при тепловом воздействии на пласт.

Устройство состоит иэ насоснокомпрессорных труб (НКТ) 1, иэ которых в скважину 2 спущен глубинный насос:3, концентрично с первым рядом

НКТ спущена дополнительная колонна труб 4, закрытая с торцов пакером 5.

В нижней части дополнительной колонны труб 4 установлен патрубок 6, жестко связанный через заглушку 7 с колонной труб 4, так что образует с ней кольцевую камеру а герметично закрытую с торцов, в верхней части камеры а, выше пакера 5, предусмотрены отверстия 8, сообщающие камеру а с надпакерным межтрубным пространством скважины, в нижней части камеры о установлен термически действующий клапан 9, разобщающий камеру от внутренней полости патрубка 6, на нижнем торце которого установлен обратный клапан 10. Межтрубное пространство Ь заполнено охлаждающей жидкостью (водой и др.) и связано трубопроводом 11 с источником охлажцающей между КТ 1 и 4. Т.обр. исключается скапливание газа на приеме насоса

3. При превьш ении т-ры на забое скважины К 9 открывается, ОЖ по трубопроводу 11 поступает в межтрубное пространство Ь, а К 10 закрывается. Насос 3, продолжая работать, перекачивает ОЖ с забоя на устье скважины, обеспечивая охлаждение забоя скважины. При этом ОЖ циркулирует в

КТ и стволе скважины, но не попадает в призабойную зону пласта.

1 ил.

2 жидкости, откуда жидкость поступает под некоторым избыточным давлением.

Кольцевое пространство между дву5 мя колоннами труб 1 и 4 разобщено . от выкида глубинного насоса 3 (внутренней полости НКТ 1) обратным клапаном 12.

Глубинный насос 3 связан с приводом на устье скважины колонной штанг, 13, проходящей через сальниковое уплотнение 14, подвешенной на канатной подвеске 15 станка качалки.

Устройство работает следующим образом.

При допустимых значениях температуры на забое скважины термически действующий клапан 9 закрыт и охлаждающая жидкость не может поступить

20 из межтрубного пространства Ь в колонну труб 4, т.е. на прием глубинного насоса 3. При этом клапан 10 открыт и пластовая жидкость из нризабойной зоны скважины поступает через патрубок 6 в колонну труб 4 и на прием глубинного насоса 3. Работа глубинного насоса 3 приводит к установлению в колонке труб 4 динамического уровня жидкости. Поступающий из пласта вместе с жидкостью гаэ выделяется в кольцевое пространство между колоннами труб 1 и 4 и через обратный клапан 12 — в промысловую систему сбора продукции скважин.

Таким образом, исключается скапли,вание газа на приеме глубинного насо-са 3, что обеспечивает его эффективную работу. изобретения

Формула г

Составитель В. Борискина

Редактор Ю. Середа Техред Я.Попович Корректор JI.Пилил

Заказ 7031/29 Тираж 548 . Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4

3 128011

При превьппении на забое скважины допустимого значения температуры термически действующий клапан 9 открыва ется и столб жидкости из межтрубного пространства & через отверстия 8 клапан 9 и патрубок 6 перетекает в колонны труб 1 и 4. При этом охлаждающая жидкость по трубопроводу 11 поступает в межтрубное пространство Ь, а обратный клапан 10 закрывается под я воздействием давления столба охлаждающей жидкости в скважине. Скважина заполняется охлаждающей жидкостью.

Глубинный насос 3, продолжая работать перекачивает охлаждающую жидкость 15 с забоя скважины на устье, обеспечи-, вая охлаждение забоя скважины самого глубинного насоса 3, пакера 5 и другого скважинного оборудования. При этом охлаждающая жидкость циркулирует д) в НКТ и стволе скважины, но не попадает в призабойную зону пласта. Это позволяет без осложнений переходить на добычу нефти при восстановлении допустимой температуры на забое сква- 25 жины. При восстановлении допустимой температуры на забое скважины, термически действующий клапан 9 закрывается и циркуляция жидкости прекращается. Обратный клапан 10 остается 30 закрытым до,тех пор, пока уровень жидкости в кольцевом пространстве между НКТ 1 и колонной труб 4 понизится настолько, что забойное давление скважины превысит давление столба жидкости. После открытия обратного клапана 10 работа устройства происходит в нормальном режиме, т.е. так, как описано.

Таким образом, система срабатывает и возвращается в исходное положение автоматически, при этом работоспособность скважинного оборудования сохраняется и при допустимых значениях забойной температуры обеспечивается эффективная эксплуатация глубинно-насосных скважин.

Устройство для эксплуатации скважин при тепловом воздействии на пласт, включающее колонну насосно"компрессорных труб, с установленным внутри ее насосом, пакер, трубопровод со средством охлаждения и термический клапан, о т л и ч а ерее с я тем, что, с целью обеспечения надежности и безопасности эксплуатации скважин за счет предотвращения поступления газожидкостной смеси из пласта в скважину в момент включения охлаждающей системы, оно снабжено установленной концентрично колонне насосно-компрессорных труб дополнительной колонной труб, на которой установлен пакер, установленным в нижней части дополнительной колонны труб патрубком, образующим с ней„кольцевую камеру с отверстиями для сообщения ее полости с надпакерным межтрубным пространством,и установленным в нижней части патрубка обратным клапаном, причем термический клапан установлен в нижней части кольцевой камеры.
