Рабочее колесо центробежного насоса

Рабочее колесо центробежного насоса

Иллюстрации

Показать все

Реферат



Изобретение относится к области насосостроения и позволяет уменьшить шум и вибрацию за счет снижения пульсаций давления на выходе из колеса. Диаметр покрывного и ведущего дисков 1, 2 превышает диаметр выходных кромок 5 лопаток 3. Кольцевые диски 4 установлены с зазором 6 относительно друг друга на кромках 5 между дисками 1, 2 в плоскостях, перпендикулярных оси 7 колеса. Жидкость, поступающая в зазоры 6, за счет сил тре1дая приобретает дополнительную закрутку, вследствие чего на выходе из насоса отсутствуют пульсации давления. 2 ил. .Е Ni Лч (Л S9 X) о . 1

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

203 А1 (19) SU (i(i (5D 4 F 04 D 29 22

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ,и (ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н А ВТОРСНОМЪ СВИДЕТЕЛЬСТВУ (21) 3947078/25-06 (22) 20.08.85 (46) 30. 12.86. Бюл. У 48 (71) Днепропетровский государственный университет им. 300-летия воссо- . единения Украины с Россией .(72) В.И.Мисюра и Е.В.Багров (53) 621.67 1 (088.8) (56) Патент США М 3478691, кл. 103-115, 1969.

Авторское свидетельство СССР

Ф 748034, кл . F 04 D 29/22, 1977. (54)o РАБОЧЕЕ КОЛЕСО ЦЕНТРОБЕЖНОГО

НАСОСА (57) Изобретение относится к области насосостроения и позволяет уменьшить шум и вибрацию за счет сни:кения пульсаций давления на выходе из колеса.

Диаметр покрывного и ведущего дисков

1, 2 превышает диаметр выходных кромок 5 лопаток 3. Кольцевые диски 4 установлены с зазором 6 относительно друг друга на кромках 5 мелду дисками 1, 2 в плоскостях, перпендикулярных оси 7 колеса. Жидкость, поступающая в зазоры 6, за счет сил трения приобретает дополнительную закрутку, вследствие чего на выходе из насоса отсутствуют пульсации давления. 2 ил.

Составитель В.Девисилов

Редактор С.Лисина Техред Л.Олейник Корректор С.Черни

Заказ 7038/33

Тираж 586 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д.4/5

Производственно-полиграфическое предприятие, г.Ужгород, ул.Проектная,4

1 12

Изобретение относится к насосостроению, а именно к конструкциям рабочих колец центробежных насосов.

Цель изобретения — уменьшение шума и вибраций эа счет снижения пульса 1ий давления на выходе из колеса.

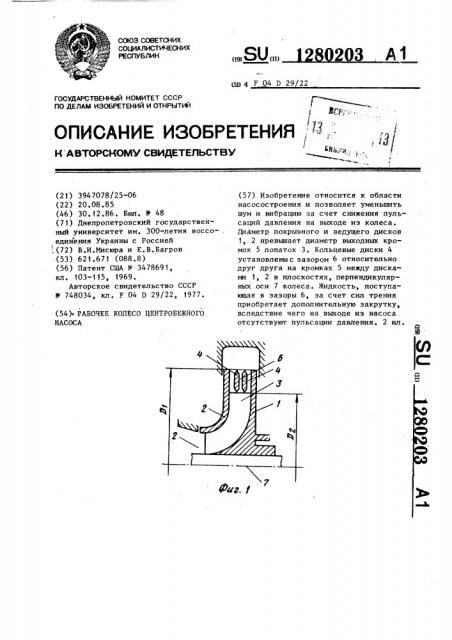

На фиг. 1 схематически показано колесо, поперечный разрез;на фиг ° 2 то же, продольный разрез.

Рабочее колесо центробежного насоса содержит ведущий и покрывной диски 1, 2 и расположенные между ними лопатки 3. Колесо снабжено кольцевыми дисками 4. Покрывной и ведущий диски 1 и 2 имеют диаметр

D„, превышающий диаметр D выходных кромок 5 лопаток 3, а кольцевые диски 4 установлены с зазором 6 относительно один другого на выходных кромках 5 лопаток 3 между дисками

1 и 2 в плоскостях, перпендикулярных оси 7 колеса.

Колесо работает следующим образом.

При вращении рабочего колеса жидкость, поступающая в межлопаточные каналы, закручивается в окружном направлении лопатками 3. После выхода из межлопаточнык каналов жид80203 2 кость поступает в зазоры 6 между вращающимися кольцевыми дисками 4, где за счет трения приобретает дополнительную закрутку. Эпюра давления жидкости на выходе из междисковых зазоров 6 равномерна в отличии от эпюры на выходе из лопаточного колеса, вследствие чего на выходе из насоса отсутствуют импульсы пульf0 сации давления, а следовательно, снижаются шум и вибрация при работе насоса. формула изобретения

Рабочее колесо центробежного насоса, содержащее ведущий и покрывной диски и расположенные между ними лопатки, о т л и ч а ю щ е е с я тем, 20 что, с целью умен -щения шума и вибраций за счет снижения пульсаций давления на выходе иэ колеса, колесо снабжено кольцевыми дисками, покрывной и ведущий диски имеют диаметр, превышающий диаметр выходных кромок лопаток, а кольцевые диски установлены с зазором относительно друг друга на выходных кромках лопаток между дисками в плоскостях, перпендикулярных оси колеса.
